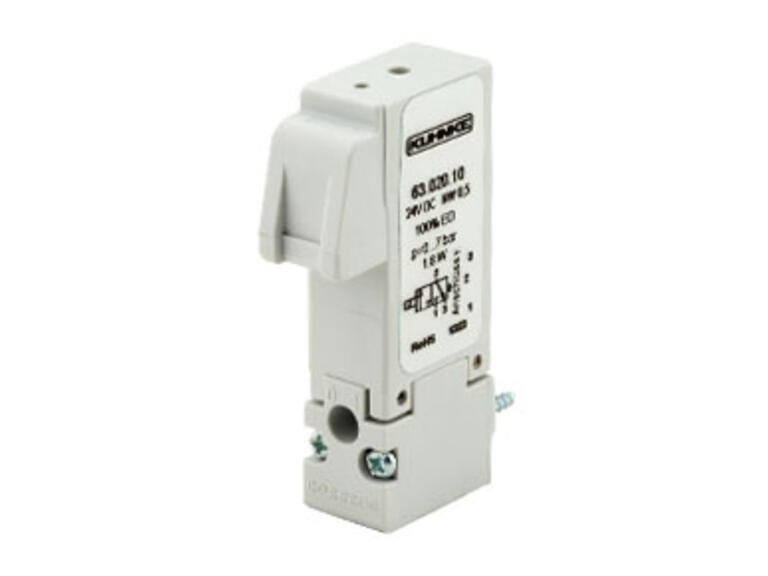

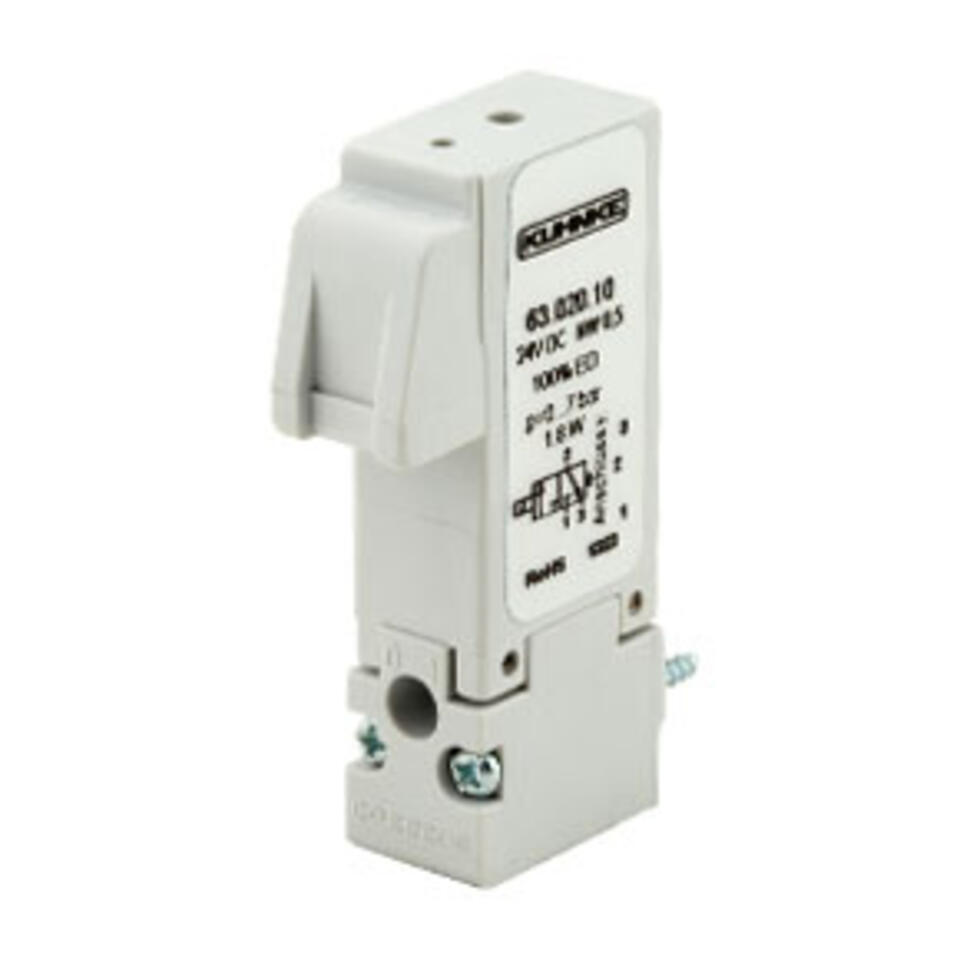

Kuhnke Magnetventil Typ 63.0
Magnetventile für Flüssigkeiten und Gase gibt es in verschiedenen Standard-Versionen und Baubreiten von 10 bis 22 mm. Kuhnke direktgesteuerte Magnetventile besitzen eine kompakte Bauweise und erreichen vergleichsweise hohe Durchflüsse bei geringer Leistungsaufnahme. Einsatzorte finden sich u. a. in Beatmungs- und Anästhesiegeräten zur Steuerung von Sauerstoff oder in dentalen Behandlungseinheiten für die Steuerung von Luft, Vakuum und Wasser. Alle Standard Magnetventile können nahezu beliebig kundenspezifisch adaptiert werden.
Serie 63.0 – Baubreite 10 mm, 3 verschiedene elektrische Anschlussmöglichkeiten. Nothandbetätigung optional: rastend.
Beinhaltet
2 Befestigungsschrauben (Gewindefurchschrauben M1,6 × 18,8 für Kunststoff). Metrische Schrauben auf Anfrage. Gewindefurchende Schrauben für Metall liegen den Aluminium-Anschlussplatten bei (siehe Zubehör Ventile).
Werkstoffe
Sockel: Pocan
Dichtungen: NBR
Technische Daten & Downloads
- Betätigungsart
- elektrisch betätigt
- Einschaltdauer ED
- 100
- Medium
- Gefilterte (5 µm), geölte oder ungeölte Luft
- pneumatische Anschlussart
- Flansch Sockel
- Rückstellung
- Feder
- Schutzart (IP)
- IP65
- Umgebungstemperatur
- -10°C bis +50°C
- Produktlinie - Produkttyp
- Sitzventil
- Wirkungsweise des Ventils
- direktgesteuert
- Marke
- Kendrion Kuhnke
- Downloads
- Magnetventile _Mikro_BG10mm_Stecker.pdf Magnetventile _Mikro_BG10mm_Steckerstift.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Druckbereich | Ventilfunktion | kv-Wert | Betriebsspannung | Nennweite | elektrische Anschlussart | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
63.030.20-24VDC | --- |
|
0 - 7bar | 3/2-Wege NC | 0.23l/min | 24VDC | 0.70 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.052.30-24VDC | --- |
|
0 - 5bar | 2/2-Wege NO | 0.11l/min | 24VDC | 0.90 mm | Litze | 1 | Stk |
|
|
63.050.21-24VDC | --- |
|
0 - 7bar | 3/2-Wege NC | 0.23l/min | 24VDC | 0.70 mm | Litze | 1 | Stk |
|
|
63.022.20-24VDC | --- |
|
0 - 7bar | 2/2-Wege NC | 0.11l/min | 24VDC | 0.70 mm | Stecker | 1 | Stk |
|
|
63.022.10-24VDC | --- |
|
0 - 10bar | 2/2-Wege NC | 0.11l/min | 24VDC | 0.50 mm | Stecker | 1 | Stk |
|
|
63.053.20-24VDC | --- |
|
0 - 7bar | 2/2-Wege NC | 0.11l/min | 24VDC | 0.70 mm | Litze | 1 | Stk |
|
|
63.044.20-24VDC | --- |
|
0 - 7bar | 3/2-Wege NC | 0.23l/min | 24VDC | 0.70 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.050.20-24VDC | --- |
|
0 - 7bar | 3/2-Wege NC | 0.11l/min | 24VDC | 0.70 mm | Litze | 1 | Stk |
|
|
63.032.31-24VDC | --- |
|
0 - 5bar | 2/2-Wege NC | 0.33l/min | 24VDC | 0.90 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.050.20-12VDC | --- |
|
0 - 7bar | 3/2-Wege NC | 0.11l/min | 12VDC | 0.70 mm | Litze | 1 | Stk |
|
|
63.040.10-12VDC | --- |
|
0 - 10bar | 3/2-Wege NC | 0.11l/min | 12VDC | 0.50 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.051.20-24VDC | --- |
|
0 - 7bar | 3/2-Wege NO | 0.23l/min | 24VDC | 0.70 mm | Litze | 1 | Stk |
|
|
63.033.20-24VDC | --- |
|
0 - 7bar | 2/2-Wege NO | 0.11l/min | 24VDC | 0.70 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.050.10-24VDC | --- |
|
0 - 10bar | 3/2-Wege NC | 0.11l/min | 24VDC | 0.50 mm | Litze | 1 | Stk |
|
|
63.050.30-24VDC | --- |
|
0 - 5bar | 3/2-Wege NC | 0.33l/min | 24VDC | 0.90 mm | Litze | 1 | Stk |
|
|
63.030.10-24VDC | --- |
|
0 - 10bar | 3/2-Wege NC | 0.11l/min | 24VDC | 0.50 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.032.20-24VDC | --- |
|
0 - 7bar | 2/2-Wege NC | 0.11l/min | 24VDC | 0.70 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.030.30-24VDC | --- |
|
0 - 5bar | 3/2-Wege NC | 0.33l/min | 24VDC | 0.90 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.050.10-12VDC | --- |
|
0 - 10bar | 3/2-Wege NC | 0.11l/min | 12VDC | 0.50 mm | Litze | 1 | Stk |
|
|
63.052.10-24VDC | --- |
|
0 - 10bar | 2/2-Wege NO | 0.11l/min | 24VDC | 0.50 mm | Litze | 1 | Stk |
|
|
63.052.30-12VDC | --- |
|
0 - 5bar | 2/2-Wege NO | 0.11l/min | 12VDC | 0.90 mm | Litze | 1 | Stk |
|
|
63.021.60-12VDC | --- |
|
0 - 1.5bar | 3/2-Wege NO | 0.54l/min | 12VDC | 1.20 mm | Stecker | 1 | Stk |
|
|
63.050.30-12VDC | --- |
|
0 - 5bar | 3/2-Wege NC | 0.33l/min | 12VDC | 0.90 mm | Litze | 1 | Stk |
|
|
63.023.20-24VDC | --- |
|
0 - 7bar | 2/2-Wege NO | 0.11l/min | 24VDC | 0.70 mm | Stecker | 1 | Stk |
|
|
63.032.10-24VDC | --- |
|
0 - 10bar | 2/2-Wege NC | 0.11l/min | 24VDC | 0.90 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.044.30-24VDC | --- |
|
0 - 5bar | 3/2-Wege NC | 0.33l/min | 24VDC | 0.90 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.052.20-24VDC | --- |
|
0 - 7bar | 2/2-Wege NO | 0.11l/min | 24VDC | 0.70 mm | Litze | 1 | Stk |
|
|
63.032.30-24VDC | 155459 |
|
0 - 5bar | 2/2-Wege NC | 0.33l/min | 24VDC | 0.90 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.022.30-24VDC | 172916 |
|
0 - 5bar | 2/2-Wege NC | 0.11l/min | 24VDC | 0.90 mm | Stecker | 1 | Stk |
|
|
63.020.10-24VDC | 99766 |
|
0 - 10bar | 3/2-Wege NC | 0.11l/min | 24VDC | 0.50 mm | Stecker | 1 | Stk |
|
|
63.020.20-24VDC | 99782 |
|
0 - 7bar | 3/2-Wege NC | 0.23l/min | 24VDC | 0.70 mm | Stecker | 1 | Stk |
|
|
63.020.30-24VDC | 99783 |
|
0 - 5bar | 3/2-Wege NC | 0.33l/min | 24VDC | 0.90 mm | Stecker | 1 | Stk |
|
|
63.021.20-24VDC | 99784 |
|
0 - 7bar | 3/2-Wege NO | 0.23l/min | 24VDC | 0.70 mm | Stecker | 1 | Stk |
