Produkteigenschaften

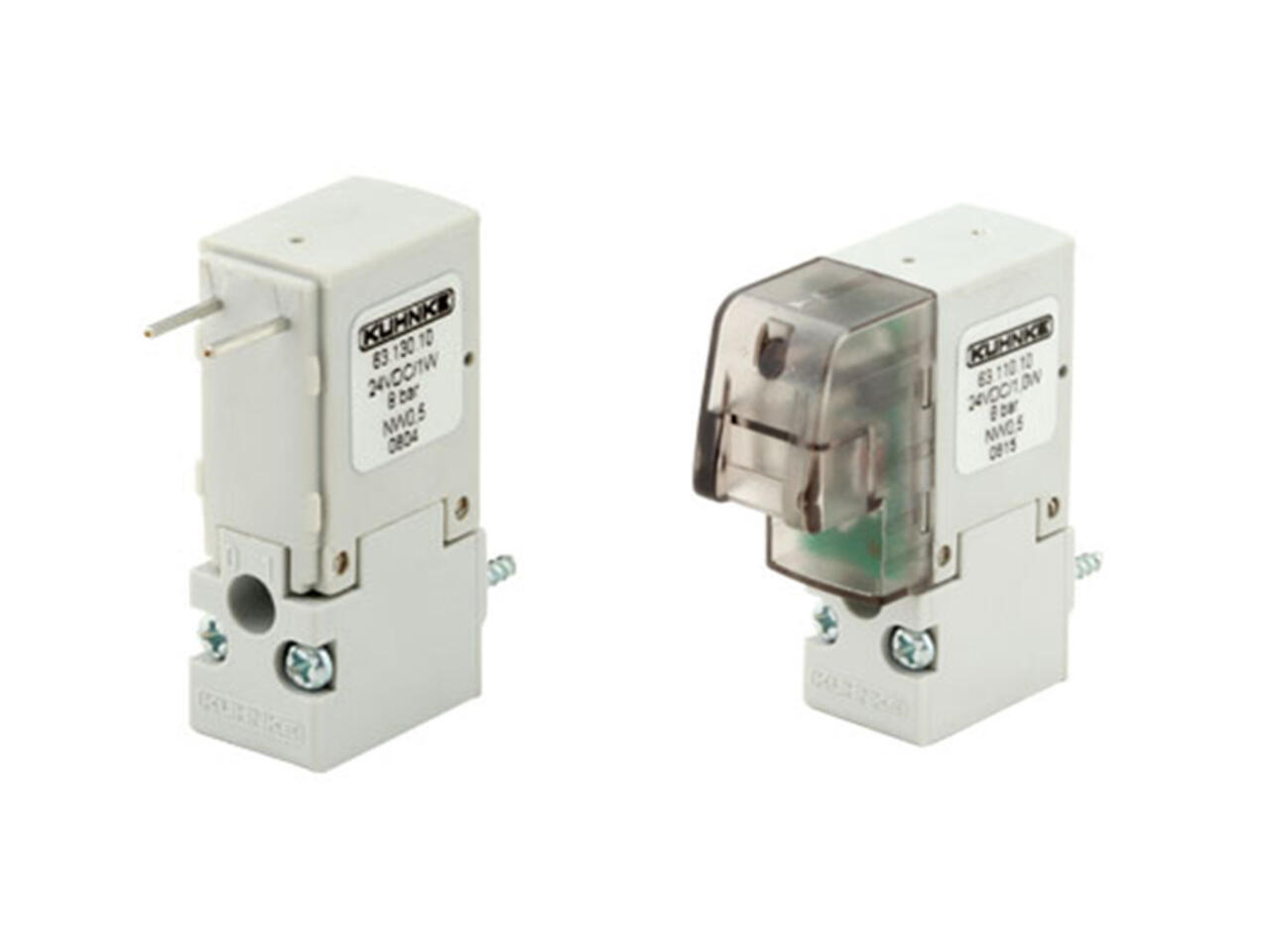

Kuhnke Magnetventil Typ 63.1
Magnetventile für Flüssigkeiten und Gase gibt es in verschiedenen Standard-Versionen und Baubreiten von 10 bis 22 mm. Kuhnke direktgesteuerte Magnetventile besitzen eine kompakte Bauweise und erreichen vergleichsweise hohe Durchflüsse bei geringer Leistungsaufnahme. Einsatzorte finden sich u. a. in Beatmungs- und Anästhesiegeräten zur Steuerung von Sauerstoff oder in dentalen Behandlungseinheiten für die Steuerung von Luft, Vakuum und Wasser. Alle Standard Magnetventile können nahezu beliebig kundenspezifisch adaptiert werden.
Serie 63.1 – Baubreite 10 mm, 3 verschiedene elektrische Anschlussmöglichkeiten. Nothandbetätigung optional: rastend.
Beinhaltet
2 Befestigungsschrauben (Gewindefurchschrauben M1,6 × 18,8 für Kunststoff). Metrische Schrauben auf Anfrage. Gewindefurchende Schrauben für Metall liegen den Aluminium-Anschlussplatten bei (siehe Zubehör Ventile).
Werkstoffe
Sockel: Pocan
Dichtungen: NBR
Technische Daten & Downloads
- Betätigungsart
- elektrisch betätigt
- Einschaltdauer ED
- 100
- Medium
- Gefilterte (5 µm), geölte oder ungeölte Luft
- Betriebsspannung
- 24VDC
- pneumatische Anschlussart
- Flansch Sockel
- Rückstellung
- Feder
- Schutzart (IP)
- IP65
- Umgebungstemperatur
- -10°C bis +50°C
- Produktlinie - Produkttyp
- Sitzventil
- Wirkungsweise des Ventils
- direktgesteuert
- Marke
- Kendrion Kuhnke
- Downloads
- Magnetventile _Typ63-1_Stecker.pdf Magnetventile _Typ63-1_Steckerstift.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Druckbereich | Ventilfunktion | kv-Wert | Nennweite | elektrische Anschlussart | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|
|
|
63.111.20-24VDC | --- |
|
0 - 3bar | 3/2-Wege NO | 0.23l/min | 0.70 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.113.20-24VDC | --- |
|
0 - 3bar | 2/2-Wege NO | 0.23l/min | 0.70 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.114.10-24VDC | --- |
|
0 - 8bar | 3/2-Wege NC | 0.11l/min | 0.50 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.110.20-24VDC | --- |
|

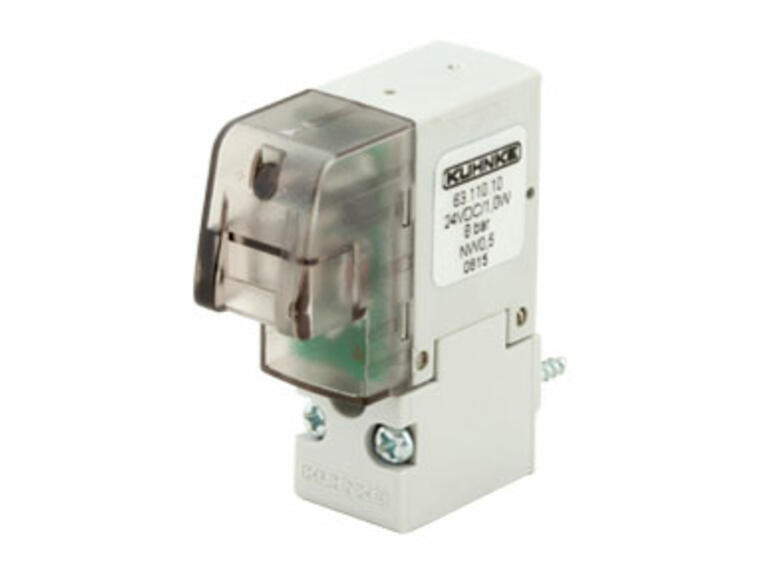

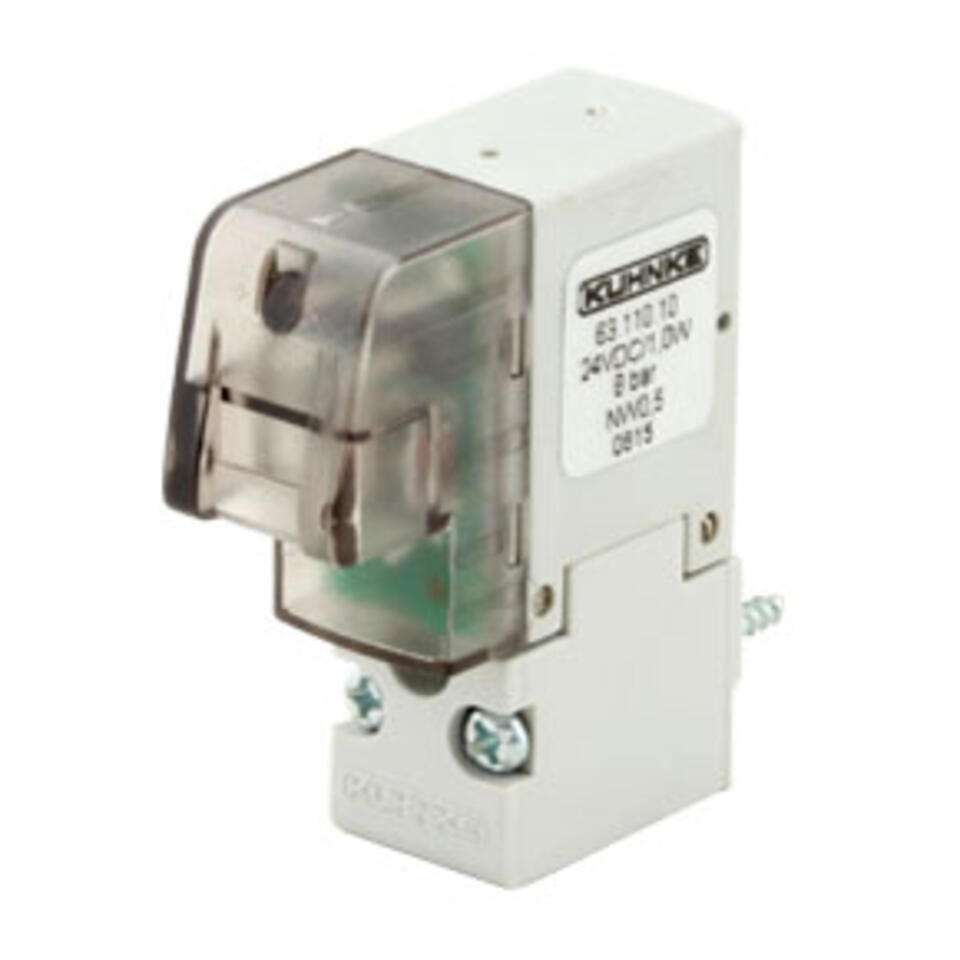

0 - 4.5bar | 3/2-Wege NC | 0.23l/min | 0.70 mm | Stecker mit Diode | 1 | Stk |
|
|
63.150.30-24VDC | --- |
|
0 - 3bar | 3/2-Wege NC | 0.33l/min | 0.90 mm | Stecker ohne Diode | 1 | Stk |
|
|
63.112.30-24VDC | --- |
|

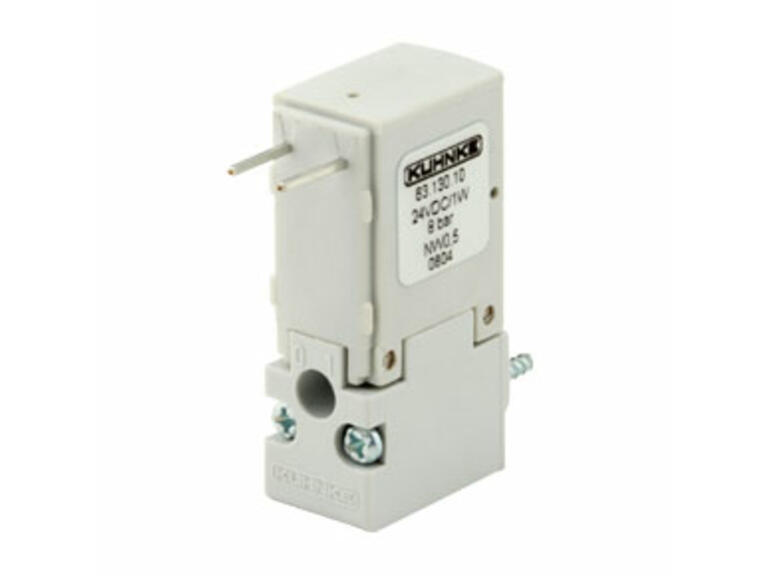

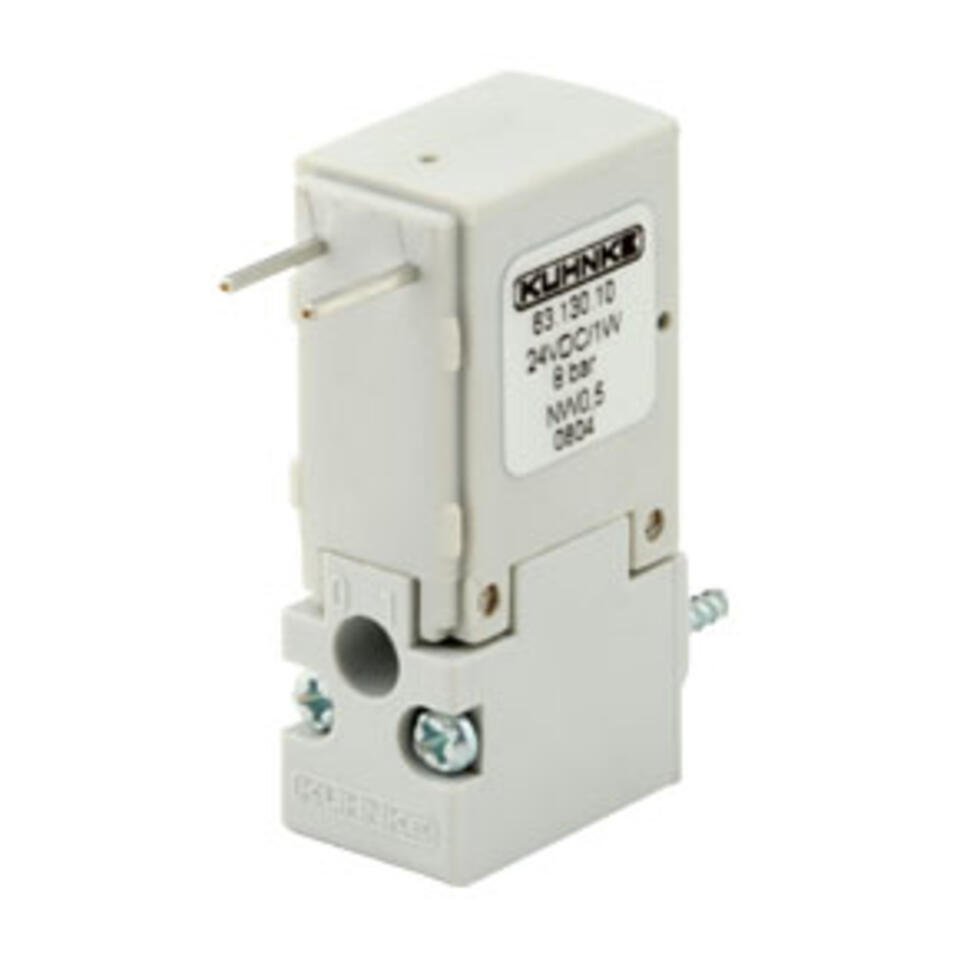

0 - 2bar | 2/2-Wege NC | 0.23l/min | 0.90 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.121.10-24VDC | --- |
|
0 - 10bar | 3/2-Wege NO | 0.11l/min | 0.50 mm | Stecker mit Stromabsenkung | 1 | Stk |
|
|
63.112.20-24VDC | --- |
|
0 - 3bar | 2/2-Wege NC | 0.23l/min | 0.70 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.120.20-24VDC | --- |
|
0 - 7bar | 3/2-Wege NC | 0.23l/min | 0.70 mm | Stecker mit Stromabsenkung | 1 | Stk |
|
|
63.110.30-24VDC | --- |
|
0 - 3bar | 3/2-Wege NC | 0.33l/min | 0.90 mm | Stecker mit Diode | 1 | Stk |
|
|
63.123.20-24VDC | --- |
|
0 - 6bar | 2/2-Wege NO | 0.23l/min | 0.70 mm | Stecker mit Stromabsenkung | 1 | Stk |
|
|
63.150.20-24VDC | --- |
|
0 - 4.5bar | 3/2-Wege NC | 0.23l/min | 0.70 mm | Stecker ohne Diode | 1 | Stk |
|
|
63.112.10-24VDC | --- |
|
0 - 8bar | 2/2-Wege NC | 0.23l/min | 0.50 mm | Steckerstifte / Pins | 1 | Stk |
|
|
63.122.20-24VDC | --- |
|
0 - 6bar | 2/2-Wege NC | 0.23l/min | 0.70 mm | Stecker mit Stromabsenkung | 1 | Stk |
|
|
63.120.10-24VDC | --- |
|
0 - 10bar | 3/2-Wege NC | 0.11l/min | 0.50 mm | Stecker mit Stromabsenkung | 1 | Stk |
|
|
63.110.10-24VDC | 109612 |
|
0 - 8bar | 3/2-Wege NC | 0.11l/min | 0.50 mm | Stecker mit Diode | 1 | Stk |
|
|
63.150.10-24VDC | 150696 |
|
0 - 8bar | 3/2-Wege NC | 0.11l/min | 0.50 mm | Stecker ohne Diode | 1 | Stk |
