Produkteigenschaften

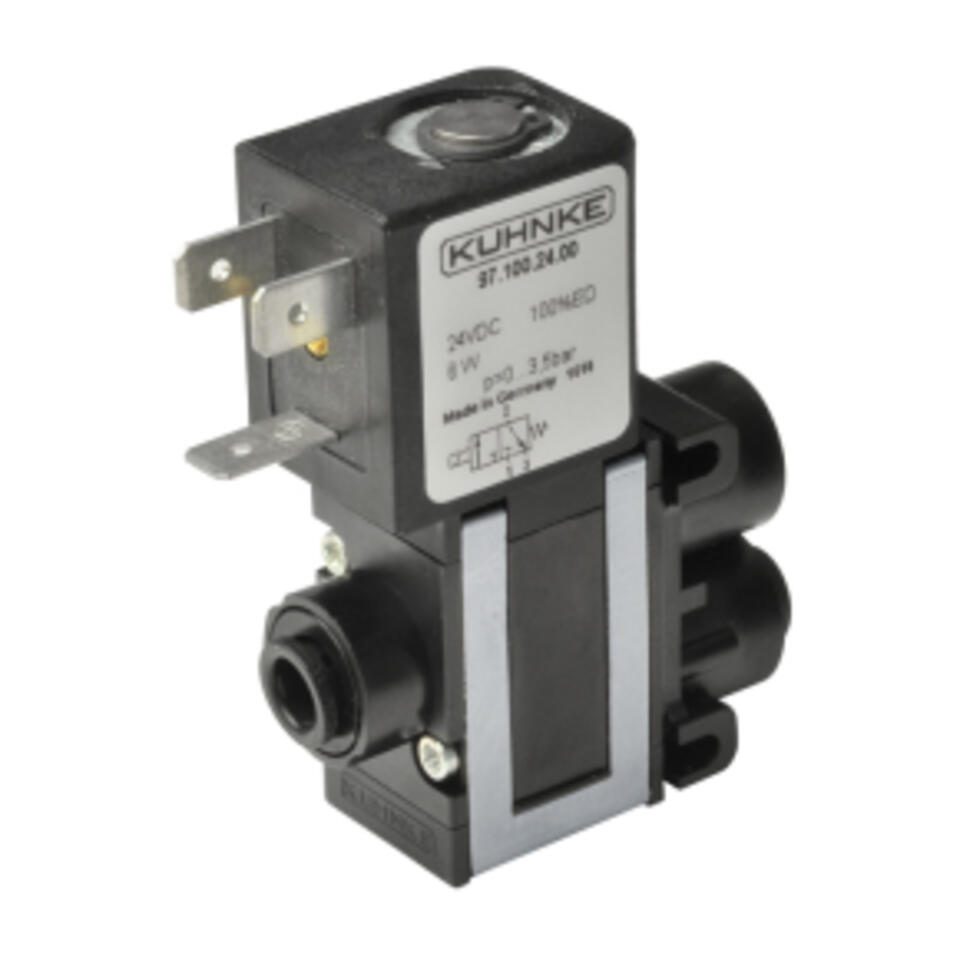

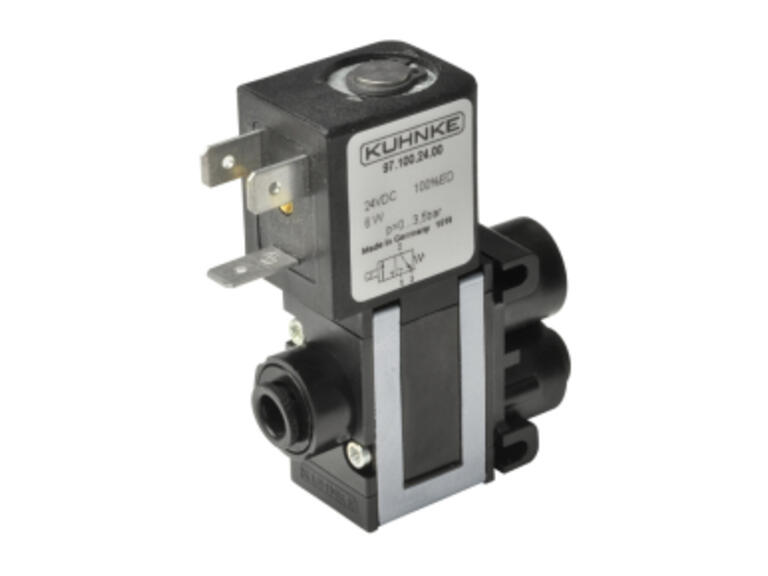

Mediengetrenntes Magnetventil Typ 97
Die Kuhnke mediengetrennten Magnetventile mit ihrer kompakten Bauweise und grossen Durchflüssen werden in vielen Anwendungen gleichermassen benötigt. Auf Anfrage können andere Dichtungswerkstoffe wie EPDM oder FKM eingesetzt werden. Auch Parameter wie der elektrische Anschluss oder der Druckbereich sind anpassbar. Statt der 6 mm Push-In Anschlüsse sind ebenfalls 4 mm Push-In Anschlüsse oder gemischte Ausführungen mit 6 und 4 mm Anschlüssen lieferbar.
Elektrische Anschlussart
Flachsteckhülsen 6,3 x 0,8, Industrienorm passend für Gerätesteckdose nach EN 60529 (nicht im Lieferumfang enthalten) oder Litzen
Beinhaltet:
2 x gewindefurchende Schraube Ø2,5 mm für Kunststoff
Technische Daten & Downloads
- Betätigungsart
- elektrisch betätigt
- Druckbereich
- -0.9 - 3.5
- Einschaltdauer ED
- 100
- kv-Wert
- 3.5
- Medium
- Luft, Wasser
- Betriebsspannung
- 24VDC
- Nennweite
- ca. 3.50 mm
- Rückstellung
- Rückstellfeder (eigensicher)
- Schutzart (IP)
- IP65
- Produktlinie - Produkttyp
- Sitzventil
- Wirkungsweise des Ventils
- direktgesteuert
- Marke
- Kendrion Kuhnke
- Downloads
- Produktdaten_mediengetrennteVentile_Serie97.pdf ENG_Datasheet_Serie97.pdf
- Links
- Produktvideo
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Ventilfunktion | pneumatische Anschlussart | Umgebungstemperatur | VE | Einheit |
|---|---|---|---|---|---|---|---|---|
|
|
97.120.04.00 | 184922 |
|
2/2-Wege NC | Push-In für 6 mm Schlauch | 0°C bis +55°C | 1 | Stk |
|
|
97.120.00.00 | 184923 |
|
2/2-Wege NC | Flansch Sockel | 0°C bis +55°C | 1 | Stk |
|
|
97.100.24.00 | 184924 |
|
3/2-Wege NC | Push-In für 6 mm Schlauch | 0°C bis +55°C | 1 | Stk |
|
|
97.100.00.00 | 184925 |
|
3/2-Wege NC | Flansch Sockel | 0°C bis +60°C | 1 | Stk |
|
|
97.130.00.00 | 184927 |
|
2/2-Wege NO | Flansch Sockel | 0°C bis +55°C | 1 | Stk |
|
|
97.110.24.00 | 185376 |
|
3/2-Wege NO | Push-In für 6 mm Schlauch | 0°C bis +55°C | 1 | Stk |
|
|
97.100.24.10 | 187652 |
|
3/2-Wege NC | Push-In für 6 mm Schlauch | 0°C bis +55°C | 1 | Stk |
|
|
97.110.00.00 | Ident-No. offen |
|
3/2-Wege NO | Flansch Sockel | 0°C bis +55°C | 1 | Stk |
|
|
97.130.04.00 | Ident-No. offen |
|
2/2-Wege NO | Push-In für 6 mm Schlauch | 0°C bis +55°C | 1 | Stk |
