Produkteigenschaften
Kuhnke Magnetventil Typ 68
Magnetventile für Flüssigkeiten und Gase gibt es in verschiedenen Standard-Versionen und Baubreiten von 10 bis 22 mm. Kuhnke direktgesteuerte Magnetventile besitzen eine kompakte Bauweise und erreichen vergleichsweise hohe Durchflüsse bei geringer Leistungsaufnahme. Einsatzorte finden sich u. a. in Beatmungs- und Anästhesiegeräten zur Steuerung von Sauerstoff oder in dentalen Behandlungseinheiten für die Steuerung von Luft, Vakuum und Wasser. Alle Standard Magnetventile können nahezu beliebig kundenspezifisch adaptiert werden.

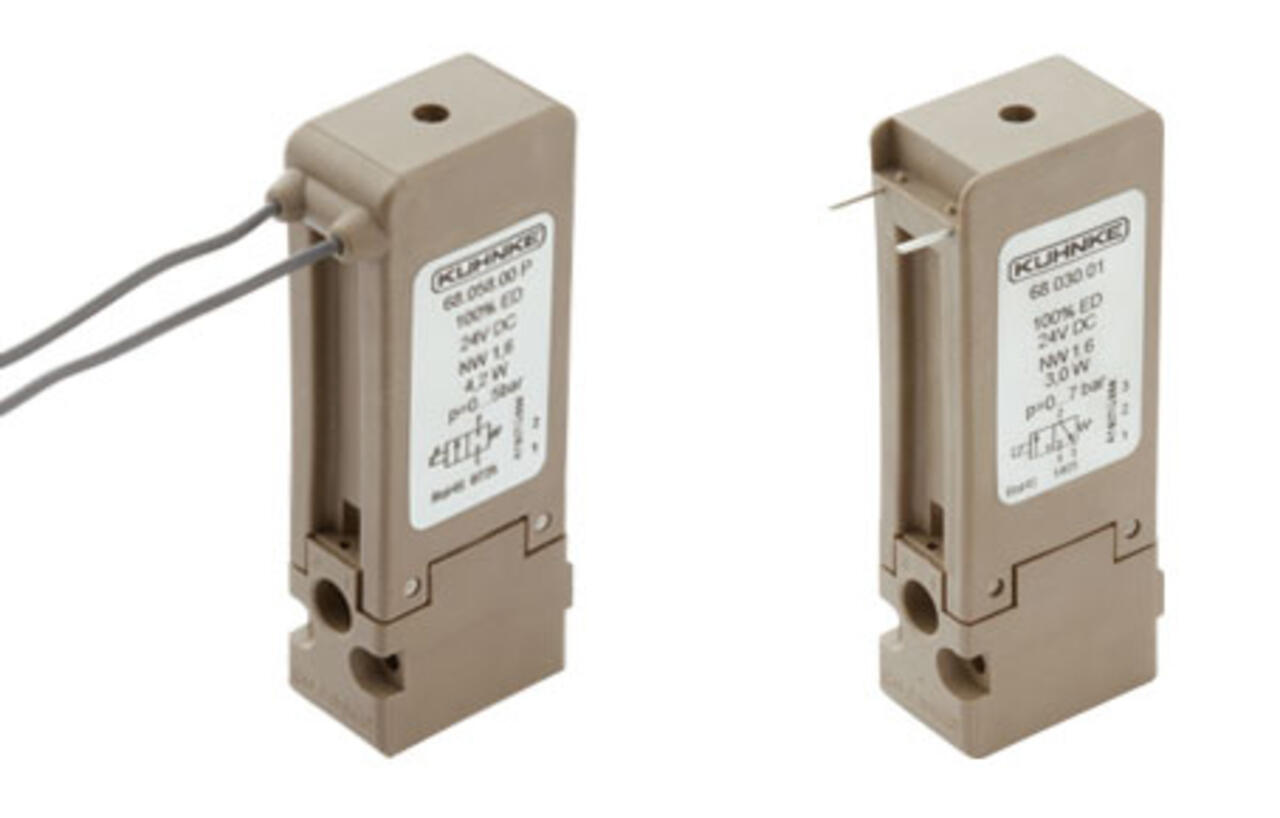

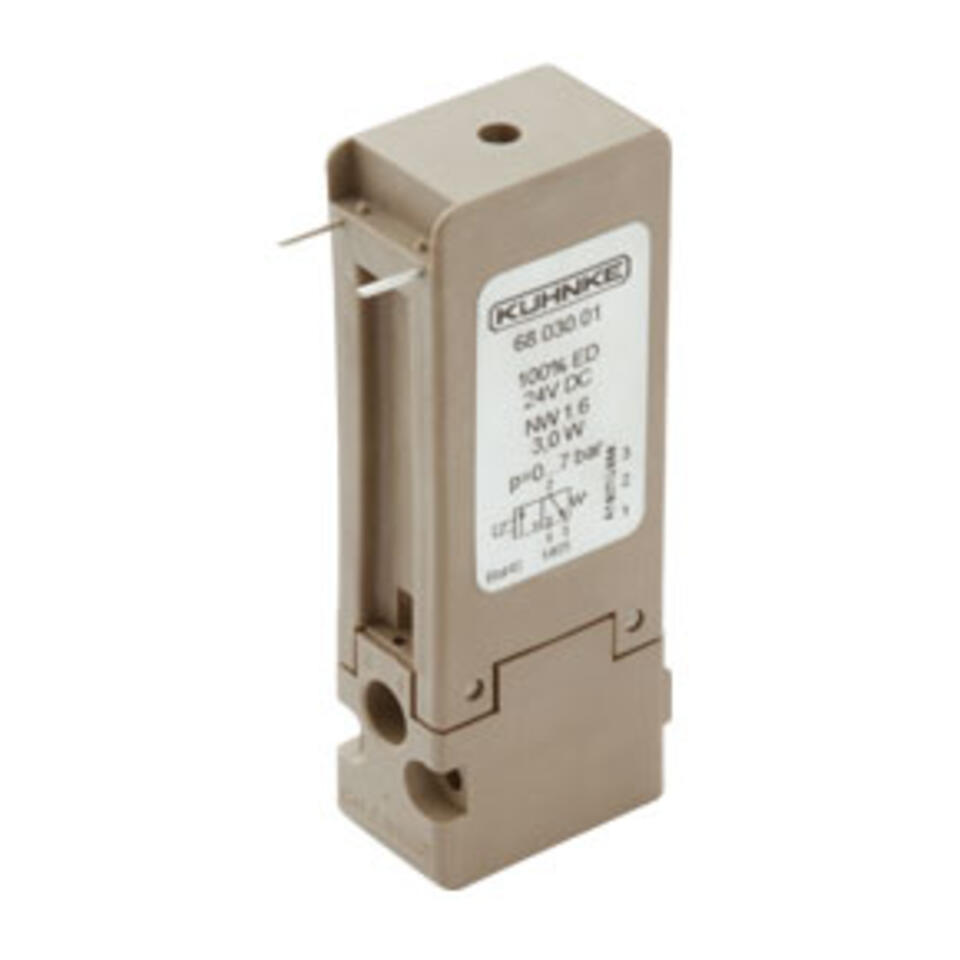

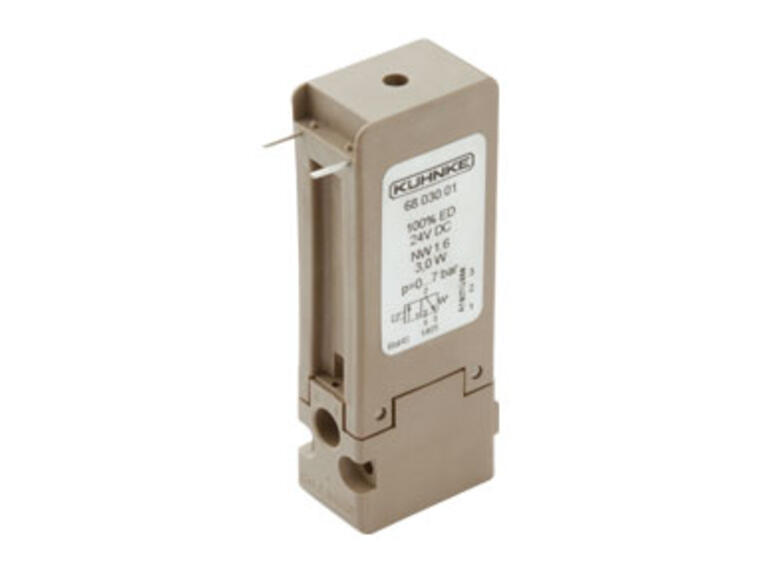

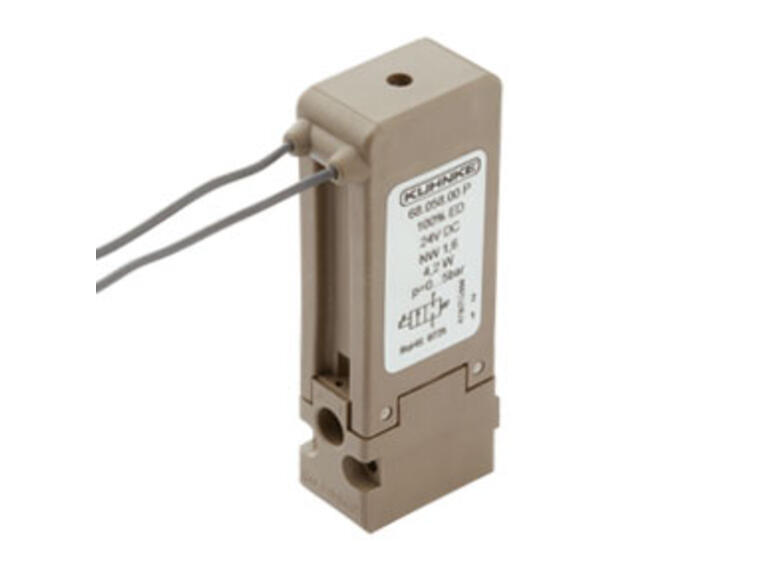

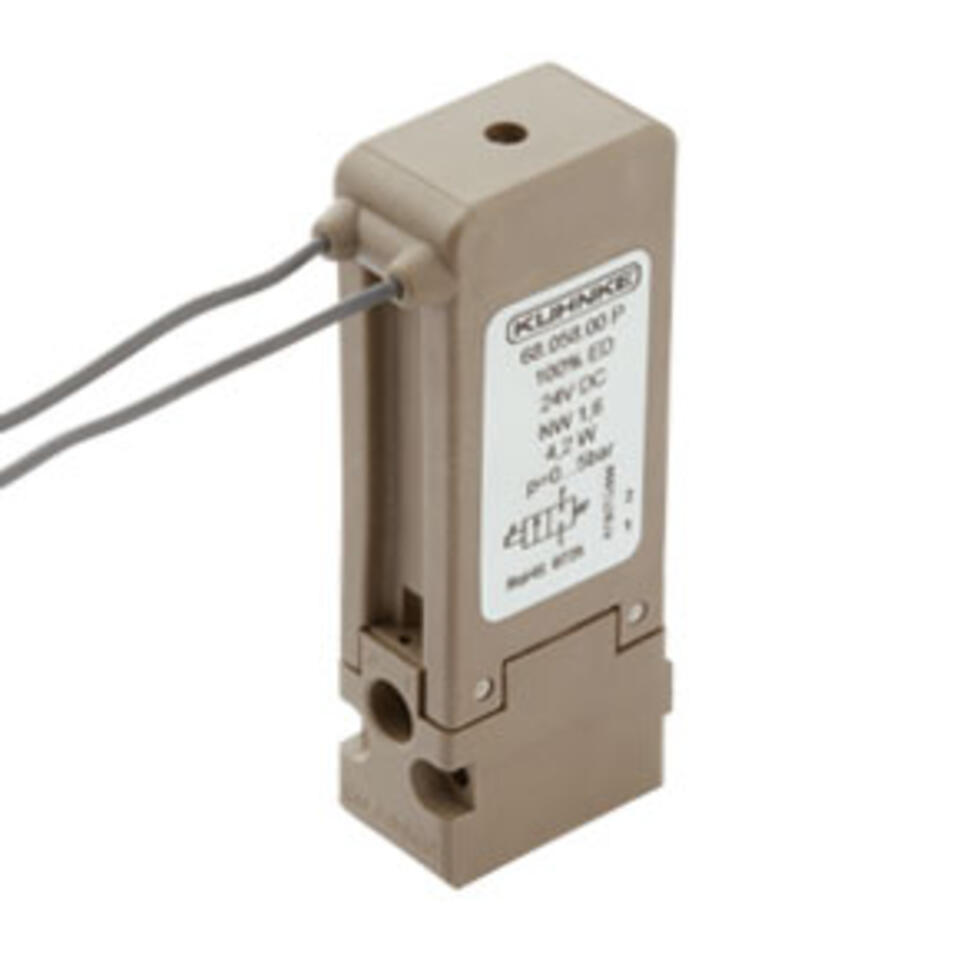

Serie 68 – Direktgesteuert, Baubreite 15 mm, 2 verschiedene elektrische Anschlussmöglichkeiten.
Werkstoffe
Sockel: Pocan
Dichtungen: NBR
Technische Daten & Downloads
- Betätigungsart
- elektrisch betätigt
- Einschaltdauer ED
- 100
- Medium
- Gefilterte (5 µm), geölte oder ungeölte Luft
- Betriebsspannung
- 24VDC
- pneumatische Anschlussart
- Flansch Sockel
- Rückstellung
- Feder
- Schutzart (IP)
- IP65
- Umgebungstemperatur
- -10°C bis +50°C
- Produktlinie - Produkttyp
- Sitzventil
- Wirkungsweise des Ventils
- direktgesteuert
- Marke
- Kendrion Kuhnke
- Downloads
- Magnetventile _Typ68_Litze.pdf Magnetventile _Typ68_Steckerstift.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Druckbereich | Ventilfunktion | kv-Wert | Nennweite | elektrische Anschlussart | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|
|
|
68.041.01-24VDC | --- |
|
0 - 5bar | 3/2-Wege NO | 0.65l/min | 1.30 mm | Steckerstifte / Pins | 1 | Stk |
|
|
68.040.01-24VDC | --- |
|
0 - 7bar | 3/2-Wege NC | 1l/min | 1.60 mm | Steckerstifte / Pins | 1 | Stk |
|
|
68.050.51-24VDC | 195463 |
|
0 - 5bar | 3/2-Wege NC | 1.2l/min | 1.90 mm | Litze | 1 | Stk |
|
|
68.030.01-24VDC | 201910 |
|
0 - 7bar | 3/2-Wege NC | 1l/min | 1.60 mm | Steckerstifte / Pins | 1 | Stk |
|
|
68.030.41-24VDC | 201924 |
|
0 - 10bar | 3/2-Wege NC | 0.65l/min | 1.30 mm | Steckerstifte / Pins | 1 | Stk |
|
|
68.030.51-24VDC | 201925 |
|
0 - 5bar | 3/2-Wege NC | 1.2l/min | 1.90 mm | Steckerstifte / Pins | 1 | Stk |
|
|
68.050.41-24VDC | 202458 |
|
0 - 10bar | 3/2-Wege NC | 0.65l/min | 1.30 mm | Litze | 1 | Stk |
|
|
68.050.01-24VDC | 72497 |
|
0 - 7bar | 3/2-Wege NC | 1l/min | 1.60 mm | Litze | 1 | Stk |
