Kuhnke Magnetventile, Typ 98
Eigenschaften

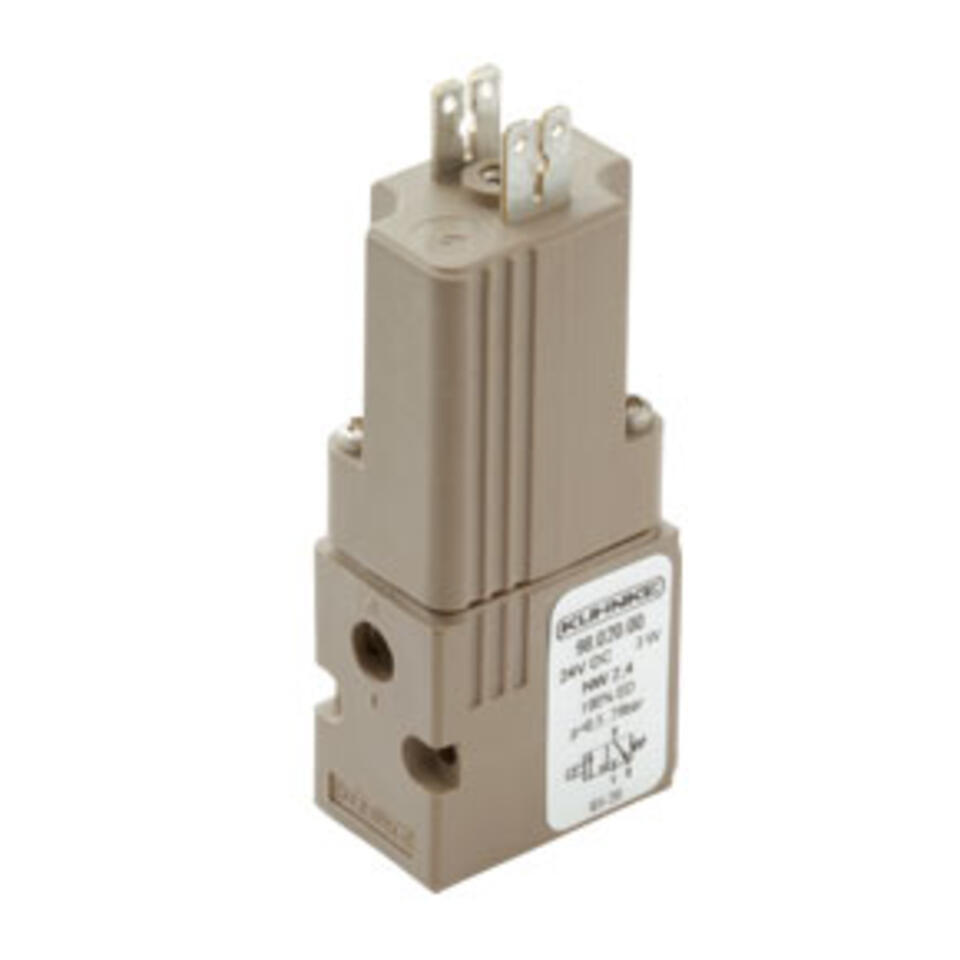

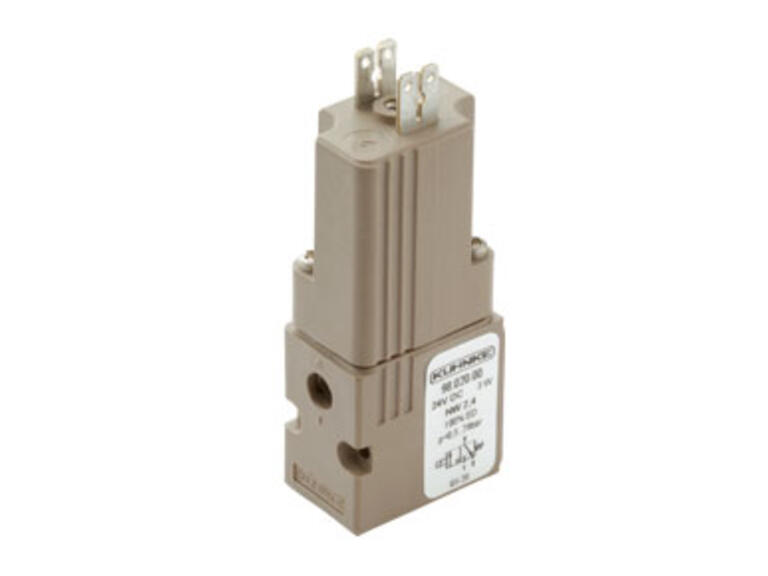

Kuhnke Magnetventil Typ 98
Magnetventile für Flüssigkeiten und Gase gibt es in verschiedenen Standard-Versionen und Baubreiten von 10 bis 22 mm. Kuhnke direktgesteuerte Magnetventile besitzen eine kompakte Bauweise und erreichen vergleichsweise hohe Durchflüsse bei geringer Leistungsaufnahme. Einsatzorte finden sich u. a. in Beatmungs- und Anästhesiegeräten zur Steuerung von Sauerstoff oder in dentalen Behandlungseinheiten für die Steuerung von Luft, Vakuum und Wasser. Alle Standard Magnetventile können nahezu beliebig kundenspezifisch adaptiert werden.
Serie 98 - Baubreite 16 mm
Direktgesteuert, elektrischer Anschluss über Steckerfahnen. Die druckausgeglichene Funktionsweise erlaubt bei geringem Bauraum eine relativ große Nennweite über den gesamten Einsatzdruckbereich mit entsprechend hohen Durchflusswerten und zudem kurzen Schaltzeiten.
Werkstoffe
Sockel: Pocan
Dichtungen: NBR
Technische Daten
- Betätigungsart
- elektrisch betätigt
- Druckbereich
- 0 - 7 bar
- Einschaltdauer ED
- 100 %
- Ventilfunktion
- 3/2-Wege NC
- kv-Wert
- 2.4 l/min
- Betriebsspannung
- 24VDC
- Nennweite
- 0.50 mm
- elektrische Anschlussart
- Steckerfahnen
- pneumatische Anschlussart
- Flansch Sockel
- Rückstellung
- Feder
- Schutzart (IP)
- IP65
- Umgebungstemperatur
- -10°C bis +50°C
- Produkttyp
- Sitzventil
- Wirkungsweise des Ventils
- direktgesteuert
- Marke
- Kendrion Kuhnke
