Caractéristiques du produit

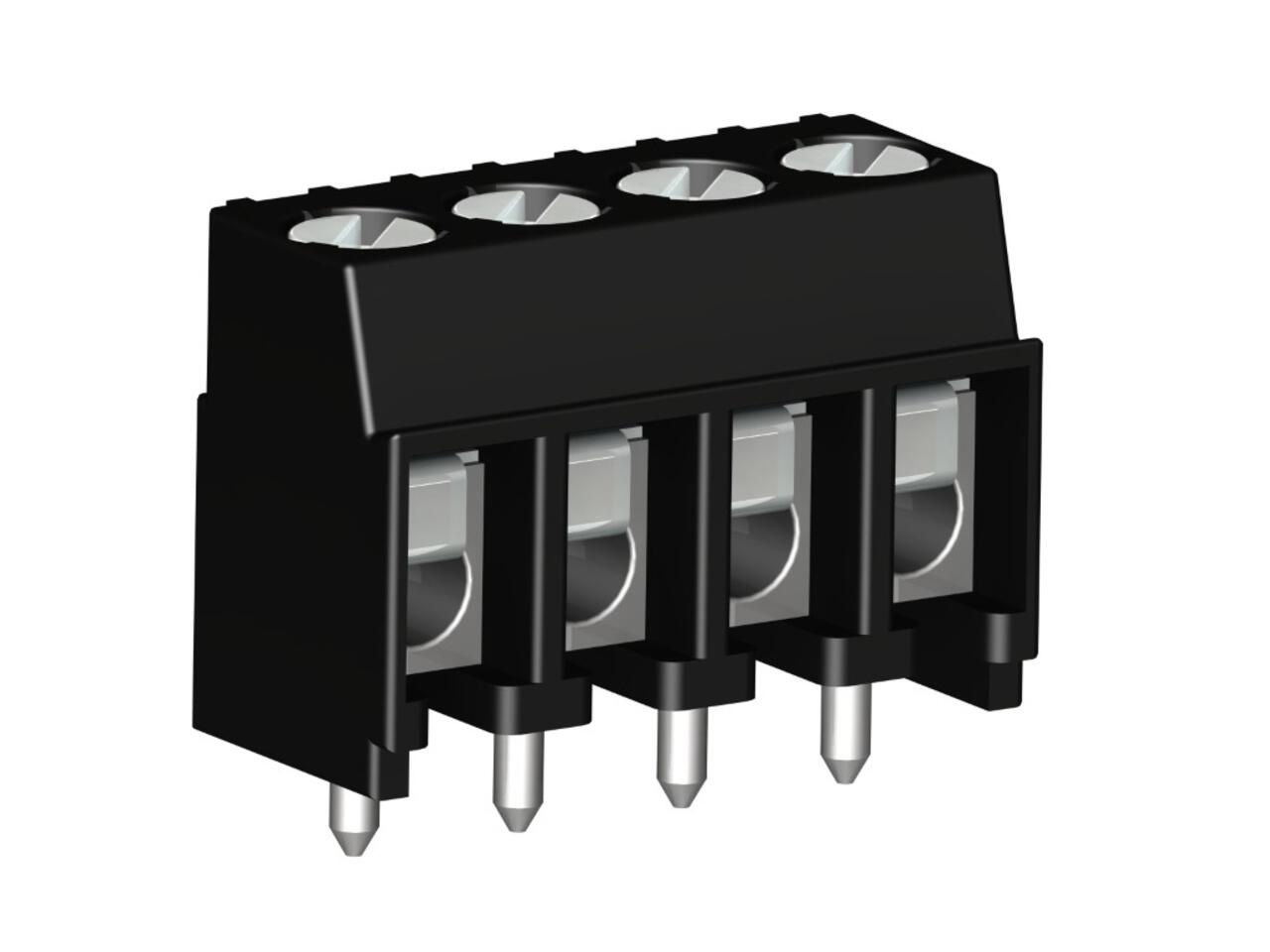

Les produits basés sur la série 930 sont conçus pour le processus de soudure par refusion traversante. Dans ce procédé, une pâte à soudure est déposée sur les trous métallisés, le composant fileté est inséré dans la carte et soudé dans un four de refusion. Les boîtiers des bornes sont en matériau haute température. Des entretoises au fond assurent un espace suffisant pour la pâte à soudure, une bonne circulation d’air chaud pour une soudure parfaite, et un contrôle visuel de qualité. Le léger dépassement des pattes à une épaisseur de carte de 1,6 mm produit un bon fil de soudure des deux côtés, assurant une fixation sûre. La disposition des pattes minimise aussi la surface nécessaire sur la carte comme en soudure vague.
Caractéristiques techniques et téléchargements
- connecteur / broche
- Leiterplattenklemmen
- pas
- 3.50 mm
- section nominale
- 1
- Drahteinführrichtung
- horizontal
- Drahtschutz
- Oui
- Leiterplattenanschlussart
- standard
- connexion PCB
- THR
- Courant nominal
- 13.5
- rigidité diélectrique
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- raccordement à vis
- marque
- WECO
- Downloads
- 930-THR_de.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | nombre de pol | Gehäuselänge | Verpackungsart | UV | Unité |
|---|---|---|---|---|---|---|---|---|
|
|
930-THR-DS/07 | 20.879.007 Serie 930 WECO |
|
7 | 24.9mm | Standard (Schüttgut) | 100 | pcs |
|
|
930-THR-DS/04-T&R | 20.879.004.A00 Serie 930 WECO |
|
4 | 14.4mm | Rollen (Tape on Reel) | 500 | pcs |
|
|
930-THR-DS/06 | 20.879.006 Serie 930 WECO |
|
6 | 21.4mm | Standard (Schüttgut) | 200 | pcs |
|
|
930-THR-DS/06-T&R | 20.879.007 Serie 930 WECO |
|
6 | 41.4mm | Rollen (Tape on Reel) | 500 | pcs |
|
|
930-THR-DS/10 | 20.879.010 Serie 930 WECO |
|
10 | 35.4mm | Standard (Schüttgut) | 100 | pcs |
|
|
930-THR-DS/04 | 20.879.004 Serie 930 WECO |
|
4 | 14.4mm | Standard (Schüttgut) | 250 | pcs |
|
|
930-THR-DS/08 | 20.879.008 Serie 930 WECO |
|
8 | 28.4mm | Standard (Schüttgut) | 100 | pcs |
