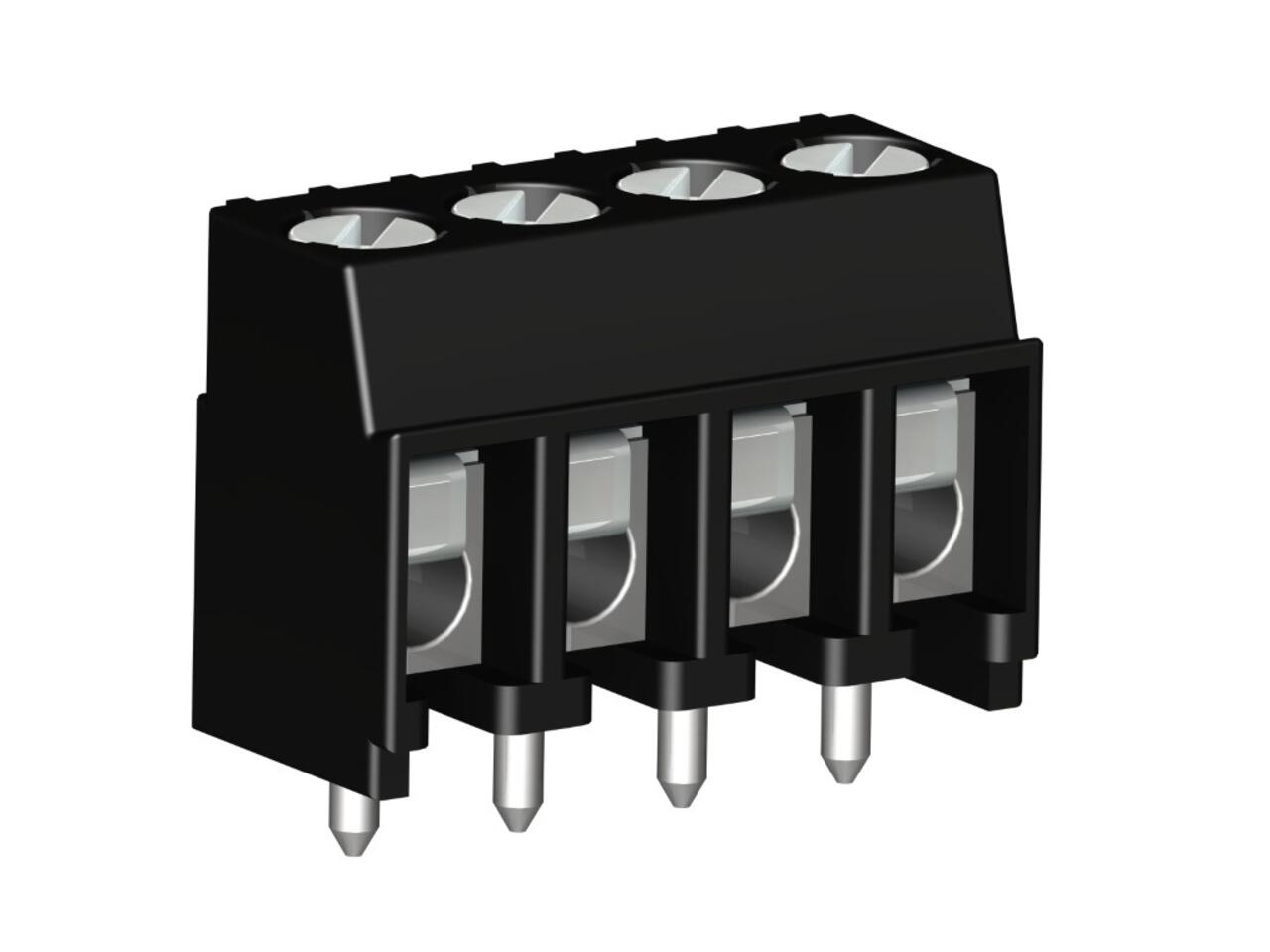

930-THR(DS)

Eigenschaften

Die Produkte auf der Basis unserer bekannten Baureihe 930 wurden für den Lötprozess in der Through Hole Reflow-Technologie konzipiert. Bei diesem Verfahren wird Lotpaste auf durchkontaktierte Bohrungen aufgebracht, das bedrahtete Bauteil in die Leiterplatte eingesetzt und im Reflowofen verlötet. Die Gehäuse der Klemmen bestehen aus hochtemperaturbeständigem Material. Abstandshalter am Boden gewährleisten genügend Raum für die Lotpaste und ermöglichen eine gute Wärmezirkulation für einen einwandfreien Lötvorgang, sowie eine optische Lötstellenkontrolle. Der geringfügige Überstand der Lötstifte bei einer Leiterplattendicke von 1,6 mm erzeugt beidseitig einen Lötpilz und garantiert damit die sichere Befestigung. Die Lage der Lötstifte ermöglicht eine ebenso minimierte Belegungsfläche auf der Leiterplatte wie beim Wellenlöten.

Technische Daten

Variante
Leiterplattenklemmen
Raster
3.50 mm
Nennquerschnitt
1 mm²
Drahteinführrichtung
horizontal
Drahtschutz
Ja
Leiterplattenanschlussart
Standard
Leiterplattenanschluss
THR
Nennstrom
13.5 A
Spannungsfestigkeit
130 V nach EN 60998-1
Drahtanschlusstechnik
Schraubanschluss
Marke
WECO
Menge Art.Nr. Bezeichnung Lager Polzahl Gehäuselänge Verpackungsart VE Einheit
930-THR-DS/04-T&R 20.879.004.A00 Serie 930 WECO 4 14.4 mm Rollen (Tape on Reel) 500 Stk
930-THR-DS/04 20.879.004 Serie 930 WECO 4 14.4 mm Standard (Schüttgut) 250 Stk
930-THR-DS/06 20.879.006 Serie 930 WECO 6 21.4 mm Standard (Schüttgut) 200 Stk
930-THR-DS/06-T&R 20.879.006.A00 Serie 930 WECO 6 41.4 mm Rollen (Tape on Reel) 500 Stk
930-THR-DS/07 20.879.007 Serie 930 WECO 7 24.9 mm Standard (Schüttgut) 100 Stk
930-THR-DS/08 20.879.008 Serie 930 WECO 8 28.4 mm Standard (Schüttgut) 100 Stk
930-THR-DS/10 20.879.010 Serie 930 WECO 10 35.4 mm Standard (Schüttgut) 100 Stk
Änderungen vorbehalten
