Caractéristiques du produit
Lead Frames
Solutions innovantes et produits de précision
Batten Allen fabrique des leadframes avec plusieurs empreintes et une tolérance fine pour le marché de l’électronique. La fabrication d’outils multiples avec jusqu’à 32 empreintes permet de produire des pièces à bas coût unitaire. Vous pouvez pré-traiter, post-traiter ou plaquer sélectivement ces pièces.

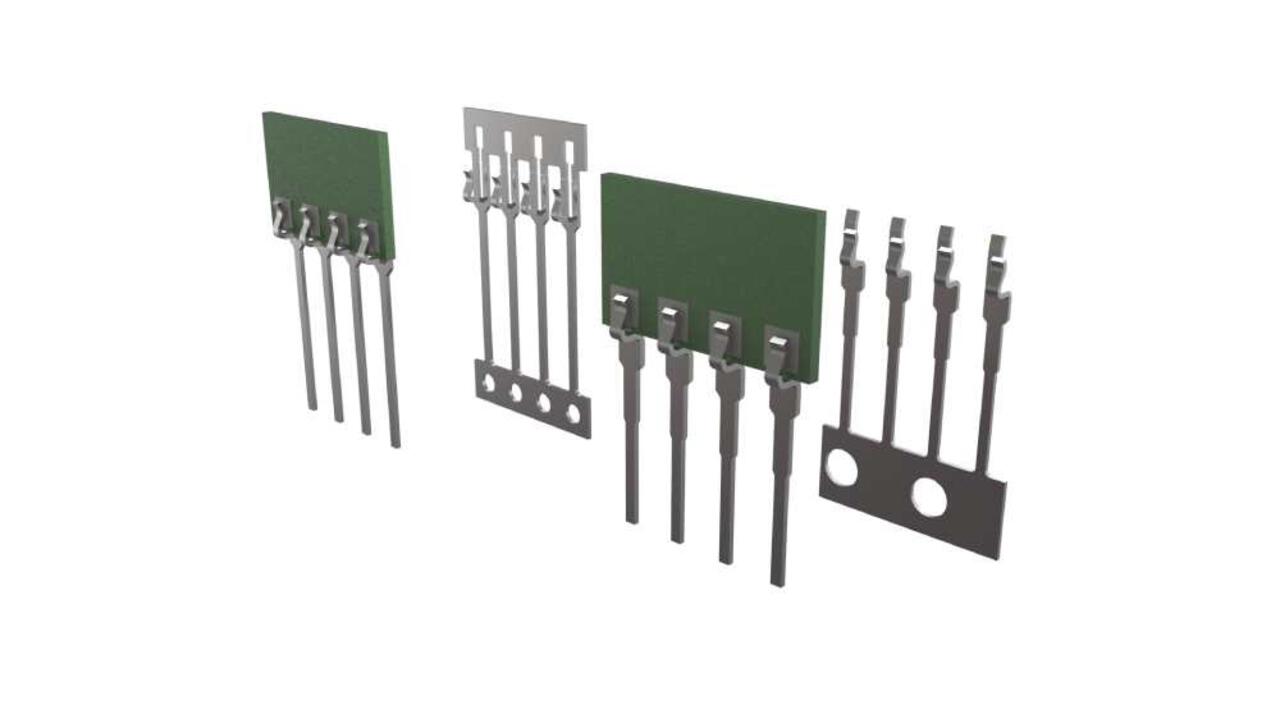

Lead Frames en simple ligne (SIL)
Ils sont aussi connus sous le nom de broche en simple ligne (SIP). Les applications typiques sont les réseaux résistifs, circuits hybrides et terminaisons PCB. Les leadframes SIL sont disponibles avec des pas de 1,27 mm à 2,54 mm comme décrit dans le catalogue.
– Versions personnalisées et variantes spéciales possibles également.
– Broche en simple ligne
– Ces leadframes en simple ligne contribuent significativement à la réduction des coûts et à l’amélioration des performances électriques dans diverses applications électroniques.
Caractéristiques :
– Montage traversant
– Montage enboard ou outboard
– Pas standard
– Montage en bordure ou central
– Barres de traction amovibles
– Plusieurs options d’alignement disponibles
– Plusieurs options de revêtement
– Plusieurs matériaux disponibles
Avantages :
– Solution économique pour les connexions carte à carte via des perçages
– Haute fiabilité
– Fournit un cadre pour l’empilement des cartes
– Optimise l’espace disponible sur la carte
– Reconditionnement facile possible
– Coût de mise en place faible

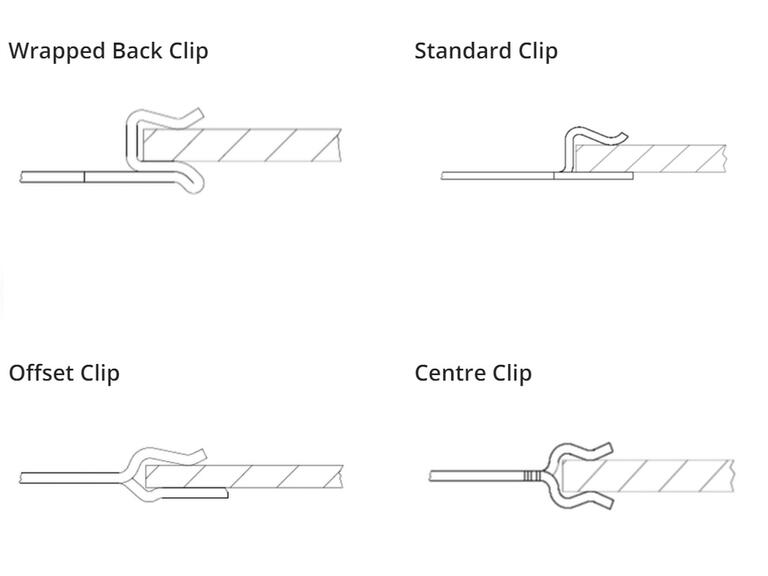

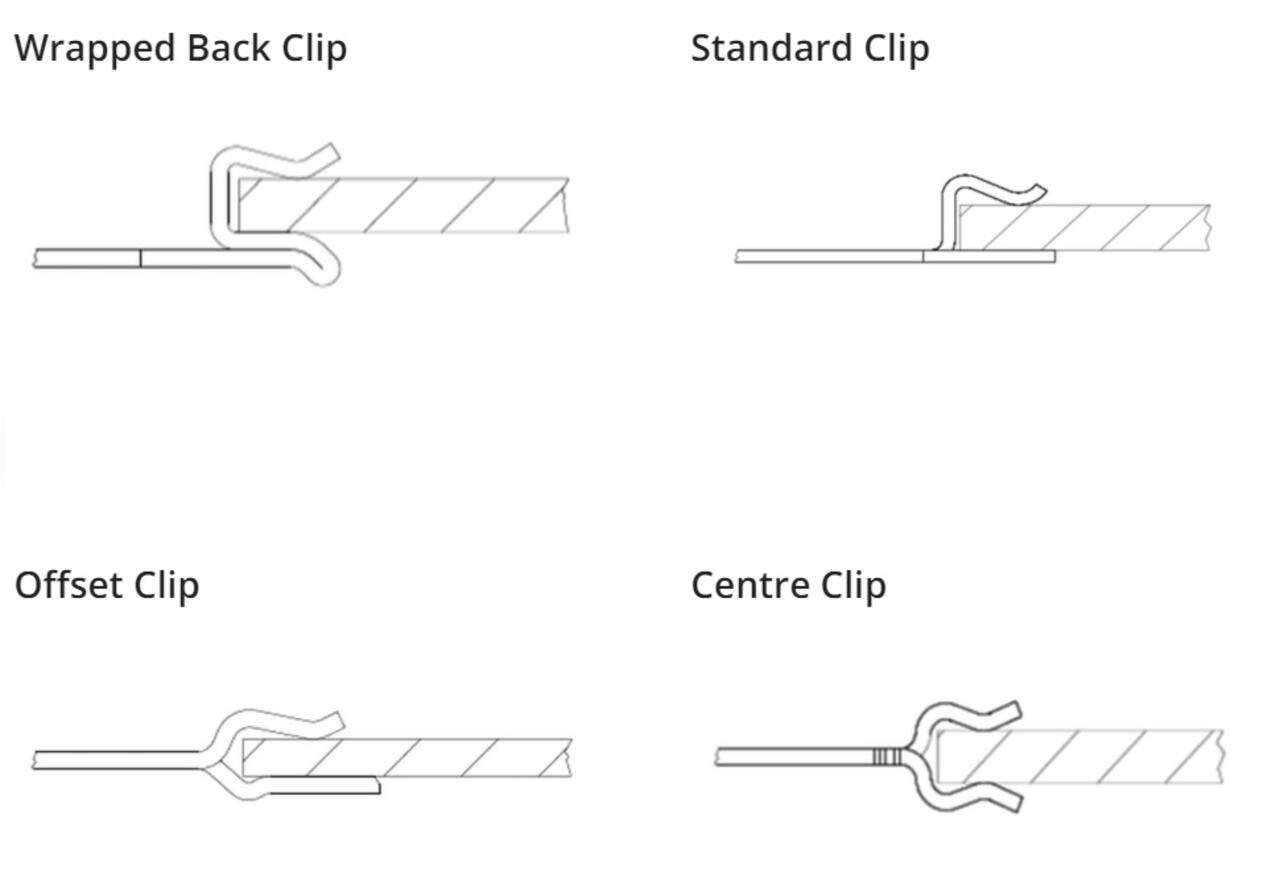

Versions clips :
Clip à retour enveloppé
Clip standard
Clip décalé
Clip moyen
Caractéristiques techniques et téléchargements
- Produktlinie - Produkttyp
- Lead-Frames
- Design / type
- Single In Line (SIL)
- Strip Width
- 18.10mm
- Winding Styles
- 1 (SIL)
- marque
- Batten Allen
- Downloads
- Batten-Allen_Katalog_Single-In-Line.pdf TEConnectivity_Katalog_Single-In-Line.pdf BA_Component-Specifications_OrderingKey.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | Clip Styles | Lead-Frame Series | pas | Substrate Size | Veredelung / Plating | Material thickness | Qty per Reel | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
518.1149.044.111 | BA4108TABZ4AE1 |
|
Standard Clip | BA4108 | 2.54 mm | 1.00 to 1.15mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA6200TABZ1AH1 | Contacts à souder, SIL, pas 1.27mm |
|
Standard Clip | BA6200 | 1.27 mm | 0.58 to 0.74mm | Pre-plate hot tin dip 100% tin (1A) | 0.25 mm | 100'000 contacts (H) | 100'000 | pcs |
|
|
BA6200TABZ4AH1 | Contacts à souder, SIL, pas 1.27mm |
|
Standard Clip | BA6200 | 1.27 mm | 0.58 to 0.74mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 100'000 contacts (H) | 100'000 | pcs |
|
|
BA6201TABZ4AG1 | Contacts à souder, SIL, pas 1.27mm |
|
Standard Clip | BA6200 | 1.27 mm | 1.00 to 1.15mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 80'000 contacts (G) | 80'000 | pcs |
|
|
518.1627.044.411 | Contacts à souder, SIL, pas 1.27mm, typ Y2 |
|
Standard Clip | BA6200 | 1.27 mm | 0.58 to 0.74mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 100'000 contacts (H) | 100'000 | pcs |
|
|
518.3228.042.311 | Contacts à souder, SIL, pas 1.905mm, typ Y1 |
|
Standard Clip | BA7200 | 1.905 mm | 0.62 to 0.70mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 60'000 contacts (J) | 60'000 | pcs |
|
|
BA4300TJBZ4AF1 | Contacts à souder, SIL, pas 2.54mm |
|
Standard Clip | BA4300 | 2.54 mm | 0.58 to 0.74mm | Pre-plate hot tin dip 100% tin (1A) | 0.25 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4102TABZ4AE1 | Contacts à souder, SIL, pas 2.54mm, |
|
Standard Clip | BA4100 | 2.54 mm | 1.00 to 1.15mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4103TABZ4AE1 | Contacts à souder, SIL, pas 2.54mm, |
|
Standard Clip | BA4100 | 2.54 mm | 1.24 to 1.40mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4104TABZ4AD1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4100 | 2.54 mm | 1.50 to 1.65mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 35'000 contacts (D) | 35'000 | pcs |
|
|
510.1682.044.112 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4120 | 2.54 mm | 0.58 to 0.74mm | Post-plate electrolytic / pure Sn (4A) | 0.35 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4108TABZ1AE1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4106 | 2.54 mm | 1.00 to 1.15mm | Pre-plate hot tin dip 100% tin (1A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
518.0718.044.111 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4100 | 2.54 mm | 0.58 to 0.74mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4106TABZ4AF1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4106 | 2.54 mm | 0.58 to 0.74mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4108TABZ4AE1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4106 | 2.54 mm | 1.00 to 1.15mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
518.1770.044.311 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
kA | BA7200 | 1.905 mm | 0.62 to 0.70mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4107TABZ4AE1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4106 | 2.54 mm | 0.75 to 0.90mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4108TJBZ1AE1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4106 | 2.54 mm | 1.00 to 1.15mm | Pre-plate hot tin dip 100% tin (1A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4100TABZ4AF1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4100 | 2.54 mm | 0.58 to 0.74mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4100TABZ1AF1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4100 | 2.54 mm | 0.58 to 0.74mm | Pre-plate hot tin dip 100% tin (1A) | 0.25 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA7200TJBZ4AF1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
kA | BA7200 | 1.905 mm | 0.62 to 0.70mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4101TABZ4AE1 | Contacts à souder, SIL, pas 2.54mm, typ Y1 |
|
Standard Clip | BA4100 | 2.54 mm | 0.75 to 0.90mm | Post-plate electrolytic / pure Sn (4A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4122TJBZ1AE1 | Lead-Frames, SIL, BA4120 |
|
Standard Clip | BA4120 | 2.54 mm | 1.00 to 1.15mm | Pre-plate hot tin dip 100% tin (1A) | 0.35 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4120TJBZ4AF1 | SIL-Lead-Frames, BA4120 |
|
Standard Clip | BA4120 | 2.54 mm | 0.58 to 0.74mm | Post-plate electrolytic / pure Sn (4A) | 0.35 mm | 50'000 contacts (F) | 50'000 | pcs |
|
|
BA4121TJBZ2AE1 | SIL-Lead-Frames, BA4120 |
|
Standard Clip | BA4120 | 2.54 mm | 0.75 to 0.90mm | kA | 0.35 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4122TJBZ4AE1 | SIL-Lead-Frames, BA4120 |
|
Standard Clip | BA4120 | 2.54 mm | 1.00 to 1.15mm | Pre-plate hot tin dip 100% tin (1A) | 0.35 mm | 40'000 contacts (E) | 40'000 | pcs |
|
|
BA4602TZBZ1AE1 | SIL-Lead-Frames, BA4600 |
|
Standard Clip | BA4600 | 2.54 mm | 1.00 to 1.15mm | Pre-plate hot tin dip 100% tin (1A) | 0.25 mm | 40'000 contacts (E) | 40'000 | pcs |
