Caractéristiques du produit

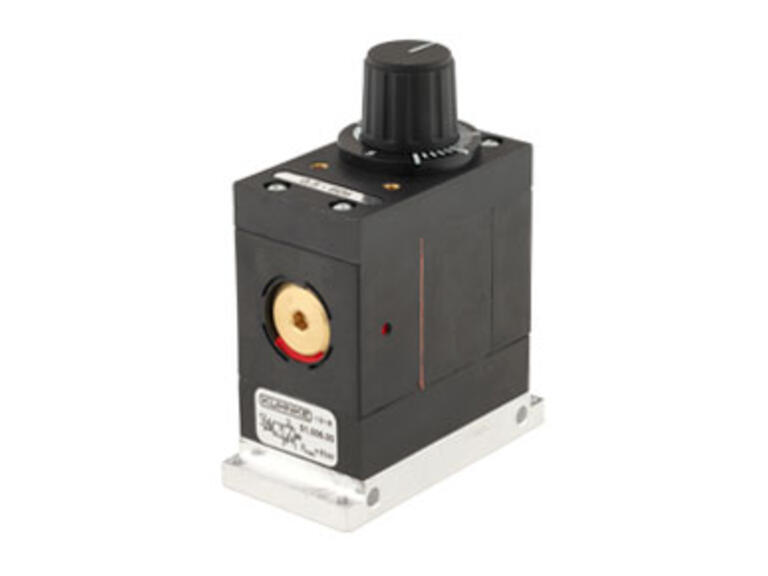

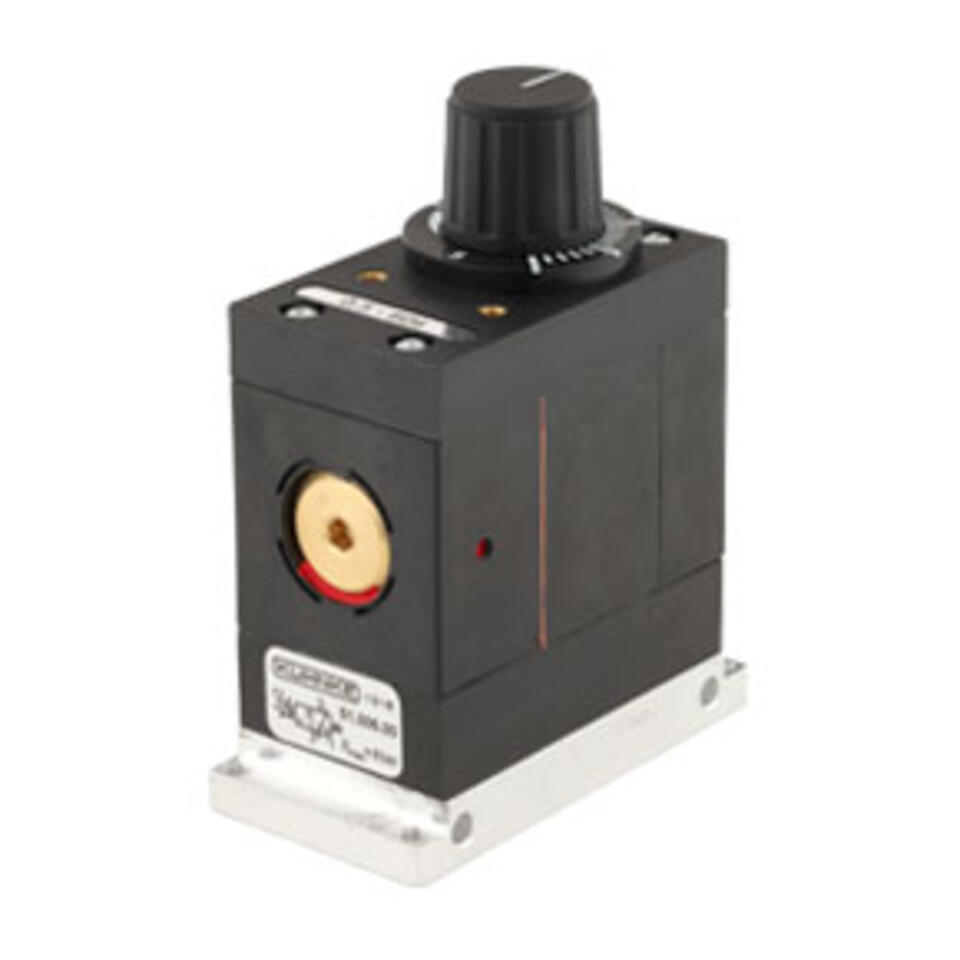

Vanne temporisée pneumatique Kuhnke (3/2 voies NC, montage sur plaque)
Les temporisateurs pneumatiques sont utilisés pour le contrôle précis dans le temps des signaux de pression pneumatique dans les circuits ou installations pneumatiques. La fonction de temporisation indépendante de la pression démarre avec la pression au raccord de commande. Après la durée présélectionnée, une vanne siège interne 3/2 voies commute. Le signal est activé jusqu’à ce que la pression du raccord contrôle soit relâchée pendant au moins 300 ms. Le temporisateur est remis à sa valeur présélectionnée. La temporisation peut être réglée de 0,5 à 180 s selon la version. Par conception, la pression de commande ne doit pas descendre en dessous de la pression de travail. Ces temporisateurs pneumatiques Kuhnke ne sont pas soumis à la réglementation ATEX et peuvent donc être utilisés dans des zones potentiellement explosives de type IIG/IID.
Caractéristiques techniques et téléchargements
- Produktlinie - Produkttyp
- Zeitventil
- Druckbereich
- 1.5 - 8
- Befestigung
- plaque de raccordement
- Betätigungsart
- pneumatisch betätigt
- Medium
- Druckluft, ungeölt
- Umgebungstemperatur
- -10°C bis +60°C
- marque
- Kendrion Kuhnke
- Downloads
- Schaltbeispiele_pneumatische_Zeitglieder.pdf Datasheet_PneumatischesKurzZeitventil.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | EAN | Zeitbereich | Ventilfunktion | pneumatische Anschlussart | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|
|
|
51.018.00 | 33024 |
|
3 - 180 sec | 3/2-Wege NC, Anschlussplatte | Gewindeanschluss M5 | 1 | pcs | |
|
|
51.006.00 | 50465 |
|
4030727504655 | 0.5 - 60 sec | 3/2-Wege NC, Anschlussplatte | M5 | 1 | pcs |
|
|
51.012.00 | 50471 |
|
4030727504716 | 1 - 120 sec | 3/2-Wege NC, Anschlussplatte | Gewindeanschluss M5 | 1 | pcs |
|
|
51.006.01 | 50473 |
|
4030727504730 | 0.5 - 60 sec | 3/2-Wege NO, Anschlussplatte | M5 | 1 | pcs |
|
|
51.012.01 | 50475 |
|
4030727504754 | 1 - 120 sec | 3/2-Wege NO, Anschlussplatte | M5 | 1 | pcs |
