Produkteigenschaften

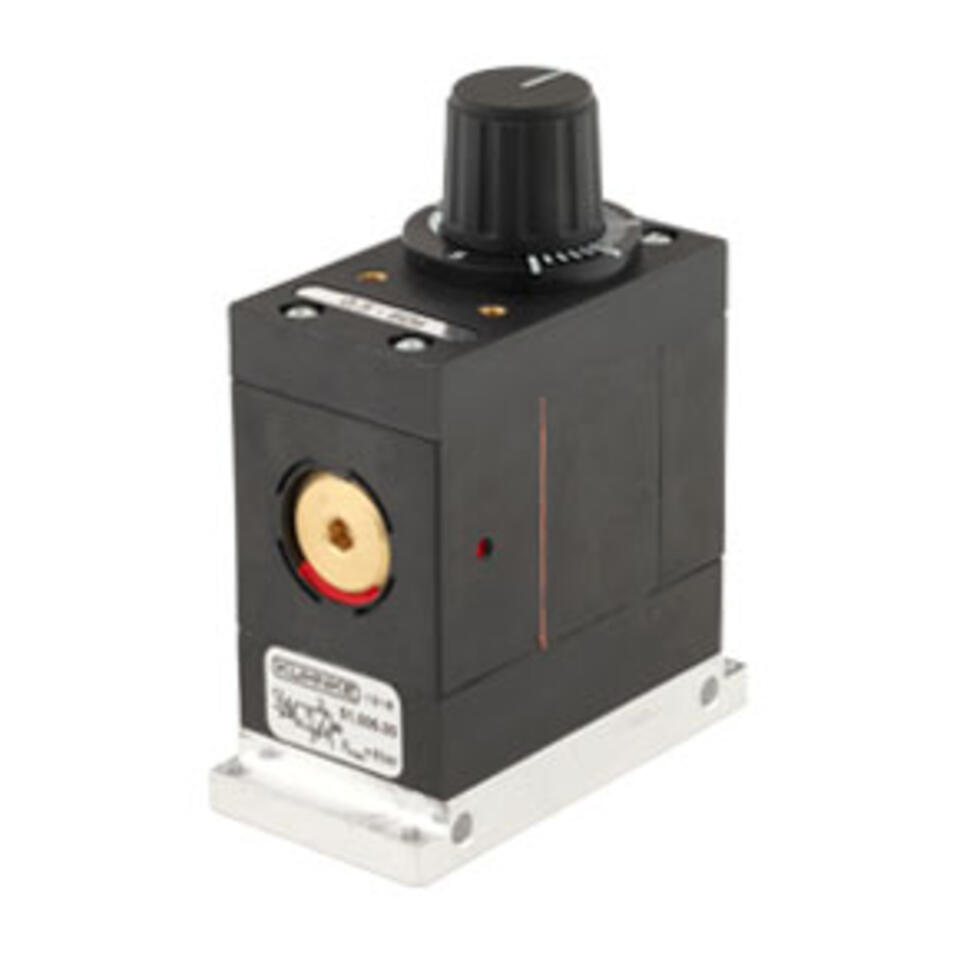

Kuhnke Pneumatisches Kurzzeit-Ventil (3/2-Wege NC, Anschlussplatte)
Pneumatische Zeitglieder werden zur zeitlich präzisen Steuerung von pneumatischen Drucksignalen in pneumatischen Schaltungen oder Anlagen eingesetzt. Die druckunabhängige Funktion der Zeitverzögerung startet bei Druckbeaufschlagung am Steueranschluss. Nach Ablauf der vorgewählten Zeit wird ein internes 3/2-Wege Sitzventil umgeschaltet. Das Signal steht an, bis der Steuerluftanschluss für min. 300 ms entlüftet wird. Dabei wird der Zeiter auf den vorgewählten Wert wieder zurückgesetzt. Die Zeitvorwahl ist je nach Ausführung zwischen 0,5 und 180 s möglich. Bauartbedingt darf das Steuerdruckniveau nicht unter das des Arbeitsdruckes sinken. Die Kuhnke pneumatischen Zeitglieder fallen nach der Zündgefahrenbewertung gemäss EN 13463-1 nicht unter die ATEX Richtlinien und sind somit auch in explosionsgefährdeten Bereichen nach IIG/ IID einsetzbar.
Technische Daten & Downloads
- Produktlinie - Produkttyp
- Zeitventil
- Druckbereich
- 1.5 - 8
- Befestigung
- Anschlussplatte
- Betätigungsart
- pneumatisch betätigt
- Medium
- Druckluft, ungeölt
- Umgebungstemperatur
- -10°C bis +60°C
- Marke
- Kendrion Kuhnke
- Downloads
- Schaltbeispiele_pneumatische_Zeitglieder.pdf Datasheet_PneumatischesKurzZeitventil.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | EAN | Zeitbereich | Ventilfunktion | pneumatische Anschlussart | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|
|
|
51.018.00 | 33024 |
|
3 - 180 sec | 3/2-Wege NC, Anschlussplatte | Gewindeanschluss M5 | 1 | Stk | |
|
|
51.006.00 | 50465 |
|
4030727504655 | 0.5 - 60 sec | 3/2-Wege NC, Anschlussplatte | M5 | 1 | Stk |
|
|
51.012.00 | 50471 |
|
4030727504716 | 1 - 120 sec | 3/2-Wege NC, Anschlussplatte | Gewindeanschluss M5 | 1 | Stk |
|
|
51.006.01 | 50473 |
|
4030727504730 | 0.5 - 60 sec | 3/2-Wege NO, Anschlussplatte | M5 | 1 | Stk |
|
|
51.012.01 | 50475 |
|
4030727504754 | 1 - 120 sec | 3/2-Wege NO, Anschlussplatte | M5 | 1 | Stk |
