Produkteigenschaften

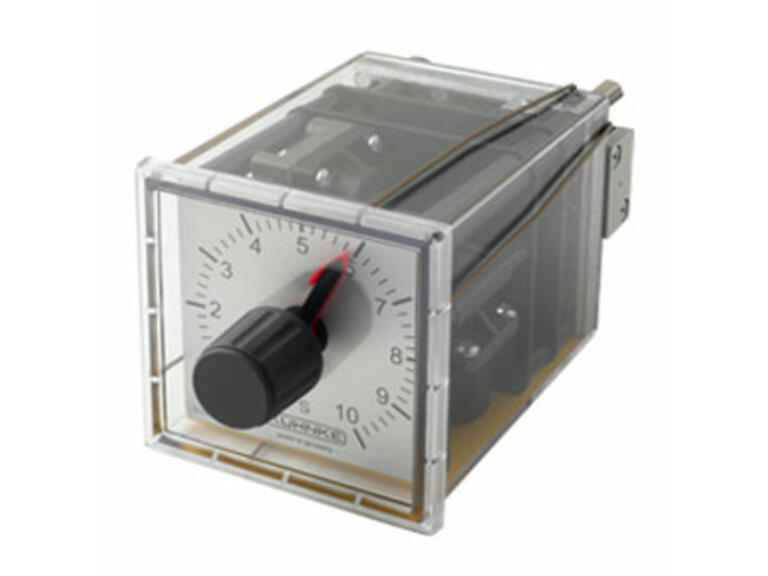

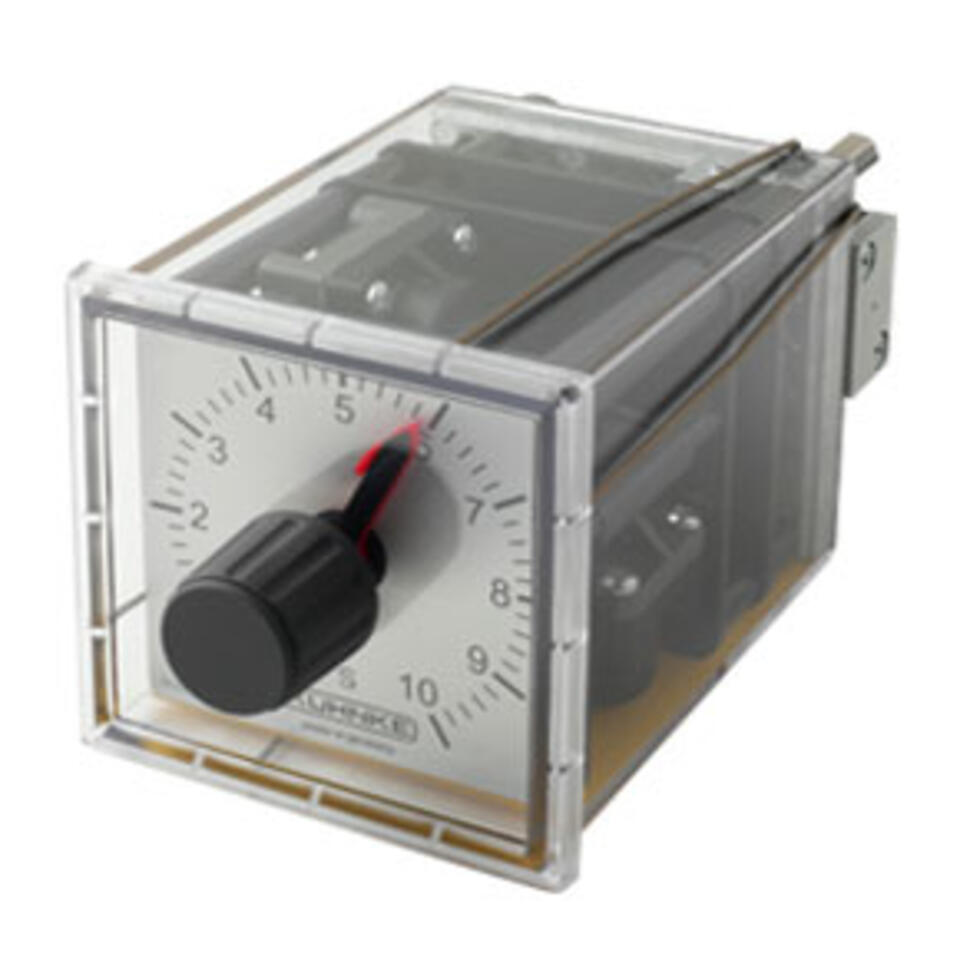

Kuhnke Pneumatisches Zeitventil (5/2-Wege, Schalttafeleinbau)
Pneumatische Zeitglieder werden zur zeitlich präzisen Steuerung von pneumatischen Drucksignalen in pneumatischen Schaltungen oder Anlagen eingesetzt. Die druckunabhängige Funktion der Zeitverzögerung startet bei Druckbeaufschlagung am Steueranschluss und ermöglicht durch ein druck- und fliehkraftgeregeltes Rotorsystem mit Untersetzung auch die Abdeckung grosser Zeitbereiche. Nach Ablauf der vorgewählten Zeit wird ein 5/2-Wege Stahlschieberventil umgeschaltet. Das Signal steht an, bis der Steuerluftanschluss für min. 200 ms entlüftet wird. Dabei wird der Zeiter auf den vorgewählten Wert wieder zurückgesetzt. Die Zeitvorwahl ist je nach Ausführung zwischen 0,3 sek. und 100 h möglich. Die Kuhnke pneumatischen Zeitglieder fallen nach der Zündgefahrenbewertung gemäss EN 13463-1 nicht unter die ATEX Richtlinien und sind somit auch in explosionsgefährdeten Bereichen nach IIG/ IID einsetzbar.
Technische Daten & Downloads
- Produktlinie - Produkttyp
- Zeitventil
- Druckbereich
- 0 - 10
- Ventilfunktion
- 5/2-Wege, Schalttafeleinbau
- Befestigung
- Schalttafeleinbau
- Betätigungsart
- pneumatisch betätigt
- pneumatische Anschlussart
- M5
- Medium
- Druckluft, ungeölt
- Umgebungstemperatur
- -10°C bis +60°C
- Marke
- Kendrion Kuhnke
- Downloads
- Schaltbeispiele_pneumatische_Zeitglieder.pdf Datasheet_PneumatischesZeitventil.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | EAN | Zeitbereich | VE | Einheit |
|---|---|---|---|---|---|---|---|
|
|
54.026 | 33026 |
|
4030727330261 | 3 - 100 h | 1 | Stk |
|
|
54.021 | 50154 |
|
4030727501548 | 0.3 - 10 sec | 1 | Stk |
|
|
54.023 | 50274 |
|
4030727502743 | 0.3 - 10 min | 1 | Stk |
|
|
54.022 | 50563 |
|
4030727505638 | 3 - 100 sec | 1 | Stk |
|
|
54.024 | 50564 |
|
4030727505645 | 3 - 100 min | 1 | Stk |
|
|
54.025 | 50565 |
|
4030727505652 | 0.3 - 10 h | 1 | Stk |
