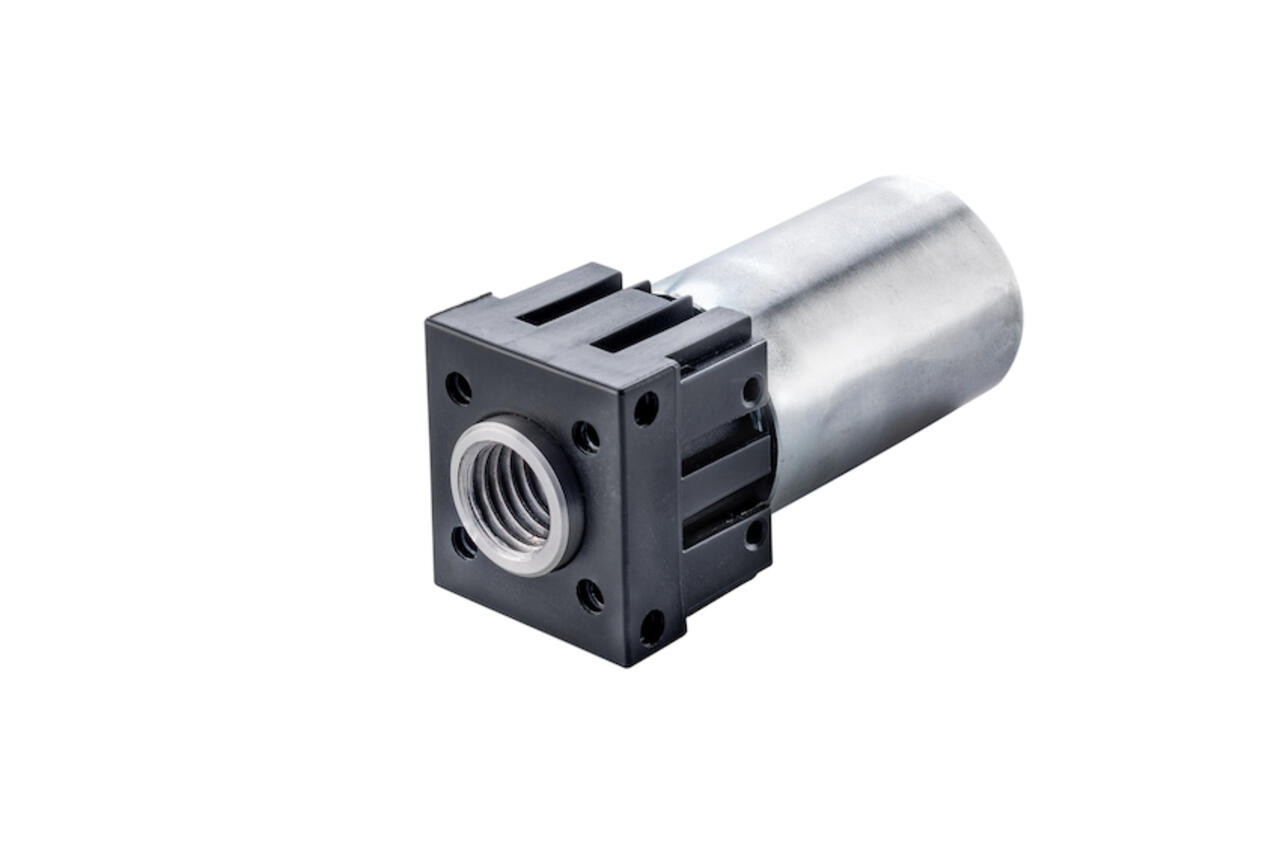

Bistabiler Verriegelungsmagnet Typ LLB
Eigenschaften
Bistabile Verriegelungsmagnete Locking Line der Kendrion
Die elektromagnetische Verriegelung LLB ist ein universell einsetzbares System, das auch speziell für mobile Anwendungen zum Einsatz kommt. Die komplette Verriegelungseinheit basiert auf einem bistabilen Elektromagneten, der sowohl über ein Netzteil als auch über eine Batterie betrieben werden kann.
Der Riegelbolzen wird mit Hilfe einer Rückstellfeder im offenen Zustand gehalten. Bei Stromzufuhr löst der Magnet aus und verschliesst durch das Ausfahren des Bolzens. Durch die Kraft eines Permanentmagneten wird der Riegelbolzen stromlos im geschlossenen Zustand gehalten. Damit spart der Magnet gegenüber konventionellen Hubmagneten bis zu 95% Energie ein.
Der Bolzen trägt zuverlässig Querkräfte von 1.000N bei einer Lebensdauer von mindestens 80.000 Schaltungen. Mit Sensoren zur Endlagen-Detektion kann die
Funktionalität der Verrieglung sicher überwacht werden.
Anpassungsmöglichkeiten:
. Hallsensor zur Positionserkennung ein- oder zweiseitig (auch nachrüstbar)
. Verdrehsicherung des Bolzen möglich
. Kundenseitige Verlängerung des Riegelbolzen über Gewinde
. Elektrischer Anschluss konfigurierbar
. Shotbolt-Funktion als Option: Schnappfunktion mit 45°-Schräge über verdrehsicheren Riegelbolzen ? Einheit kann ohne Stromzufuhr verriegelt werden (Stromimpuls nur zur Entriegelung)
*** Andere Hub-, Spannungs- und Befestigungsvarianten auf Anfrage ***
Technische Daten
- Spannungsart
- DC
- Hub
- 7 mm
- Kraft
- 30 N
- Querkraft auf Riegelbozen
- 1000 N
- Länge
- 71.5 mm
- Breite
- 25 mm
- Höhe
- 28 mm
- Anschlussart
- mit freien Litzen
- Einschaltdauer ED
- 25 %
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
