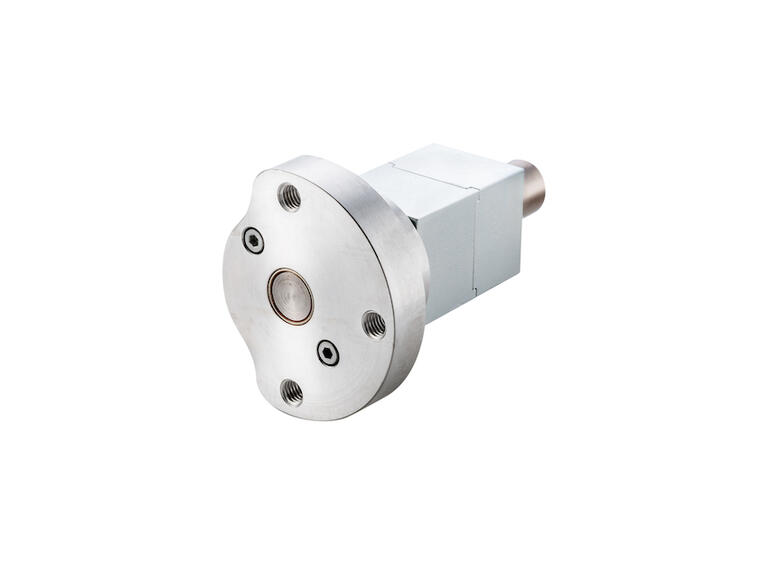

Aimant de verrouillage bistable type LLB
Propriétés
Aimants de verrouillage bistables Ligne de verrouillage du Kendrion
Le système de fermeture électromagnétique LLB est un système universel qui est également utilisé spécifiquement pour les applications mobiles. L'unité de verrouillage complète est basée sur un électroaimant bistable, qui peut être actionné aussi bien par un bloc d'alimentation que par une batterie.
Le boulon de verrouillage est maintenu ouvert par un ressort de rappel. Lorsqu'il est sous tension, l'aimant se déclenche et se ferme en déployant le boulon. Par la force d'un aimant permanent, le boulon de verrouillage est maintenu sans courant à l'état fermé. L'aimant économise ainsi jusqu'à 95% d'énergie par rapport aux aimants de levage conventionnels.
Le boulon supporte de manière fiable des forces transversales de 1 000 N avec une durée de vie d'au moins 80 000 manouvres. Avec des capteurs pour la détection de fin de course, le
Le fonctionnement de l'interverrouillage peut être surveillé en toute sécurité.
Possibilités de réglage :
- Capteur à effet Hall pour la détection de position sur un ou deux côtés (peut également être installé ultérieurement)
- Possibilité d'anti-rotation du boulon
- Rallonge côté client du boulon de verrouillage par filetage
- Connexion électrique configurable
- Fonction Shotbolt en option : fonction Snap avec inclinaison de 45° par pêne dormant ? L'appareil peut être verrouillé sans alimentation électrique (impulsion de courant uniquement pour déverrouillage)
*** Autres courses, tensions et variantes de montage sur demande ***
Spécifications techniques
- tension de service
- 24 V
- type de tension
- DC
- course
- 7 mm
- force
- 30 N
- force latérale sur les vérins de verrouillage
- 1000 N
- Longueur
- 71.5 mm
- largeur
- 25 mm
- hauteur
- 28 mm
- type de connexion
- mit freien Litzen
- cycle de service
- 25 %
- marque
- Kendrion (Donaueschingen/Engelswies) GmbH
