Verriegelungsmagnete Typ LLV-Kompakt
Eigenschaften
Verriegelungsmagnete Locking Line der Kendrion
Hubmagnete der Locking Line von Kendrion sind Verriegelungseinheiten speziell für den Einsatz in Schutzvorrichtungen. Bei der Entwicklung wurde besonderer Wert auf kompakte Bauart, hohe Lebensdauer sowie grosse Querkrafttragfähigkeit gelegt.
Elektromagnetische Verriegelungseinheiten kommen in Schutzvorrichtungen an Maschinen und Automatisierungseinrichtungen aller Art zum Einsatz, ebenso als direkte Funktion in Ablaufsteuerungen. Ausserdem eignen sich die Kompaktvarianten zur sicheren Verriegelung von Toren, Schränken und Schubladen.
Hubmagnete zählen zu den formschlüssigen Verriegelungen. Bei Hubmagneten als Riegeleinheit werden zwei Funktionen unterschieden:
- stromlos verriegelt (SV): Federkraft hält Bolzen in Riegelstellung
- stromlos entriegelt (SE): Federkraft hält Riegel offen, bestromt ist der Bolzen in Riegelstellung
- Bistabile Arbeitsweise (BI): Offene und verriegelte Riegelstellung stromlos, Stromzufuhr für Schaltvorgang
Je nach Bauart können die unterschiedlichsten Anforderungen erfüllt werden, bis hin zu speziellen Forderungen aus Unfallverhütungsvorschriften. Zur Funktionsüberwachung können im Gerät Mikroschalter bzw. Hall-Sensoren integriert werden, welche eine Rückmeldung über die Bolzenstellung geben.
Zur Erhöhung der Querkrafttragfähigkeit sind bei einigen Geräten Magnetanker und Verriegelungsbolzen separat in wartungsfreien Lagern hoher Verschleißfestigkeit geführt. Die Riegelbolzen selbst sind grösstenteils aus Edelstahl gefertigt.

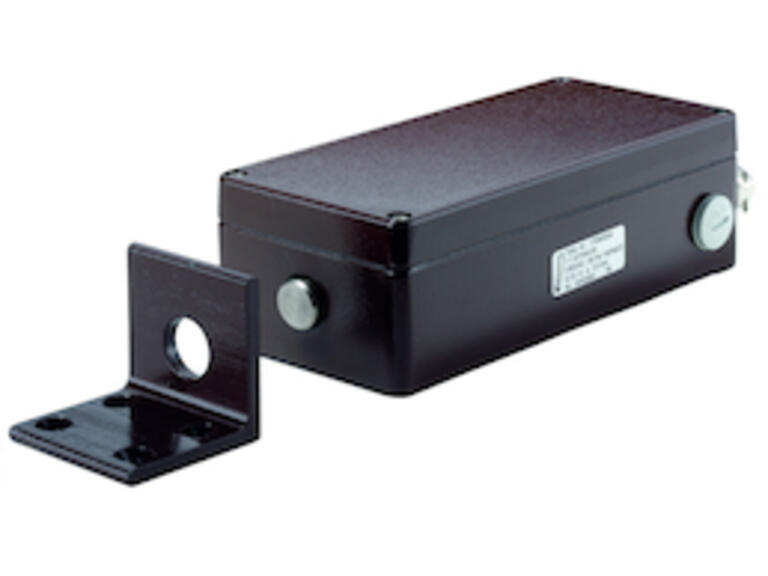

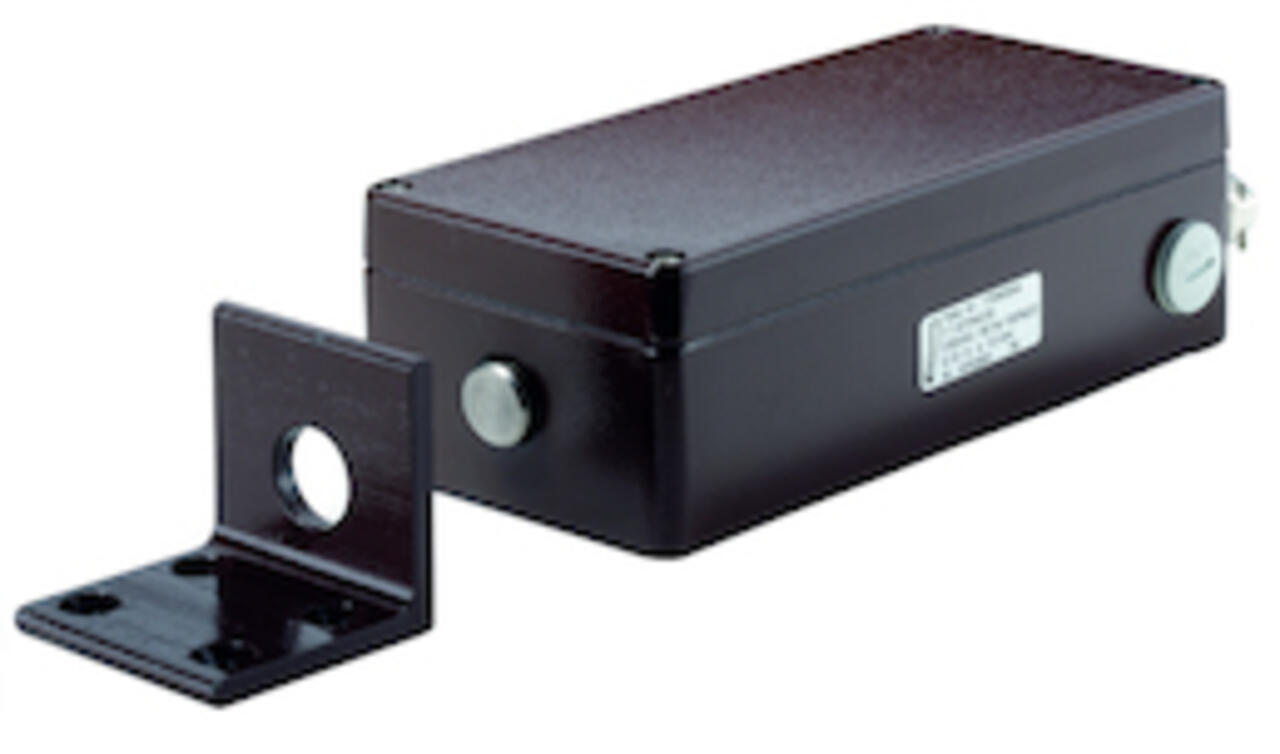

Verriegelungsmagnete Typ LLV-Kompakt
Diese Verriegelungsmagnete werden vorzugsweise als Sicherungselemente von Türen oder ähnlichen Abschlüssen in der Sicherheits-, Brandschutz-, Lüftungs- und Klimatechnik sowie im Objektschutz eingesetzt.
Die Verriegelung erfolgt je nach Typ durch Bestromung des Magneten (Arbeitsstromprinzip) oder stromlos durch Federkraft (Ruhestromprinzip).
Die ausgefahrene Stellung des Riegelbolzens wird durch einen eingebauten Mikroschalter angezeigt (Umax 250 V DC oder mit AC über eingebauten Gleichrichter).
Zubehör:
Gegenlager
Technische Daten
- Hub
- 12 mm
- Querkraft auf Riegelbozen
- 1500 N
- Durchmesser Riegelbolzen
- 16 mm
- Länge
- 175 mm
- Breite
- 80 mm
- Höhe
- 57 mm
- Notentriegelung
- nein
- Einschaltdauer ED
- 100 %
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
