Verriegelungsmagnete Typ LLV

Eigenschaften

Verriegelungsmagnete Locking Line der Kendrion

Hubmagnete der Locking Line von Kendrion sind Verriegelungseinheiten speziell für den Einsatz in Schutzvorrichtungen. Bei der Entwicklung wurde besonderer Wert auf kompakte Bauart, hohe Lebensdauer sowie grosse Querkrafttragfähigkeit gelegt.

Elektromagnetische Verriegelungseinheiten kommen in Schutzvorrichtungen an Maschinen und Automatisierungseinrichtungen aller Art zum Einsatz, ebenso als direkte Funktion in Ablaufsteuerungen. Ausserdem eignen sich die Kompaktvarianten zur sicheren Verriegelung von Toren, Schränken und Schubladen.

Hubmagnete zählen zu den formschlüssigen Verriegelungen. Bei Hubmagneten als Riegeleinheit werden zwei Funktionen unterschieden:

- stromlos verriegelt (SV): Federkraft hält Bolzen in Riegelstellung
- stromlos entriegelt (SE): Federkraft hält Riegel offen, bestromt ist der Bolzen in Riegelstellung
- Bistabile Arbeitsweise (BI): Offene und verriegelte Riegelstellung stromlos, Stromzufuhr für Schaltvorgang

Je nach Bauart können die unterschiedlichsten Anforderungen erfüllt werden, bis hin zu speziellen Forderungen aus Unfallverhütungsvorschriften. Zur Funktionsüberwachung können im Gerät Mikroschalter bzw. Hall-Sensoren integriert werden, welche eine Rückmeldung über die Bolzenstellung geben.

Zur Erhöhung der Querkrafttragfähigkeit sind bei einigen Geräten Magnetanker und Verriegelungsbolzen separat in wartungsfreien Lagern hoher Verschleißfestigkeit geführt. Die Riegelbolzen selbst sind grösstenteils aus Edelstahl gefertigt.

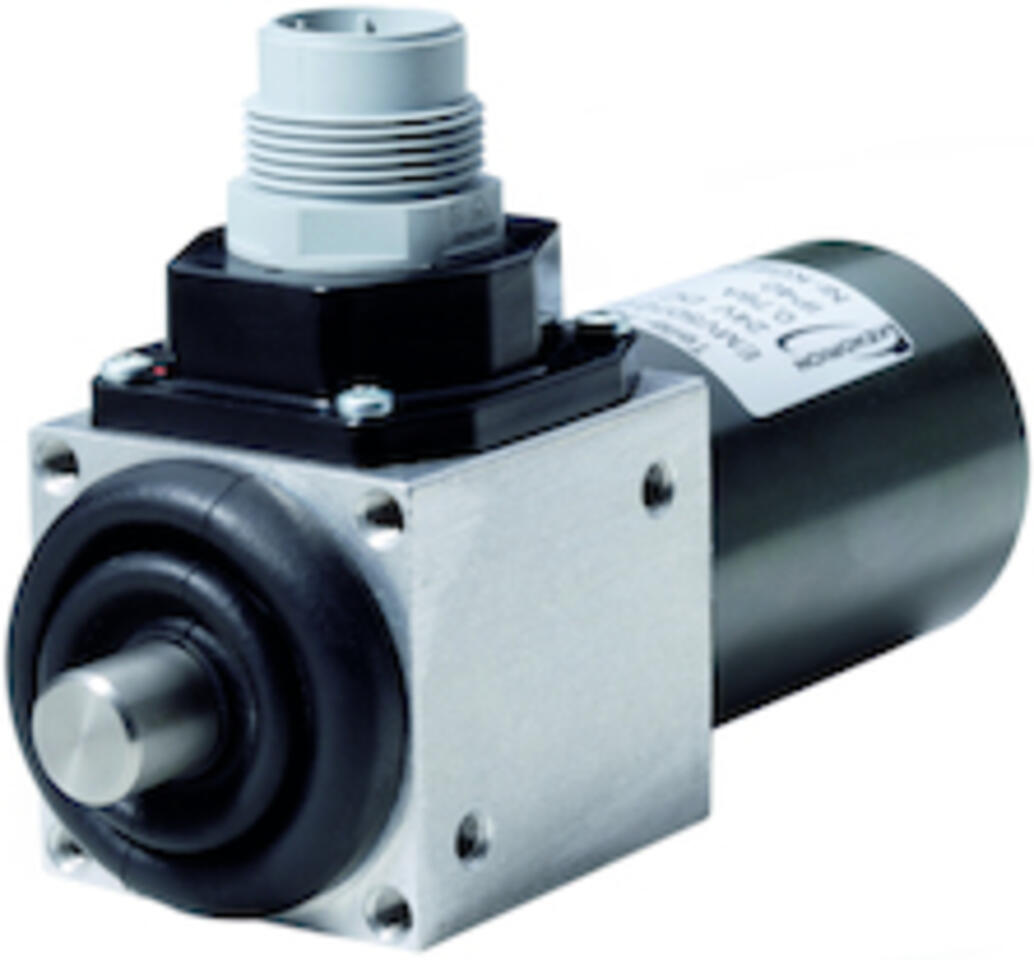

Verriegelungsmagnete Typ LLV

Bei der elektromagnetische Verriegelungseinheit LLV erfolgt die Hubbewegung von der Hubanfangslage in die Hubendlage (aktive Bewegungsrichtung), während die Ankerrückstellung durch eine eingebaute Federkraft (passive Bewegungsrichtung) erfolgt.

Je nach Anforderung stehen zwei Arten von Magneten zur Verfügung:
1. Stromlos verriegelt (SV): Federkraft hält Bolzen in Riegelstellung
2. Stromlos entriegelt (SE): Federkraft hält Riegel offen, bestromt ist verriegelt.

Magnetanker und Verriegelungsbolzen sind separat in wartungsfreien Lagern geführt. Der Riegelbolzen ist aus nichtrostendem und unmagnetischem Edelstahl hergestellt. Der Mikroschalter, welcher direkt im Riegelgehäuse eingebaut ist, meldet die jeweilige Lage des Riegelbolzens ca. 0,5 mm bis 1 mm nach Verlassen der Hubanfangslage bzw. vor Erreichen des Hubendlage.

Die Befestigung erfolgt je nach Gerätetyp seitlich und oder stirnseitig über Gewindebohrungen. Zu den verschiedenen Typen der LLV-Baureihe gibt es passende Anschlussstecker, die auf Seite 13 aufgeführt sind.

Alle Produkte sind gefertigt und geprüft nach DIN VDE 0580/07.2000. Konstruktionsänderungen vorbehalten

Technische Daten

Betriebsspannung
24 V
Spannungsart
DC
Einschaltdauer ED
100 %
Umgebungstemperatur
0°C bis +40°C
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Hub Kraft Querkraft auf Riegelbozen Durchmesser Riegelbolzen Länge Breite Höhe Verriegelungsart Signalgeber Notentriegelung VE Einheit
1333420 LLV040001 8 mm 5 N 1200 N 10 mm 121 mm 40 mm 40 mm stromlos entriegelt (SE) Hubanfang und Hubende nein 1 Stk
1333424 LLV040002 8 mm 5 N 1200 N 10 mm 121 mm 40 mm 40 mm stromlos verriegelt (SV) Hubanfang und Hubende nein 1 Stk
1333547 LLV050058 10 mm 7 N 3000 N 14 mm 148 mm 50 mm 50 mm stromlos verriegelt (SV) Hubanfang und Hubende nein 1 Stk
1333580 LLV050080 10 mm 7 N 3000 N 14 mm 171 mm 50 mm 50 mm stromlos verriegelt (SV) Hubanfang und Hubende manuell 1 Stk
1333550 LLV050060 10 mm 7 N 3000 N 14 mm 148 mm 50 mm 50 mm stromlos entriegelt (SE) Hubanfang und Hubende nein 1 Stk
1333585 LLV050081 10 mm 10 N 3000 N 14 mm 148 mm 50 mm 50 mm stromlos verriegelt (SV) Hubanfang nein 1 Stk
1333560 LLV050070 10 mm 10 N 3000 N 14 mm 148 mm 50 mm 50 mm stromlos entriegelt (SE) Hubanfang nein 1 Stk
1333655 LLV060076 15 mm 12 N 4000 N 15 mm 204 mm 80 mm 60 mm stromlos verriegelt (SV) Hubanfang und Hubende manuell 1 Stk
Art.Nr. Kurzbezeichnung
3141053 Gerätesteckdose RSG 6 zu LLV050058, LLV050060, LLV050080 und LLV060076 (inkl. 7 Buchsenkontakte 3141094)
430006 Gerätesteckdose DIN EN 175301-803 - GD 211/311 - 43-1702-820-04 - ohne Brückengleichrichter
3141046 Gerätestecker GD209 zu LLV050070 und LLV050081 - Bauform A
510-00010 Gerätesteckdose WSK 6 zu LLV040002
Änderungen vorbehalten
