Produkteigenschaften

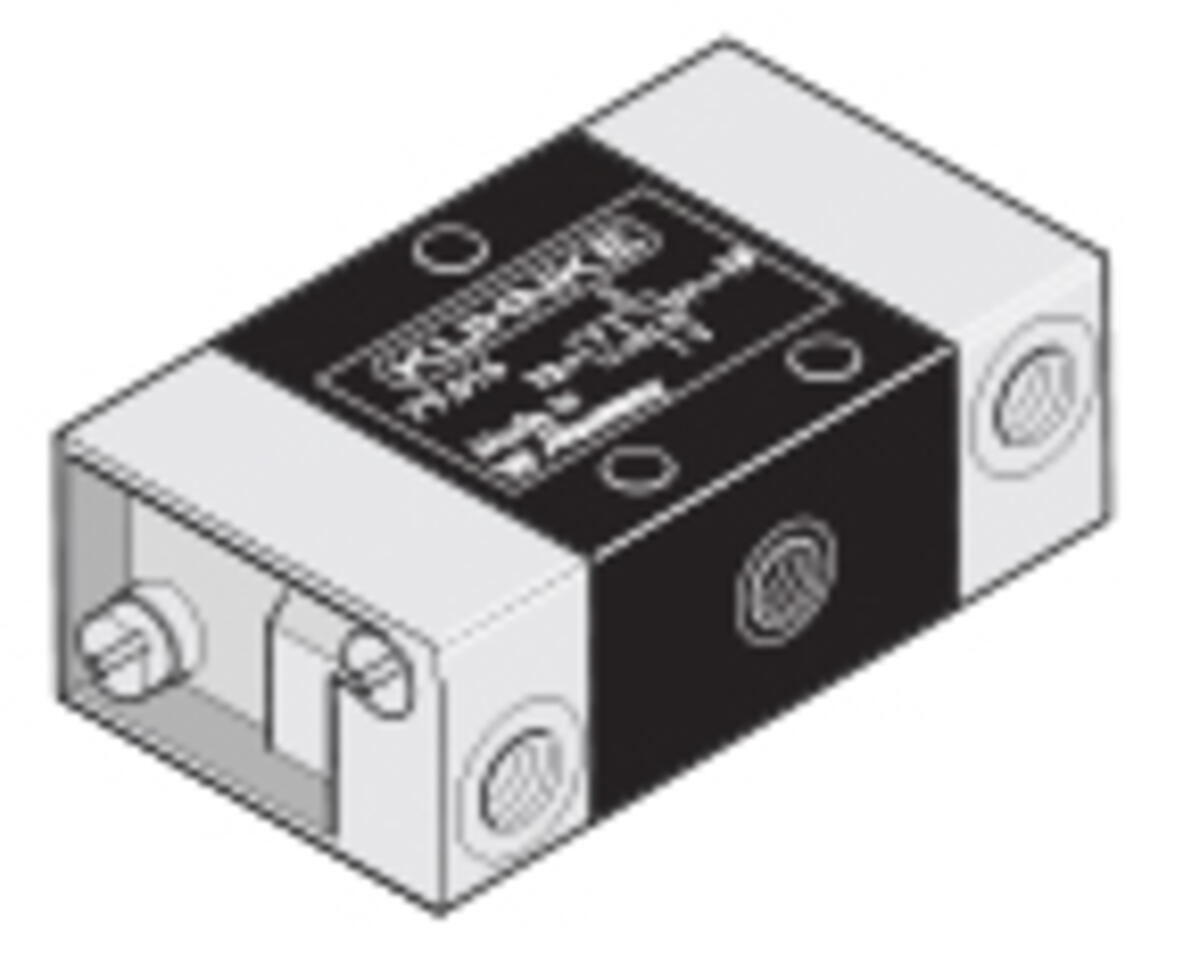

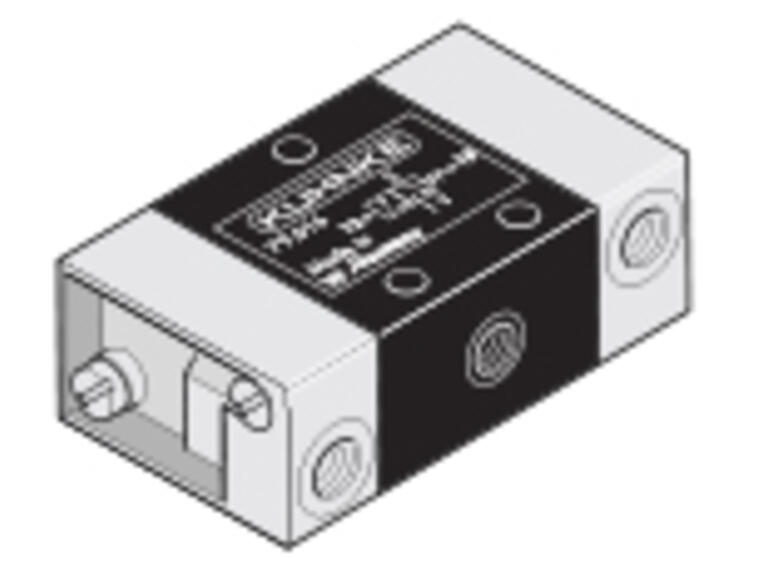

Pneumatisch betätigte Ventile – Typ 79 – NW 2
Stahlschieber-Ventile
Funktionsmöglickeiten:
– mit/ohne Vorsteuerung
– NW 2 und 4 mm
– inline oder für A-Platten
– A-Platten Seite 1-220 ff
Technische Daten:
Diese beziehen sich auf alle Stahl-Schieberventile NW 2 und 4. Abweichungen hiervon, bedingt durch unterschiedliche Betätigungsarten, sind gesondert zu den einzelnen Betätigungsarten aufgeführt.
Druckbereich: 10 bar
Nennweite: 2 mm/4 mm
Funktion: 3/2- und 5/2-Wege
Umgebungstemperatur: – 10 °C … + 70 °C*
(für Blendeventile 0 °C … + 70 °C)
Werkstoffe: Gehäuse: Al-Legierung
Gehäusedeckel: Zinklegierung oder Makrolon
Steuerschieber: Stahl, gehärtet, korrosionsbeständig
Schmiermittel: Shell Tellus C10 oder gleichwertig
Einbaulage: beliebig
Druckmittelanschluss: M5, G1/8.
Min. Steuerdrücke bei
a) Federrückstellung min. 2 bar
b) Rückstellung durch Druckbeaufschlagung (Ventil mit Haftverhalten)
min.1,5 bar
Medium:
Gefilterte (5 µm), geölte oder gefilterte
nicht geölte Druckluft oder andere gasförmige Medien mit zulässiger Viskosität
nach ISO-VG 10.
Technische Daten & Downloads
- Produktlinie - Produkttyp
- Stahlschieber-Ventil
- Betätigungsart
- pneumatisch betätigt
- Druckbereich
- 0 - 10
- Ventilfunktion
- 3/2-Wege
- Nennweite
- 2.00 mm
- Medium
- Gefilterte (5 µm), geölte oder ungeölte Luft
- pneumatische Anschlussart
- M5
- Umgebungstemperatur
- -10°C bis +70°C
- Marke
- BSG Solutions / The Shift
- Downloads
- Datasheet_Ventile_Serie79_pneumatisch.pdf Datasheet_Ventile_Serie79bis87_pneumatisch.pdf
| Menge | Art. Nr. | Bezeichnung | Lager | VE | Einheit |
|---|---|---|---|---|---|
|
|
79.016 | 25838 |
|
1 | Stk |
