79.012

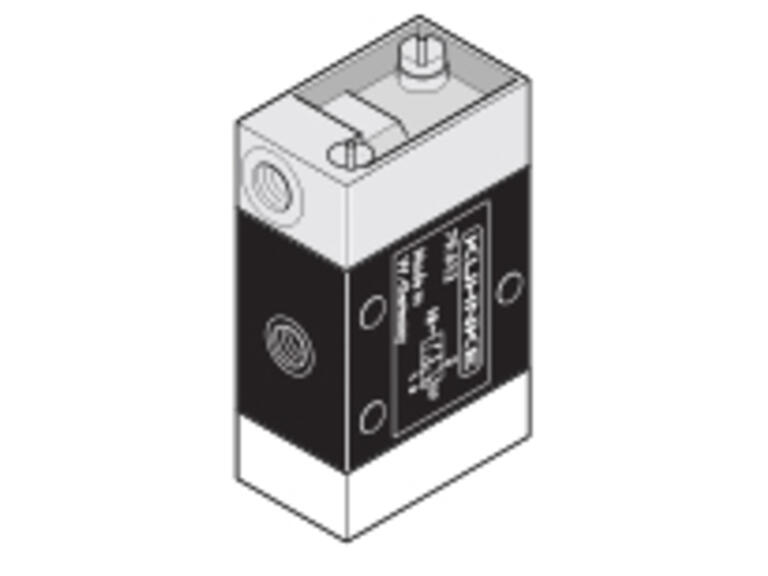

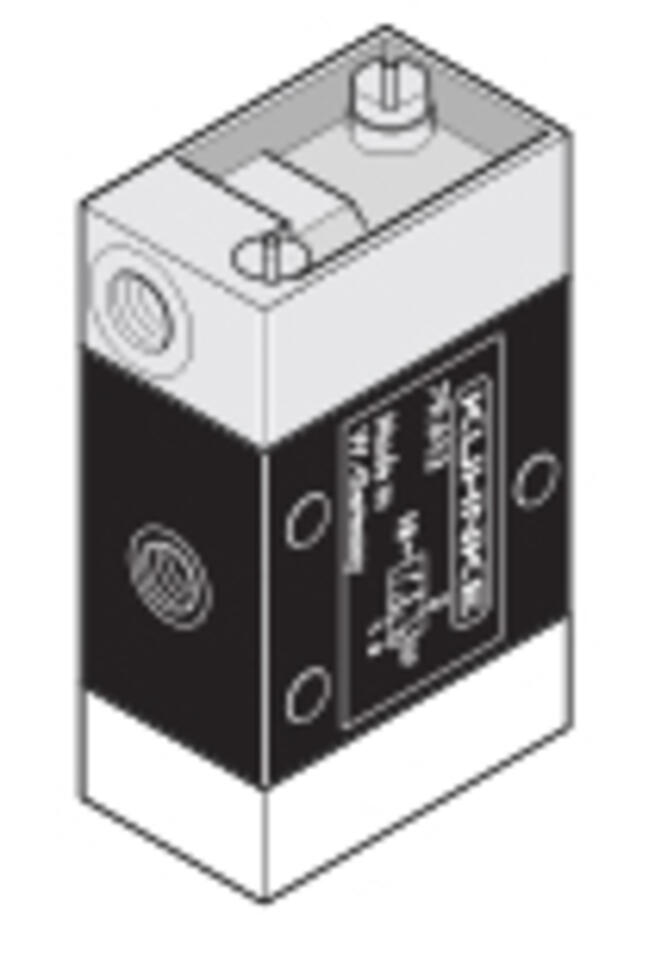

Pneumatisch betätigtes Ventil Typ 79 - 10bar, NW2, 3/2-Wege

Eigenschaften

Pneumatisch betätigte Ventile - Typ 79 - NW 2

Stahlschieber-Ventile

Funktionsmöglickeiten:
- mit/ohne Vorsteuerung
- NW 2 und 4 mm
- inline oder für A-Platten
- A-Platten Seite 1-220 ff

Technische Daten:

Diese beziehen sich auf alle Stahl-Schieberventile NW 2 und 4. Abweichungen hiervon, bedingt durch unterschiedliche Betätigungsarten, sind gesondert zu den einzelnen Betätigungsarten aufgeführt.

Druckbereich: 10 bar
Nennweite: 2 mm/4 mm
Funktion: 3/2- und 5/2-Wege
Umgebungstemperatur: - 10 °C ... + 70 °C*
(für Blendeventile 0 °C ... + 70 °C)
Werkstoffe: Gehäuse: Al-Legierung
Gehäusedeckel: Zinklegierung oder Makrolon
Steuerschieber: Stahl, gehärtet, korrosionsbeständig
Schmiermittel: Shell Tellus C10 oder gleichwertig
Einbaulage: beliebig
Druckmittelanschluss: M5, G1/8.

Min. Steuerdrücke bei
a) Federrückstellung min. 2 bar
b) Rückstellung durch Druckbeaufschlagung (Ventil mit Haftverhalten)
min.1,5 bar

Medium:
Gefilterte (5 µm), geölte oder gefilterte
nicht geölte Druckluft oder andere gasförmige Medien mit zulässiger Viskosität
nach ISO-VG 10.

Technische Daten

Produkttyp
Stahlschieber-Ventil
Betätigungsart
pneumatisch betätigt
Druckbereich
0 - 10 bar
Ventilfunktion
3/2-Wege
Nennweite
2.00 mm
Medium
Gefilterte (5 µm), geölte oder ungeölte Luft
pneumatische Anschlussart
M5
Umgebungstemperatur
-10°C bis +70°C
Marke
BSG Solutions / The Shift
Menge Art.Nr. Bezeichnung Lager VE Einheit
79.012 18673 1 Stk
Änderungen vorbehalten
