79.012

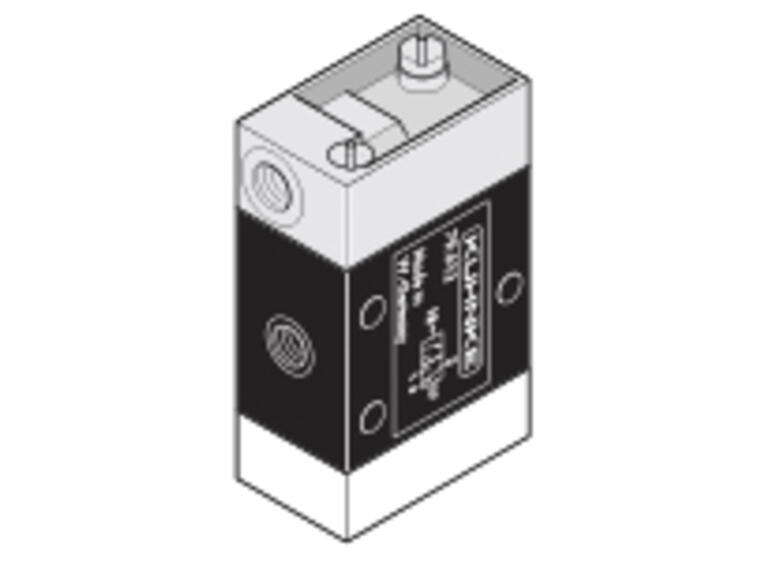

Vanne à commande pneumatique type 79 - 10bar, NW2, 3/2 voies
Propriétés
Vannes à commande pneumatique - Type 79 - NW 2
Robinets-vannes en acier
Possibilités fonctionnelles :
- avec/sans contrôle du pilote
- NW 2 et 4 mm
- en ligne ou pour les plaques A
- Plaques A, pages 1-220 et suivantes
Données techniques :
Ces valeurs se rapportent à tous les distributeurs à tiroir en acier NW 2 et 4. Les écarts par rapport à ces valeurs, dus aux différents types d'actionnement, sont indiqués séparément pour chaque type d'actionnement.
Gamme de pression : 10 bar
Largeur nominale : 2 mm/4 mm
Fonction : 3/2- et 5/2-voies
Température ambiante : - 10 °C ... + 70 °C*
(pour les vannes à orifice 0 °C ... + 70 °C)
Matériaux : Boîtier : alliage d'aluminium
Couvercle du boîtier : alliage de zinc ou Makrolon
Bobine : Acier, trempé, résistant à la corrosion
Lubrifiant : Shell Tellus C10 ou équivalent
Position de montage : au choix
Raccordement du fluide sous pression : M5, G1/8.
Pressions de contrôle minimales avec
a) Ressort de rappel min. 2 bar
b) Réinitialisation par pressurisation (valve avec action de maintien)
min.1.5 bar
Moyen :
Filtré (5 µm), lubrifié ou filtré
air comprimé non huilé ou autres fluides gazeux de viscosité admissible
selon la norme ISO-VG 10.
Spécifications techniques
- Produkttyp
- Stahlschieber-Ventil
- Betätigungsart
- pneumatisch betätigt
- Druckbereich
- 0 - 10 bar
- Ventilfunktion
- 3/2-Wege
- Nennweite
- 2.00 mm
- Medium
- Gefilterte (5 µm), geölte oder ungeölte Luft
- pneumatische Anschlussart
- M5
- Umgebungstemperatur
- -10°C bis +70°C
- marque
- BSG Solutions / The Shift
