79.016

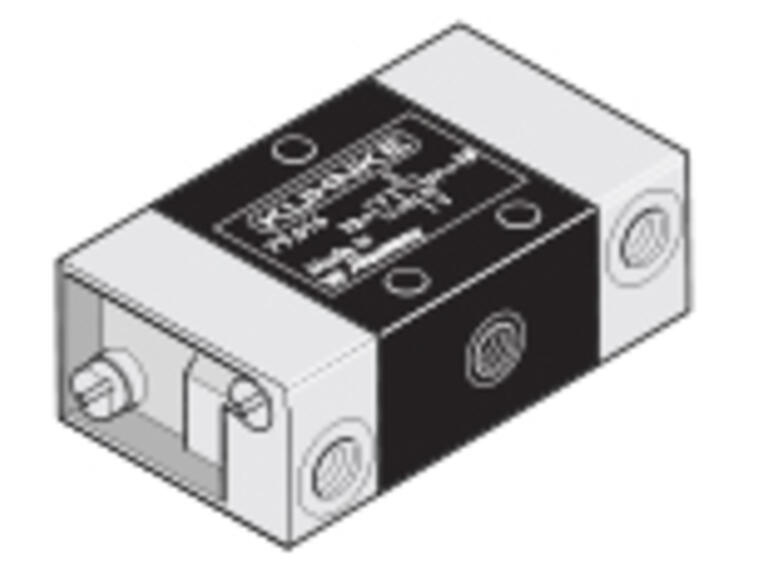

Vanne à commande pneumatique type 79 – 10bar, NW2, 3/2 voies

Vannes à commande pneumatique – Type 79 – NW 2

Robinets-vannes en acier

Possibilités fonctionnelles :
– avec/sans contrôle du pilote
– NW 2 et 4 mm
– en ligne ou pour les plaques A
– Plaques A, pages 1-220 et suivantes

Données techniques :

Ces valeurs se rapportent à tous les distributeurs à tiroir en acier NW 2 et 4. Les écarts par rapport à ces valeurs, dus aux différents types d’actionnement, sont indiqués séparément pour chaque type d’actionnement.

Gamme de pression : 10 bar
Largeur nominale : 2 mm/4 mm
Fonction : 3/2- et 5/2-voies
Température ambiante : – 10 °C … + 70 °C*
(pour les vannes à orifice 0 °C … + 70 °C)
Matériaux : Boîtier : alliage d’aluminium
Couvercle du boîtier : alliage de zinc ou Makrolon
Bobine : Acier, trempé, résistant à la corrosion
Lubrifiant : Shell Tellus C10 ou équivalent
Position de montage : au choix
Raccordement du fluide sous pression : M5, G1/8.

Pressions de contrôle minimales avec
a) Ressort de rappel min. 2 bar
b) Réinitialisation par pressurisation (valve avec action de maintien)
min.1.5 bar

Moyen :
Filtré (5 µm), lubrifié ou filtré
air comprimé non huilé ou autres fluides gazeux de viscosité admissible
selon la norme ISO-VG 10.
