74.001

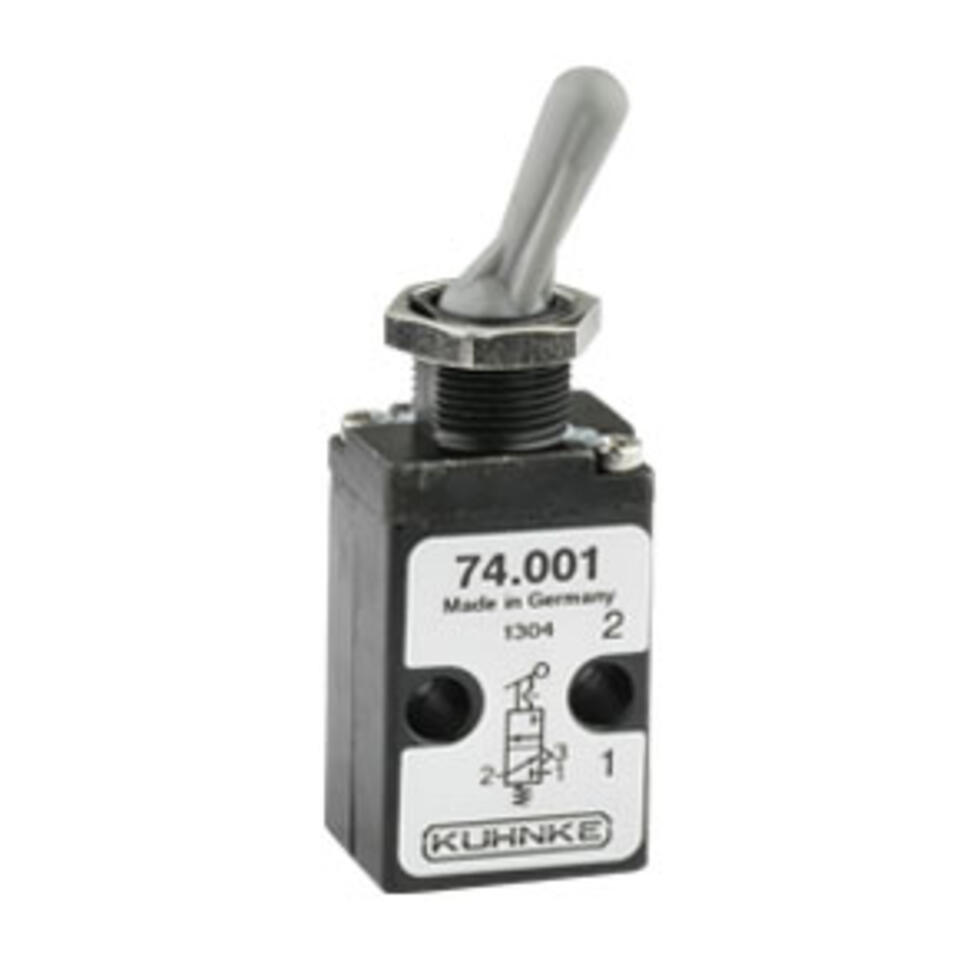

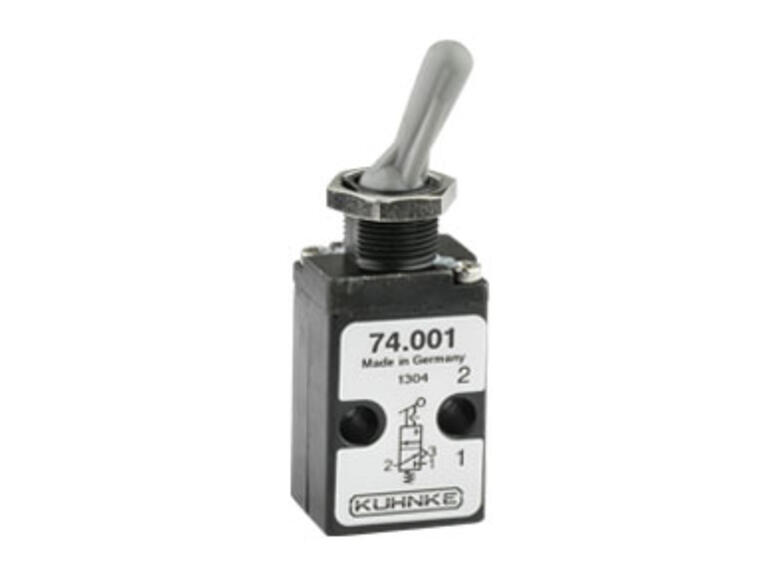

Mechanisch betätigtes Ventil Typ 74 - 0-12bar, NW2, 3/2-Wege NC

Eigenschaften

Kuhnke Mechanisch und manuell betätigte Ventile

Mechanisch und manuell betätigte Ventile wurden speziell für den Einsatz in Betätigungseinrichtungen und Schalttafeln entwickelt. Aufgrund der kompakten Bauweise ist ein Einbau in räumlich begrenzter Umgebung möglich. Als Betätigungsoptionen stehen typenabhängig Stössel, Druckknöpfe, Handhebel sowie Rollen- oder Kipprollenhebel zur Auswahl. Abwandlungen dieser direktgesteuerten Ventile sind auf Anfrage möglich, zum Beispiel als sauerstoffgerechte Ausführung zur manuellen Dosierung von Sauerstoff in Beatmungsgeräten.


Kuhnke Mechanisch betätigtes Ventil Typ 74

Dieses Sitzventil wurde speziell für den Einsatz in Schalttafeln und Betätigungseinrichtungen entwickelt. Verschiedene Betätigungsmöglichkeiten (Stössel, Knopf, Hebel, Kugelhebel, Tastrolle mit/ohne Leerrücklauf für Tastenaufsätze).

Werkstoffe: Gehäuse: Zink, Dichtung: Perbunan

Technische Daten

Produkttyp
Sitzventil
Betätigungsart
mechanisch betätigt, Handhebel
Druckbereich
0 - 12 bar
Ventilfunktion
3/2-Wege NC
Nennweite
2.00 mm
kv-Wert
1.3 l/min
Medium
Gefilterte (5 µm), geölte oder ungeölte Luft
pneumatische Anschlussart
M5
Rückstellung
Feder
Umgebungstemperatur
-10°C bis +60°C
Wirkungsweise des Ventils
direktgesteuert
Marke
Kendrion Kuhnke
Menge Art.Nr. Bezeichnung Lager EAN VE Einheit
74.001 52931 4030727529313 1 Stk
Änderungen vorbehalten
