72.010

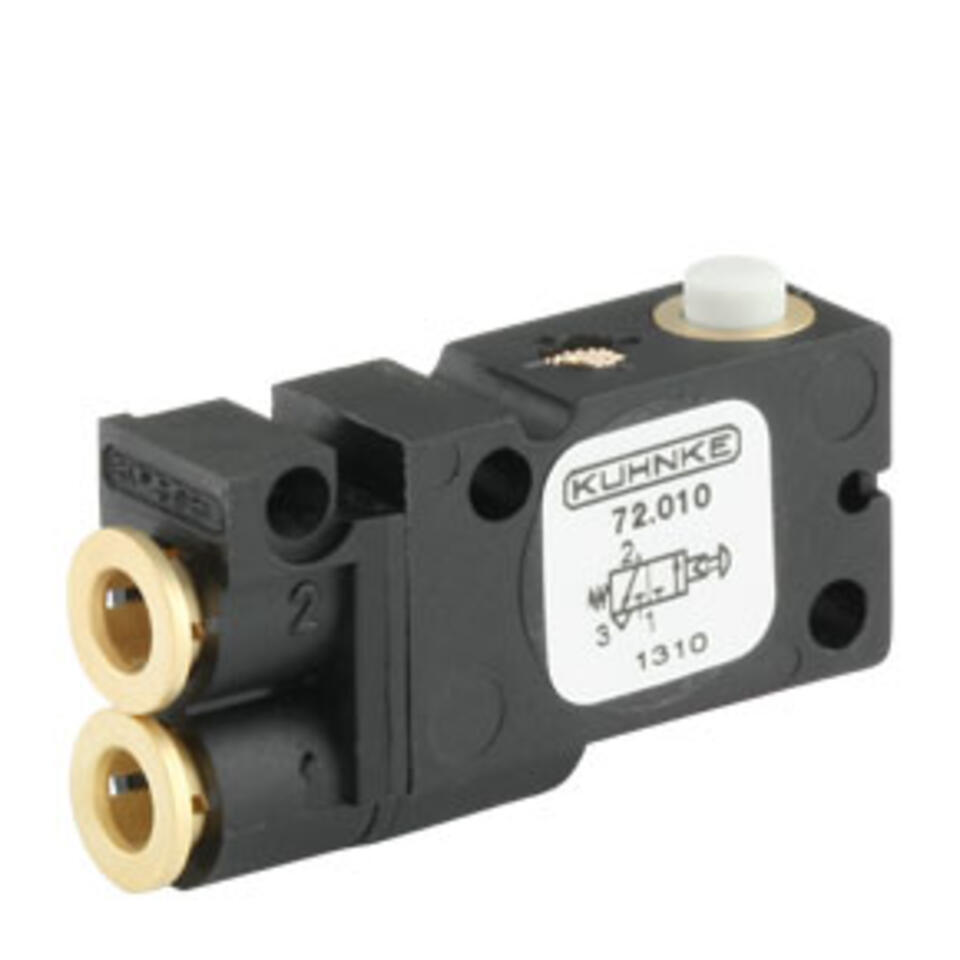

Mechanisch betätigtes Ventil Typ 72 - 1.5-8bar, NW2, 3/2-Wege NC

Eigenschaften

Kuhnke Mechanisch und manuell betätigte Ventile

Mechanisch und manuell betätigte Ventile wurden speziell für den Einsatz in Betätigungseinrichtungen und Schalttafeln entwickelt. Aufgrund der kompakten Bauweise ist ein Einbau in räumlich begrenzter Umgebung möglich. Als Betätigungsoptionen stehen typenabhängig Stössel, Druckknöpfe, Handhebel sowie Rollen- oder Kipprollenhebel zur Auswahl. Abwandlungen dieser direktgesteuerten Ventile sind auf Anfrage möglich, zum Beispiel als sauerstoffgerechte Ausführung zur manuellen Dosierung von Sauerstoff in Beatmungsgeräten.

Kuhnke Mechanisch betätigtes Ventil Typ 72

Das Mini-Tastventil wurde speziell als kleines Signalglied in Mikroschalterbaugrösse für räumlich begrenzten Einbau entwickelt. Das Funktionsprinzip lässt eine große Nennweite bei kleinster Abmessung zu. Die Vorsteuerung über einen bauartbedingten Luftaustritt am Schlauchnippel erfordert nur eine sehr geringe Betätigungskraft für das Absperren des Steuerluftanschlusses.

Werkstoffe: Polyamid, Al, Perbunan

Technische Daten

Produkttyp
Sitzventil
Betätigungsart
mechanisch betätigt, Stössel
Druckbereich
1.5 - 8 bar
Ventilfunktion
2/2-Wege NC
Nennweite
2.00 mm
kv-Wert
0.8 l/min
Medium
Gefilterte (5 µm), geölte oder ungeölte Luft
pneumatische Anschlussart
M5
Rückstellung
Feder
Umgebungstemperatur
-10°C bis +60°C
Wirkungsweise des Ventils
vorgesteuert
Marke
Kendrion Kuhnke
Menge Art.Nr. Bezeichnung Lager EAN VE Einheit
72.010 50271 4030727502712 1 Stk
Änderungen vorbehalten
