Produkteigenschaften
Kuhnke Mechanisch und manuell betätigte Ventile
Mechanisch und manuell betätigte Ventile wurden speziell für den Einsatz in Betätigungseinrichtungen und Schalttafeln entwickelt. Aufgrund der kompakten Bauweise ist ein Einbau in räumlich begrenzter Umgebung möglich. Als Betätigungsoptionen stehen typenabhängig Stössel, Druckknöpfe, Handhebel sowie Rollen- oder Kipprollenhebel zur Auswahl. Abwandlungen dieser direktgesteuerten Ventile sind auf Anfrage möglich, zum Beispiel als sauerstoffgerechte Ausführung zur manuellen Dosierung von Sauerstoff in Beatmungsgeräten.

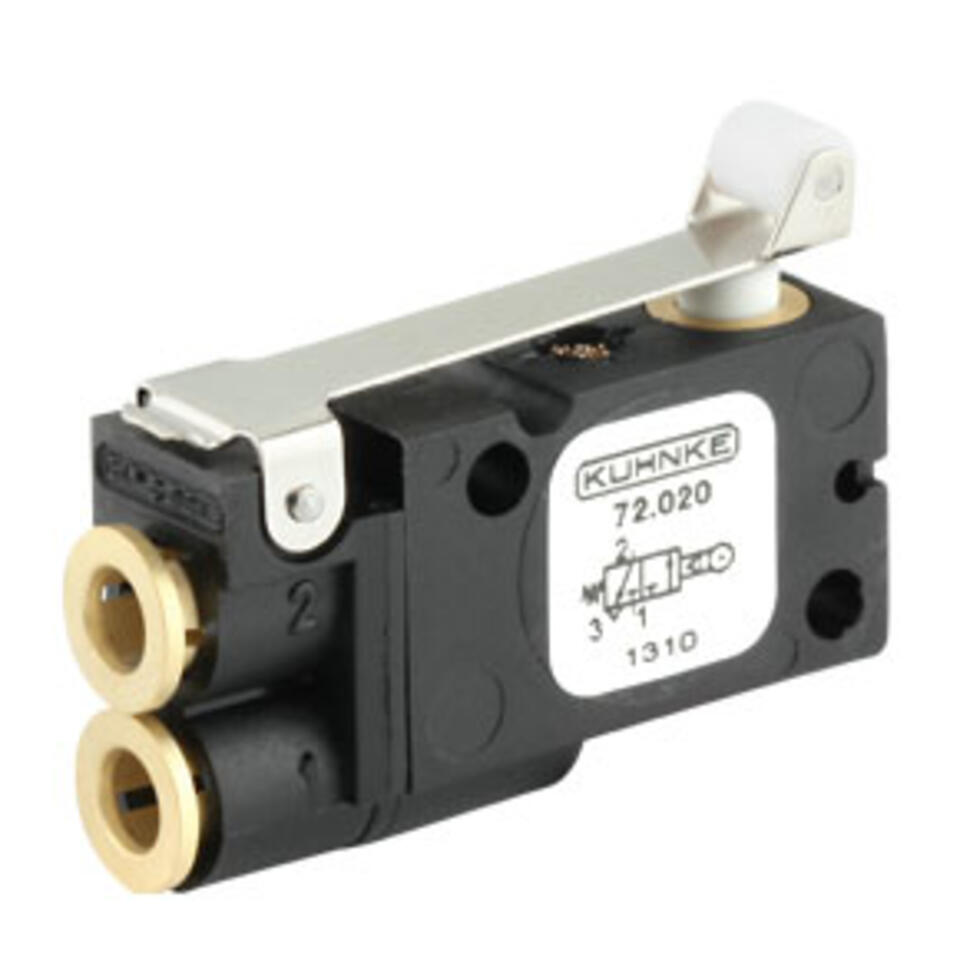

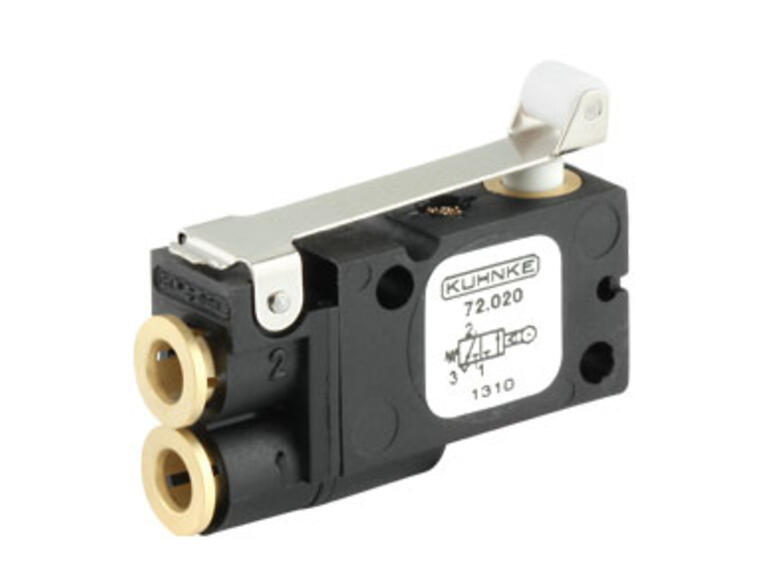

Kuhnke Mechanisch betätigtes Ventil Typ 72
Das Mini-Tastventil wurde speziell als kleines Signalglied in Mikroschalterbaugrösse für räumlich begrenzten Einbau entwickelt. Das Funktionsprinzip lässt eine große Nennweite bei kleinster Abmessung zu. Die Vorsteuerung über einen bauartbedingten Luftaustritt am Schlauchnippel erfordert nur eine sehr geringe Betätigungskraft für das Absperren des Steuerluftanschlusses.
Werkstoffe: Polyamid, Al, Perbunan
Technische Daten & Downloads
- Produktlinie - Produkttyp
- Sitzventil
- Betätigungsart
- mechanisch betätigt, Tastrolle
- Druckbereich
- 1.5 - 8
- Ventilfunktion
- 3/2-Wege NO
- Nennweite
- 2.00 mm
- kv-Wert
- 0.8
- Medium
- Gefilterte (5 µm), geölte oder ungeölte Luft
- pneumatische Anschlussart
- M5
- Rückstellung
- Feder
- Umgebungstemperatur
- -10°C bis +60°C
- Wirkungsweise des Ventils
- vorgesteuert
- Marke
- Kendrion Kuhnke
- Downloads
- Datasheet_72010ff.pdf
| Menge | Art. Nr. | Bezeichnung | Lager | EAN | VE | Einheit |
|---|---|---|---|---|---|---|
|
|
72.025 | 53371 |
|
4030727533716 | 1 | Stk |
