Electrovannes Kuhnke, type 65

Propriétés

Electrovanne Kuhnke Type 65

En standard, les vannes sont disponibles dans une large gamme de modèles, par exemple dans trois modèles de base différents (standard, à bride et à visser), avec connexion pour connecteur de câble ou avec fil toronné, 3/2 voies NO ou NC (2/2 voies sur demande), également en version basse consommation, largeur nominale 0,5 et 1 ainsi que 1,6 et 2 mm. Bouchon de câble, indicateur de courant et diode suppresseur voir accessoires de la vanne.

Matériaux
Base : CuZn
Joints : NBR

Pour des informations plus détaillées sur la conception et les dimensions techniques, veuillez consulter les fiches techniques dans la zone de téléchargement de ce chapitre.

Spécifications techniques

Betätigungsart
elektrisch betätigt
cycle de service
100 %
Medium
Gefilterte (5 µm), geölte oder ungeölte Luft
Rückstellung
ressort
type de protecion (IP)
IP65
Umgebungstemperatur
-10°C bis +60°C
Produkttyp
Sitzventil
Wirkungsweise des Ventils
direktgesteuert
marque
Kendrion Kuhnke
Quantité Réf. Bezeichnung Stock EAN Druckbereich Ventilfunktion kv-Wert Betriebsspannung Nennleistung Nennweite elektrische Anschlussart pneumatische Anschlussart UV Unité
65.231-24VDC 12165 / 195411 4030727121654 0 - 3 bar 3/2-Wege NC 1.15 l/min 24VDC 4.5 W 2.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.231-12VDC 195417 4030727150326 0 - 3 bar 3/2-Wege NC 1.15 l/min 12VDC 4.5 W 2.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.235-24VDC 59819 0 - 3 bar 3/2-Wege NC 1.15 l/min 24VDC 4.5 W 2.00 mm Gerätesteckdose Flansch Sockel 1 pcs
65.232-230VAC 195415 4030727123580 0 - 3 bar 3/2-Wege NC 1.15 l/min 230VAC 5.0 VA 2.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.239-12VDC 131293 4030727405266 0 - 3 bar 3/2-Wege NC 1.15 l/min 12VDC 4.5 W 2.00 mm Litze Standard Sockel 1 pcs
65.233-24VDC 12167 0 - 4 bar 3/2-Wege NO 1.15 l/min 24VDC 4.5 W 2.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.172-230VAC 12356 4030727123566 0 - 5 bar 3/2-Wege NC 0.9 l/min 230VAC 5.0 VA 1.60 mm Gerätesteckdose Standard Sockel 1 pcs
65.176-230VAC 195414 4030727123573 0 - 5 bar 3/2-Wege NC 0.9 l/min 230VAC 5.0 VA 1.60 mm Gerätesteckdose Gewindeanschluss G1/8 1 pcs
65.171-24VDC 12163 4030727121630 0 - 5 bar 3/2-Wege NC 0.9 l/min 24VDC 4.5 W 1.60 mm Gerätesteckdose Standard Sockel 1 pcs
65.175-24VDC 12171 4030727121715 0 - 5 bar 3/2-Wege NC 0.9 l/min 24VDC 4.5 W 1.60 mm Gerätesteckdose Gewindeanschluss G1/8 1 pcs
65.172-110VAC 11735 4030727117350 0 - 5 bar 3/2-Wege NC 0.9 l/min 110VAC 5.0 VA 1.60 mm Gerätesteckdose Standard Sockel 1 pcs
65.113-24VDC 12161 4030727121616 0 - 6 bar 3/2-Wege NO 0.45 l/min 24VDC 4.5 W 1.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.114-24VAC 12162 4030727121623 0 - 6 bar 3/2-Wege NO 0.45 l/min 24VAC 5.0 VA 1.00 mm Gerätesteckdose Standard Sockel 1 pcs

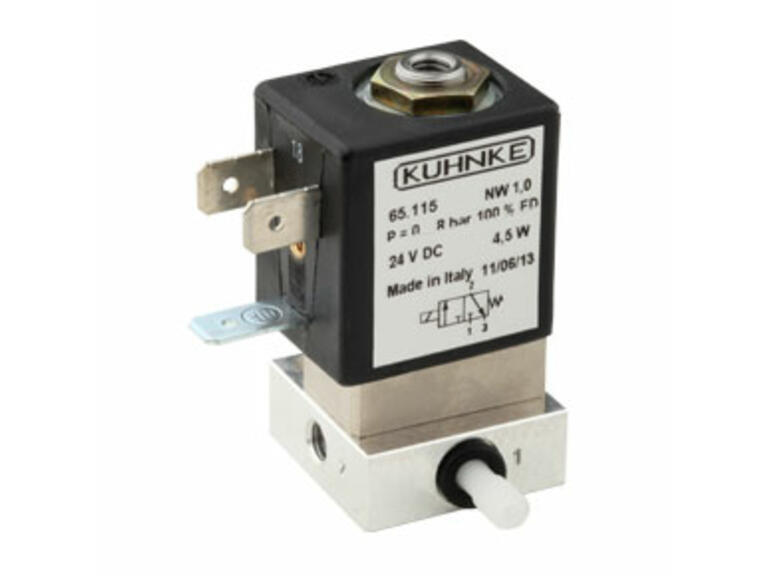

65.115-24VDC 12173 4030727121739 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VDC 4.5 W 1.00 mm Gerätesteckdose Anschlussplattenmontage 1 pcs
65.118-24VAC 12176 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VAC 5.0 VA 1.00 mm Gerätesteckdose Anschlussplattenmontage 1 pcs
65.127-12VDC 54868 4030727548680 0 - 8 bar 3/2-Wege NC 0.45 l/min 12VDC 4.5 W 1.00 mm Gerätesteckdose Flansch Sockel 1 pcs
65.116-24VAC --- 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VAC 5.0 VA 1.00 mm Gerätesteckdose Anschlussplattenmontage 1 pcs

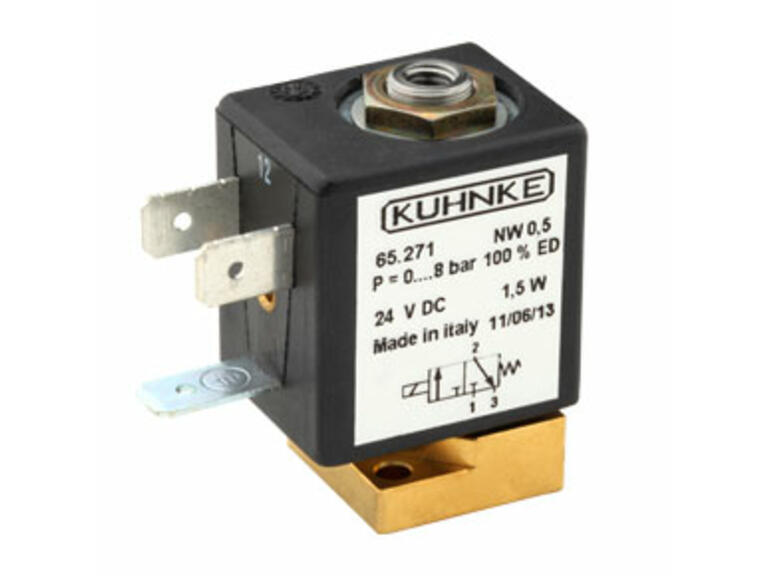

65.271-24VDC 56013 0 - 8 bar 3/2-Wege NC 0.16 l/min 24VDC 1.5 W 0.50 mm Gerätesteckdose Flansch Sockel 1 pcs
65.112-24VAC 12160 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VAC 5.0 VA 1.00 mm Gerätesteckdose Standard Sockel 1 pcs

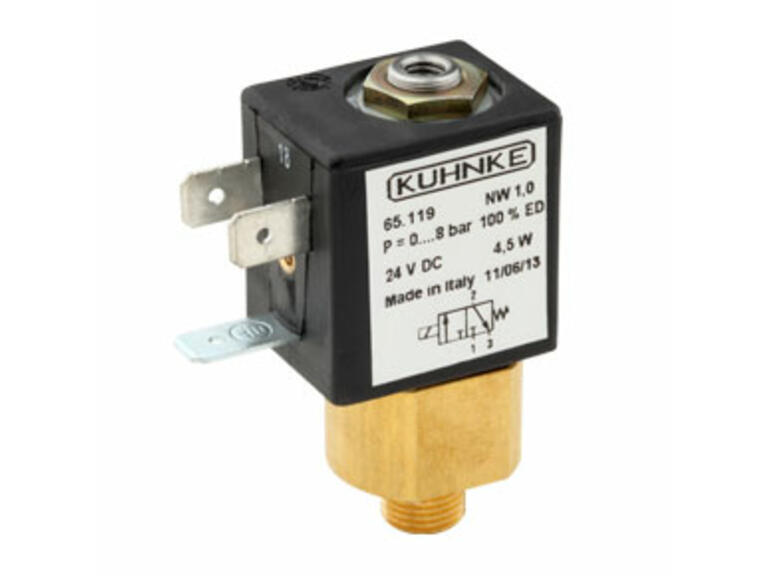

65.119-24VDC 12169 4030727121692 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VDC 4.5 W 1.00 mm Gerätesteckdose Gewindeanschluss G1/8 1 pcs
65.127-24VDC 50413 4030727504136 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VDC 4.5 W 1.00 mm Gerätesteckdose Flansch Sockel 1 pcs
65.111-12VDC 13743 4030727137433 0 - 8 bar 3/2-Wege NC 0.45 l/min 12VDC 4.5 W 1.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.111-24VDC 195410 4030727109393 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VDC 4.5 W 1.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.112-230VAC 12351 4030727123511 0 - 8 bar 3/2-Wege NC 0.45 l/min 230VAC 5.0 VA 1.00 mm Gerätesteckdose Standard Sockel 1 pcs
65.117-24VDC 12175 0 - 8 bar 3/2-Wege NC 0.45 l/min 24VDC 4.5 W 1.00 mm Gerätesteckdose Anschlussplattenmontage 1 pcs
65.128-230VAC 12925 0 - 8 bar 3/2-Wege NC 0.45 l/min 230VAC 5.0 VA 1.00 mm Gerätesteckdose Flansch Sockel 1 pcs
65.119-12VDC 14695 4030727146954 0 - 8 bar 3/2-Wege NC 0.45 l/min 12VDC 4.5 W 1.00 mm Gerätesteckdose Gewindeanschluss G1/8 1 pcs
65.261-24VDC 195421 4030727559105 0 - 8 bar 3/2-Wege NC 0.14 l/min 24VDC 1.5 W 0.50 mm Gerätesteckdose Standard Sockel 1 pcs
65.261-12VDC 56016 4030727560163 0 - 8 bar 3/2-Wege NC 0.14 l/min 12VDC 1.5 W 0.50 mm Gerätesteckdose Standard Sockel 1 pcs
Réf. Description rapide
65.553 Joint lumineux pour vannes série 65 avec fiche de dispositif 65.495.00 pour 12-24V
65.495.00 Bouchon de câble Kuhnke pour vannes série 65 - sans câble
65.495.01 Bouchon de câble Kuhnke pour vannes série 65 - avec câble longueur 3m mais sans LED
65.495.02 Bouchon de câble Kuhnke pour vannes série 65 - avec câble, longueur 3m et avec LED 5mm jaune
