Caractéristiques du produit
Cylindre à course courte
Cylindre à course courte, simple effet, avec membrane – Ø 50 mm (Réf. 41.100)
Le petit cylindre à course courte et à prix raisonnable peut être utilisé partout où une force relativement élevée est requise avec un faible déplacement. Grâce au filetage de fixation sur le boîtier, un montage direct dans des machines et appareils est possible.
Données techniques :
Plage de pression : 1 – 8 bar
Force à 6 bar environ 500 N
Température ambiante : – 10 ˚C…+ 70 ˚C*
Matériaux :
Boîtier :
Tôle d’emboutissage spéc. cadmiée
Tige de piston : acier automatique, chromé
Douille de guidage : auto-lubrifiant
Course : 8 mm
Poids : 0,13 kg

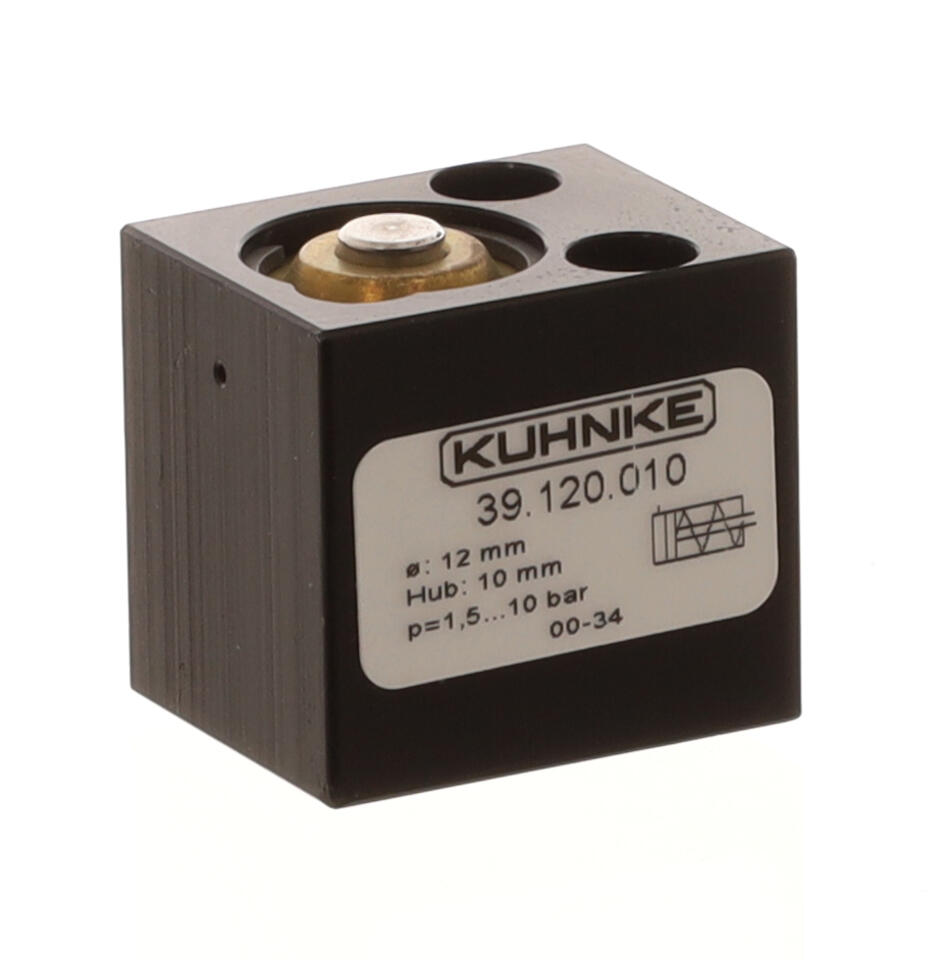

Mini-cylindres à course courte – simple ou double effet
Les mini-cylindres à course courte peuvent être utilisés partout où une force relativement élevée est requise avec un faible déplacement. Ils sont disponibles en versions simple et double effet avec tige de piston unilatérale et, en double effet, également avec tige de piston double face. Les possibilités de fixation flexibles permettent, avec une faible hauteur de construction, un montage avec un encombrement minimal.
Données techniques :
Température ambiante : – 10 ˚C…+ 70 ˚C
Matériaux :
Boîtier : aluminium, anodisé
Bouchon : laiton
Tige de piston : acier, résistant à la corrosion
Joints : Perbunan
Lubrifiant : huile Shell Tellus C10 ou équivalent
Milieu : air comprimé, entretenu
Tolérance de course : max. + 1 mm
Fixation : évidements sur les faces sup. et inf. du boîtier
d’autres courses et versions peuvent être fournies sur demande
Caractéristiques techniques et téléchargements
- Produktlinie - Produkttyp
- Kurzhub-Zylinder
- marque
- BSG Solutions / The Shift
- Downloads
- Datenblatt_KurzhubZylinder_DE_EN.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | Hub | Ausführung | Kolbendurchmesser | UV | Unité |
|---|---|---|---|---|---|---|---|---|
|
|
41.100 | 13536 |
|
8 mm | Einfachwirkend | kA | 1 | pcs |
|
|
39.110.004 | 43674 |
|
4 mm | Einfachwirkend | 8 mm | 1 | pcs |
|
|
39.210.004 | 43675 |
|
4 mm | Doppeltwirkend | 8 mm | 1 | pcs |
|
|
39.120.004 | 43677 |
|
4 mm | Einfachwirkend | 12 mm | 1 | pcs |
|
|
39.120.010 | 43678 |
|
10 mm | Einfachwirkend | 12 mm | 1 | pcs |
|
|
39.220.004 | 43679 |
|
4 mm | Doppeltwirkend | 12 mm | 1 | pcs |
|
|
39.220.010 | 43680 |
|
10 mm | Doppeltwirkend | 12 mm | 1 | pcs |
|
|
39.212.004 | 54686 |
|
4 mm | Doppeltwirkend / Kolbenstange durchgehend | 8 mm | 1 | pcs |
|
|
39.222.004 | 54701 |
|
4 mm | Doppeltwirkend / Kolbenstange durchgehend | 12 mm | 1 | pcs |
|
|
39.222.010 | 54702 |
|
10 mm | Doppeltwirkend / Kolbenstange durchgehend | 12 mm | 1 | pcs |
|
|
39.232.004 | 54720 |
|
4 mm | Doppeltwirkend / Kolbenstange durchgehend | 20 mm | 1 | pcs |
|
|
39.130.004 | 61551 |
|
4 mm | Einfachwirkend | 20 mm | 1 | pcs |
|
|
39.130.010 | 61552 |
|
10 mm | Einfachwirkend | 20 mm | 1 | pcs |
|
|
39.140.005 | 61553 |
|
5 mm | Einfachwirkend | 32 mm | 1 | pcs |
|
|
39.140.010 | 61554 |
|
10 mm | Einfachwirkend | 32 mm | 1 | pcs |
|
|
39.140.025 | 61555 |
|
25 mm | Einfachwirkend | 32 mm | 1 | pcs |
|
|
39.240.005 | 61556 |
|
5 mm | Doppeltwirkend | 32 mm | 1 | pcs |
|
|
39.240.010 | 61557 |
|
10 mm | Doppeltwirkend | 32 mm | 1 | pcs |
|
|
39.242.010 | 61564 |
|
10 mm | Doppeltwirkend / Kolbenstange durchgehend | 32 mm | 1 | pcs |
|
|
39.160.010 | 61566 |
|
10 mm | Einfachwirkend | 50 mm | 1 | pcs |
|
|
39.260.010 | 61567 |
|
10 mm | Doppeltwirkend | 50 mm | 1 | pcs |
|
|
39.230.004 | 61573 |
|
4 mm | Doppeltwirkend | 20 mm | 1 | pcs |
|
|
39.230.010 | 61574 |
|
10 mm | Doppeltwirkend | 20 mm | 1 | pcs |
|
|
39.270.010 | 61579 |
|
10 mm | Doppeltwirkend | 63 mm | 1 | pcs |
