Cylindre en laiton

Propriétés

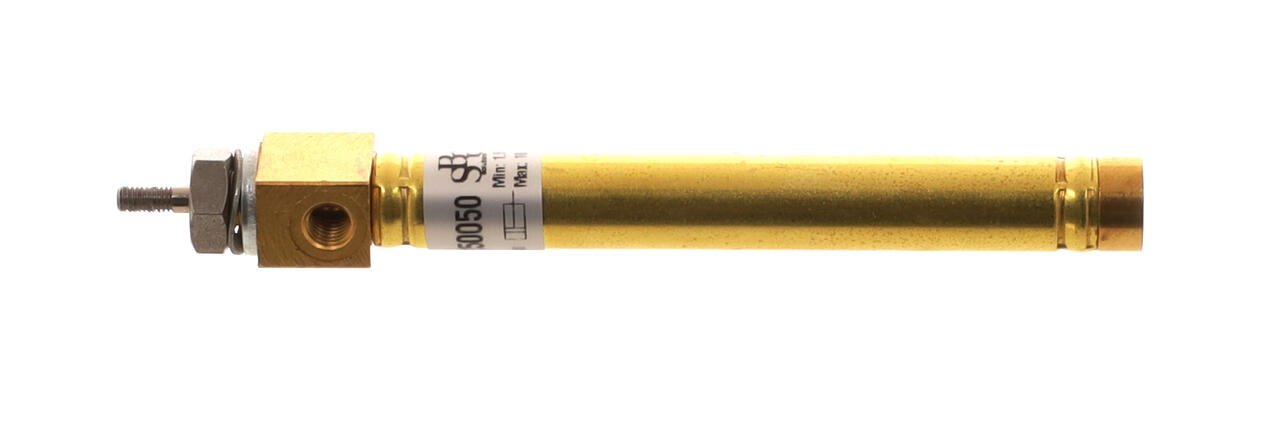

Cylindre en laiton Kuhnke

Le vérin miniature 40.100 avec un diamètre de piston de 3 mm peut être utilisé de manière universelle pour résoudre les processus de test et de travail dans des espaces très restreints (par exemple, le contact dans une dimension de grille de
de 5 mm), le cylindre miniature 40.100 avec un diamètre de piston de 3 mm peut être utilisé universellement. Même avec des dimensions réduites
ce vérin offre les avantages techniques de la série éprouvée des vérins miniatures plus grands.

Les versions les plus grandes sont disponibles avec des diamètres de piston de 5 à 25 mm.

Données techniques générales :
- Simple effet ou double effet en version S ou U.

Température ambiante : - 10 ˚C...+ 70 ˚C*.
Matériaux : Tube du cylindre : Ms
Tige du piston : acier CrNi, résistant à la corrosion
Disque amortisseur : Elastomère, résistant aux chocs.
Joints : Perbunan, résistant à l'huile
Lubrifiant : huile Shell Tellus C10 ou équivalent
Milieu : Air comprimé, maintenu*
Limitation de la course : externe si possible (durée de vie optimale)
Tolérance de course : max. + 1,5 mm
Force du ressort : conçue pour le mouvement de retour du piston, pas pour les masses couplées. Rapport de surface des pistons dans les cylindres à double effet (en raison de la déduction des sections des tiges de piston) cylindre 8 mm 5:4, cylindre 5, 12 mm 6:5, cylindre 16, 20, 25 mm 7:6.

Montage : Version "S" : Montage à vis sur le couvercle du cylindre du côté de la tige du piston.
Version "U" : Montage universel (montage par vis sur les deux couvercles du cylindre, montage pivotant)

Des vérins spéciaux selon vos spécifications et des vérins avec tige de piston à double face, ainsi que des vérins avec des longueurs intermédiaires et excédentaires sont disponibles sur demande.
et les surlongueurs sont disponibles sur demande.

Pour de plus amples informations techniques et des courbes caractéristiques, veuillez consulter les fiches techniques dans la zone de téléchargement.

Spécifications techniques

Produkttyp
Messingzylinder
marque
Kendrion Kuhnke
Quantité Réf. Bezeichnung Stock Kolbendurchmesser Hub Ausführung UV Unité
37.290.010 12670 12 mm 10 mm Doppeltwirkend / Ausführung U 1 pcs
37.290.100 59193 12 mm 100 mm rond Doppeltwirkend / Ausführung U 1 pcs
37.250.100 59188 12 mm 100 mm rond Doppeltwirkend / Ausführung S 1 pcs
37.150.012 59181 12 mm 12.5 mm Einfachwirkend / Ausführung S 1 pcs
37.250.125 59187 12 mm 125 mm Doppeltwirkend / Ausführung S 1 pcs
37.290.125 59192 12 mm 125 mm Doppeltwirkend / Ausführung U 1 pcs
37.150.025 59180 12 mm 25 mm Einfachwirkend / Ausführung S 1 pcs
37.250.025 59191 12 mm 25 mm Doppeltwirkend / Ausführung S 1 pcs
37.290.025 59196 12 mm 25 mm Doppeltwirkend / Ausführung U 1 pcs
37.190.025 59185 12 mm 25 mm Einfachwirkend / Ausführung U 1 pcs
37.250.050 59190 12 mm 50 mm Doppeltwirkend / Ausführung S 1 pcs
37.290.050 59195 12 mm 50 mm Doppeltwirkend / Ausführung U 1 pcs
37.250.075 59189 12 mm 75 mm Doppeltwirkend / Ausführung S 1 pcs
37.290.075 59194 12 mm 75 mm Doppeltwirkend / Ausführung U 1 pcs
36.290.100 59173 16 mm 100 mm rond Doppeltwirkend / Ausführung U 1 pcs
36.250.125 59166 16 mm 125 mm Doppeltwirkend / Ausführung S 1 pcs
36.290.125 59172 16 mm 125 mm Doppeltwirkend / Ausführung U 1 pcs
36.290.150 59171 16 mm 150 mm Doppeltwirkend / Ausführung U 1 pcs
36.250.150 59165 16 mm 150 mm Doppeltwirkend / Ausführung S 1 pcs
36.290.170 53965 16 mm 170 mm Doppeltwirkend / Ausführung U 1 pcs
36.250.170 59505 16 mm 170 mm Doppeltwirkend / Ausführung S 1 pcs
36.150.020 59160 16 mm 20 mm Einfachwirkend / Ausführung S 1 pcs
36.190.020 59164 16 mm 20 mm Einfachwirkend / Ausführung U 1 pcs
36.250.025 59170 16 mm 25 mm Doppeltwirkend / Ausführung S 1 pcs
36.290.025 59176 16 mm 25 mm Doppeltwirkend / Ausführung U 1 pcs
36.250.050 59169 16 mm 50 mm Doppeltwirkend / Ausführung S 1 pcs
36.290.050 59175 16 mm 50 mm Doppeltwirkend / Ausführung U 1 pcs
36.190.060 59162 16 mm 60 mm Einfachwirkend / Ausführung U 1 pcs
36.150.060 59159 16 mm 60 mm Einfachwirkend / Ausführung S 1 pcs
36.290.075 59174 16 mm 75 mm Doppeltwirkend / Ausführung U 1 pcs
36.250.075 59168 16 mm 75 mm Doppeltwirkend / Ausführung S 1 pcs
36.150.080 59157 16 mm 80 mm Einfachwirkend / Ausführung S 1 pcs
35.290.100 59265 20 mm 100 mm rond Doppeltwirkend / Ausführung U 1 pcs
35.290.125 59266 20 mm 125 mm Doppeltwirkend / Ausführung U 1 pcs
35.250.150 59261 20 mm 150 mm Doppeltwirkend / Ausführung S 1 pcs
35.190.020 59252 20 mm 20 mm Einfachwirkend / Ausführung U 1 pcs
35.290.025 59262 20 mm 25 mm Doppeltwirkend / Ausführung U 1 pcs
35.250.025 59256 20 mm 25 mm Doppeltwirkend / Ausführung S 1 pcs
35.290.265 28377 20 mm 265 mm Doppeltwirkend / Ausführung U 1 pcs
35.190.040 59253 20 mm 40 mm Einfachwirkend / Ausführung U 1 pcs
35.250.050 59257 20 mm 50 mm Doppeltwirkend / Ausführung S 1 pcs
35.290.050 59263 20 mm 50 mm Doppeltwirkend / Ausführung U 1 pcs
35.150.060 59250 20 mm 60 mm Einfachwirkend / Ausführung S 1 pcs
35.250.075 59258 20 mm 75 mm Doppeltwirkend / Ausführung S 1 pcs
35.150.080 131246 20 mm 80 mm Einfachwirkend / Ausführung S 1 pcs
34.290.100 59245 25 mm 100 mm rond Doppeltwirkend / Ausführung U 1 pcs
34.250.100 59239 25 mm 100 mm rond Doppeltwirkend / Ausführung S 1 pcs
34.250.125 59240 25 mm 125 mm Doppeltwirkend / Ausführung S 1 pcs
34.150.020 59228 25 mm 20 mm Einfachwirkend / Ausführung S 1 pcs
34.250.025 59236 25 mm 25 mm Doppeltwirkend / Ausführung S 1 pcs
34.290.025 59242 25 mm 25 mm Doppeltwirkend / Ausführung U 1 pcs
34.250.035 157327 25 mm 35 mm Doppeltwirkend / Ausführung S 1 pcs
34.150.040 59229 25 mm 40 mm Einfachwirkend / Ausführung S 1 pcs
34.290.050 59243 25 mm 50 mm Doppeltwirkend / Ausführung U 1 pcs
34.250.050 59237 25 mm 50 mm Doppeltwirkend / Ausführung S 1 pcs
34.250.060 157329 25 mm 60 mm Doppeltwirkend / Ausführung S 1 pcs
34.250.065 157540 25 mm 65 mm Doppeltwirkend / Ausführung S 1 pcs
34.250.075 59238 25 mm 75 mm Doppeltwirkend / Ausführung S 1 pcs
34.150.080 59231 25 mm 80 mm Einfachwirkend / Ausführung S 1 pcs
40.100 16865 3 mm 6 mm Einfachwirkend 1 pcs
40.150.010 12804 5 mm 10 mm Einfachwirkend / Ausführung S 1 pcs
40.190.010 12806 5 mm 10 mm Einfachwirkend / Ausführung U 1 pcs
40.250.010 12808 5 mm 10 mm Doppeltwirkend / Ausführung S 1 pcs
40.290.010 12816 5 mm 10 mm Doppeltwirkend / Ausführung U 1 pcs
40.250.025 12810 5 mm 25 mm Doppeltwirkend / Ausführung S 1 pcs
40.290.025 12819 5 mm 25 mm Doppeltwirkend / Ausführung U 1 pcs
40.150.025 12805 5 mm 25 mm Einfachwirkend / Ausführung S 1 pcs
40.250.050 12811 5 mm 50 mm Doppeltwirkend / Ausführung S 1 pcs
38.190.012 59442 8 mm 12.5 mm Einfachwirkend / Ausführung U 1 pcs
38.290.012 59451 8 mm 12.5 mm Doppeltwirkend / Ausführung U 1 pcs
38.150.012 59438 8 mm 12.5 mm Einfachwirkend / Ausführung S 1 pcs
38.250.012 59446 8 mm 12.5 mm Doppeltwirkend / Ausführung S 1 pcs
38.290.120 24844 8 mm 120 mm Doppeltwirkend / Ausführung U 1 pcs
38.290.017 131275 8 mm 17 mm Doppeltwirkend / Ausführung U 1 pcs
38.250.025 59447 8 mm 25 mm Doppeltwirkend / Ausführung S 1 pcs
38.150.025 59439 8 mm 25 mm Einfachwirkend / Ausführung S 1 pcs
38.190.025 59443 8 mm 25 mm Einfachwirkend / Ausführung U 1 pcs
38.290.025 59452 8 mm 25 mm Doppeltwirkend / Ausführung U 1 pcs
38.290.030 15532 8 mm 30 mm Doppeltwirkend / Ausführung U 1 pcs
38.150.037 59440 8 mm 37.5 mm Einfachwirkend / Ausführung S 1 pcs
38.290.050 59453 8 mm 50 mm Doppeltwirkend / Ausführung U 1 pcs
38.250.050 59448 8 mm 50 mm Doppeltwirkend / Ausführung S 1 pcs
38.150.050 59441 8 mm 50 mm Einfachwirkend / Ausführung S 1 pcs
38.250.075 59449 8 mm 75 mm Doppeltwirkend / Ausführung S 1 pcs
38.290.075 59454 8 mm 75 mm Doppeltwirkend / Ausführung U 1 pcs
Sous réserve de modifications
