Produkteigenschaften

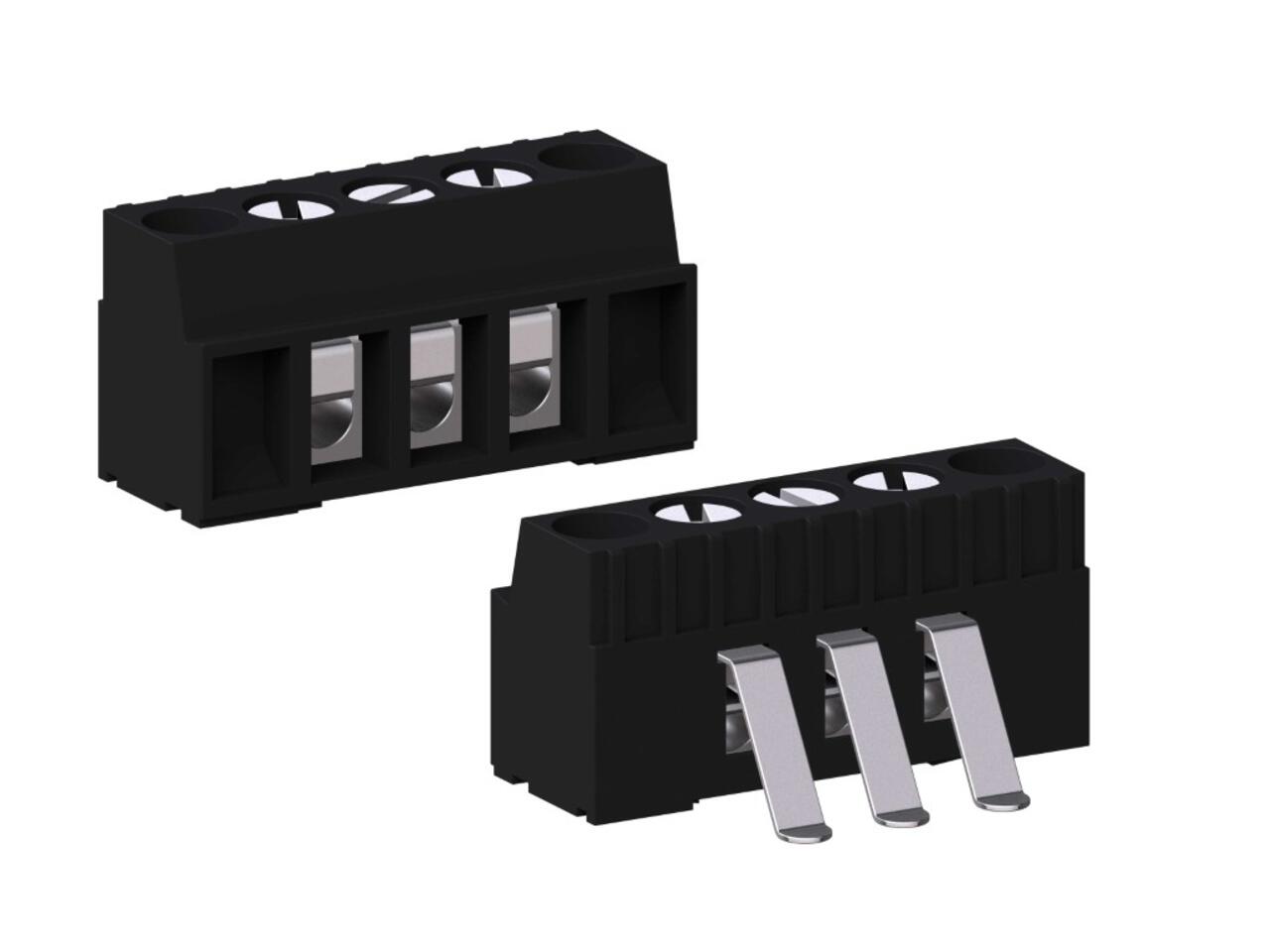

Bei den Ausführungen 930-A-SMD im Raster 3,5 mm werden Schraubanschlüsse mit Drahtschutz verwendet._x000d_ Dieser Drahtschutz ist über die Rückwand des Gehäuses hinaus verlängert und zum Anschluss an die Lötpads nach unten abgebogen. Die Lötfahnen drücken nach der Befestigung der Klemmleiste mit Vorspannung auf die Lötpads. Dadurch ist eine gute Stromübertragung gewährleistet._x000d_ Die Gehäuse sind seitlich mit zwei Befestigungsflanschen zur sicheren mechanischen Fixierung auf der Leiterplatte ausgerüstet. _x000d_ Verpackt werden die beschriebenen Klemmen in Stangenmagazinen. Gurtverpackung auf Anfrage.
Technische Daten & Downloads
- Variante
- Leiterplattenklemmen
- Raster
- 3.50 mm
- Nennquerschnitt
- 1
- Drahteinführrichtung
- horizontal
- Drahtschutz
- Nein
- Leiterplattenanschluss
- SMD
- Nennstrom
- 13.5
- Spannungsfestigkeit
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- Schraubanschluss
- Verpackungsart
- Tubes (Stangen)
- Marke
- WECO
- Downloads
- 930-A-SMD_de.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Polzahl | Gehäuselänge | VE | Einheit |
|---|---|---|---|---|---|---|---|
|
|
930-A-SMD/09 | 20.870.479 Serie 930 WECO |
|
9 | 31.8mm | 364 | Stk |
|
|
930-A-SMD/03 | 20.870.473 Serie 930 WECO |
|
3 | 10.8mm | 200 | Stk |
|
|
930-A-SMD/06 | 20.870.476 Serie 930 WECO |
|
6 | 21.3mm | 100 | Stk |
|
|
930-A-SMD/05 | 20.870.475 Serie 930 WECO |
|
5 | 17.8mm | 100 | Stk |
|
|
930-A-SMD/02 | 20.870.472 Serie 930 WECO |
|
2 | 7.3mm | 250 | Stk |
|
|
930-A-SMD/04 | 20.870.474 Serie 930 WECO |
|
4 | 14.3mm | 200 | Stk |
