Produkteigenschaften

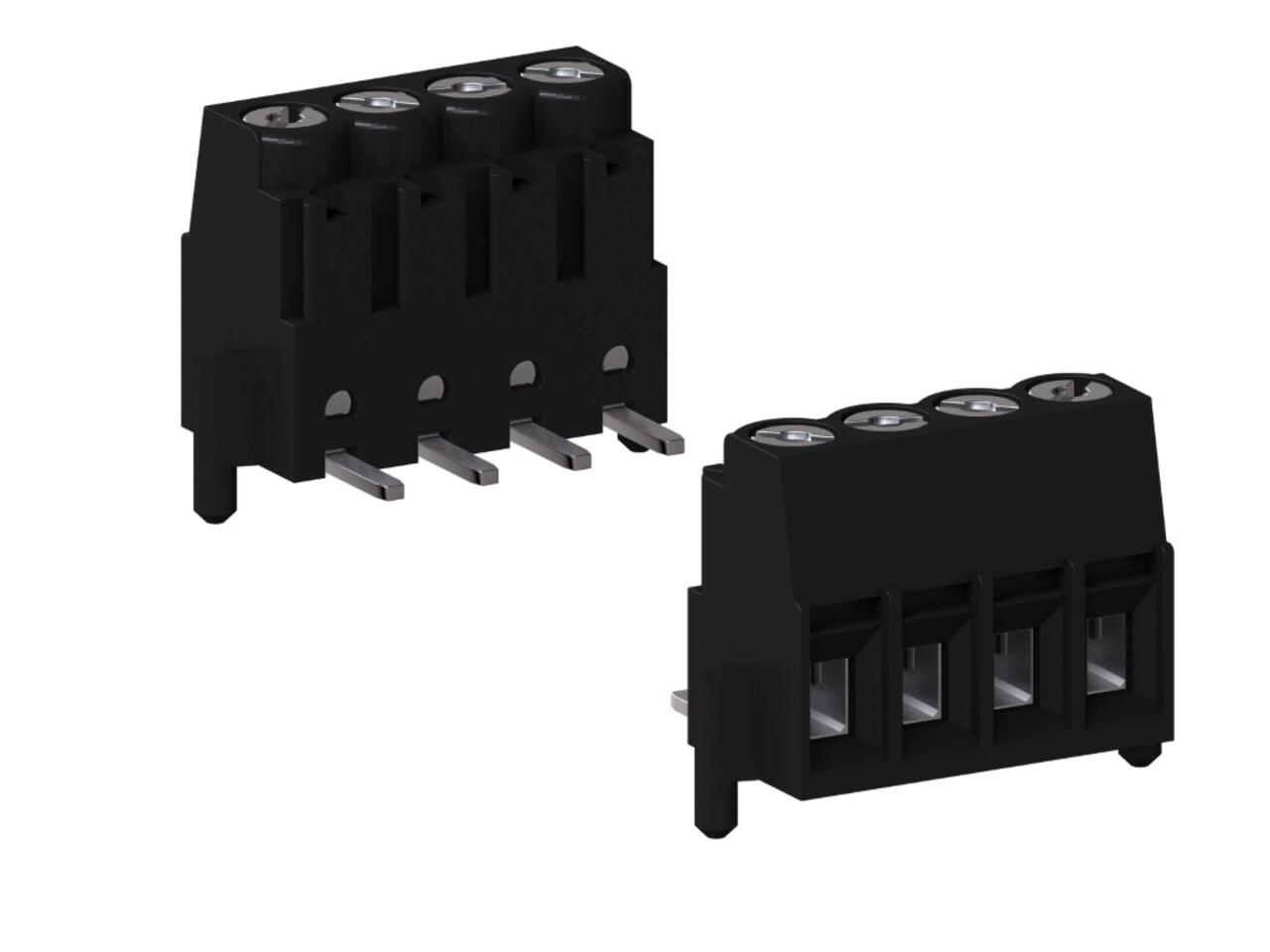

Das Programm Leiterplattenklemmen für Oberflächenmontage umfasst verschiedene Typen für die gängigen Reflowprozesse. Die SMD-Leiterplattenklemmen 210-A-SMD im Raster 3,5 mm verfügen über einen Schraubanschluss mit Fahrstuhlsystem und sind von 2- bis 12-polig erhältlich. Der Klemmbügel ist mit der Lötfahne aus einem Stück hergestellt und im Gehäuse fest verrastet. Die Lötfahnen sind exakt parallel zur Leiterplatte ausgerichtet und erzeugen nach dem Reflowlöten eine koplanare Verbindung. Die Gehäuse aus hitzebeständigem Thermoplast sind mit seitlichen Kunststoffzapfen als Fixier- und Verdrehungsschutzelementen ausgerüstet. Die Verwendung einer Zugentlastung am Leiter wird empfohlen. Dieser Artikel ist nur im Stangenmagazin oder im T&R erhältlich.
Technische Daten & Downloads
- Variante
- Leiterplattenklemmen
- Raster
- 3.50 mm
- Nennquerschnitt
- 1
- Drahteinführrichtung
- horizontal
- Drahtschutz
- Nein
- Leiterplattenanschluss
- SMD
- Spannungsfestigkeit
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- Schraubanschluss
- Marke
- WECO
- Downloads
- 210-A-SMD_de.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Polzahl | Gehäuselänge | Nennstrom | Verpackungsart | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|
|
|
210-A-SMD/10 | 10.804.210 Serie 210A WECO |
|
10 | 35mm | 13.5A | Tubes (Stangen) | 312 | Stk |
|
|
210-A-126-SMD/03-T&R | 20.804.233.A00 Serie 210A WECO |
|
3 | 17.5mm | 12.5A | Rollen (Tape on Reel) | 325 | Stk |
|
|
210-A-126-SMD/02-T&R | 20.804.232.A00 Serie 210A WECO |
|
2 | 14mm | 12.5A | Rollen (Tape on Reel) | 375 | Stk |
|
|
210-A-126-SMD/04 | 20.804.234 Serie 210A WECO |
|
4 | 21mm | 12.5A | Tubes (Stangen) | 576 | Stk |
|
|
210-A-SMD/06 | 10.804.206 Serie 210A WECO |
|
6 | 21mm | 13.5A | Tubes (Stangen) | 504 | Stk |
|
|
210-A-126-SMD/10 | 20.804.240 Serie 210A WECO |
|
10 | 42mm | 12.5A | Tubes (Stangen) | 234 | Stk |
|
|
210-A-126-SMD/02 | 20.804.232 Serie 210A WECO |
|
2 | 14mm | 12.5A | Tubes (Stangen) | 888 | Stk |
|
|
210-A-SMD/04 | 10.804.204 Serie 210A WECO |
|
4 | 14mm | 13.5A | Tubes (Stangen) | 250 | Stk |
|
|
210-A-SMD/02 | 10.804.202 Serie 210A WECO |
|
2 | 7mm | 13.5A | Tubes (Stangen) | 1 | Stk |
|
|
210-A-SMD/08 | 10.804.208 Serie 210-A WECO |
|
8 | 28mm | 13.5A | Tubes (Stangen) | 384 | Stk |
|
|
210-A-126-SMD/03 | 20.804.233 Serie 210A WECO |
|
3 | 17.5mm | 12.5A | Tubes (Stangen) | 696 | Stk |
|
|
210-A-SMD/04-T&R | 10.804.204.A00 Serie 210A WECO |
|
4 | 14mm | 13.5A | Rollen (Tape on Reel) | 325 | Stk |
|
|
210-A-126-SMD/04-T&R | 20.804.234.A00 Serie 210A WECO |
|
4 | 21mm | 12.5A | Rollen (Tape on Reel) | 576 | Stk |
|
|
210-A-126-SMD/06 | 20.804.236 Serie 210A WECO |
|
6 | 28mm | 12.5A | Tubes (Stangen) | 432 | Stk |
|
|
210-A-126-SMD/12 | 20.804.242 Serie 210A WECO |
|
12 | 49mm | 12.5A | Tubes (Stangen) | 198 | Stk |
|
|
210-A-SMD/03 | 10.804.203 Serie 210A WECO |
|
3 | 10.5mm | 13.5A | Tubes (Stangen) | 1 | Stk |
