Caractéristiques du produit

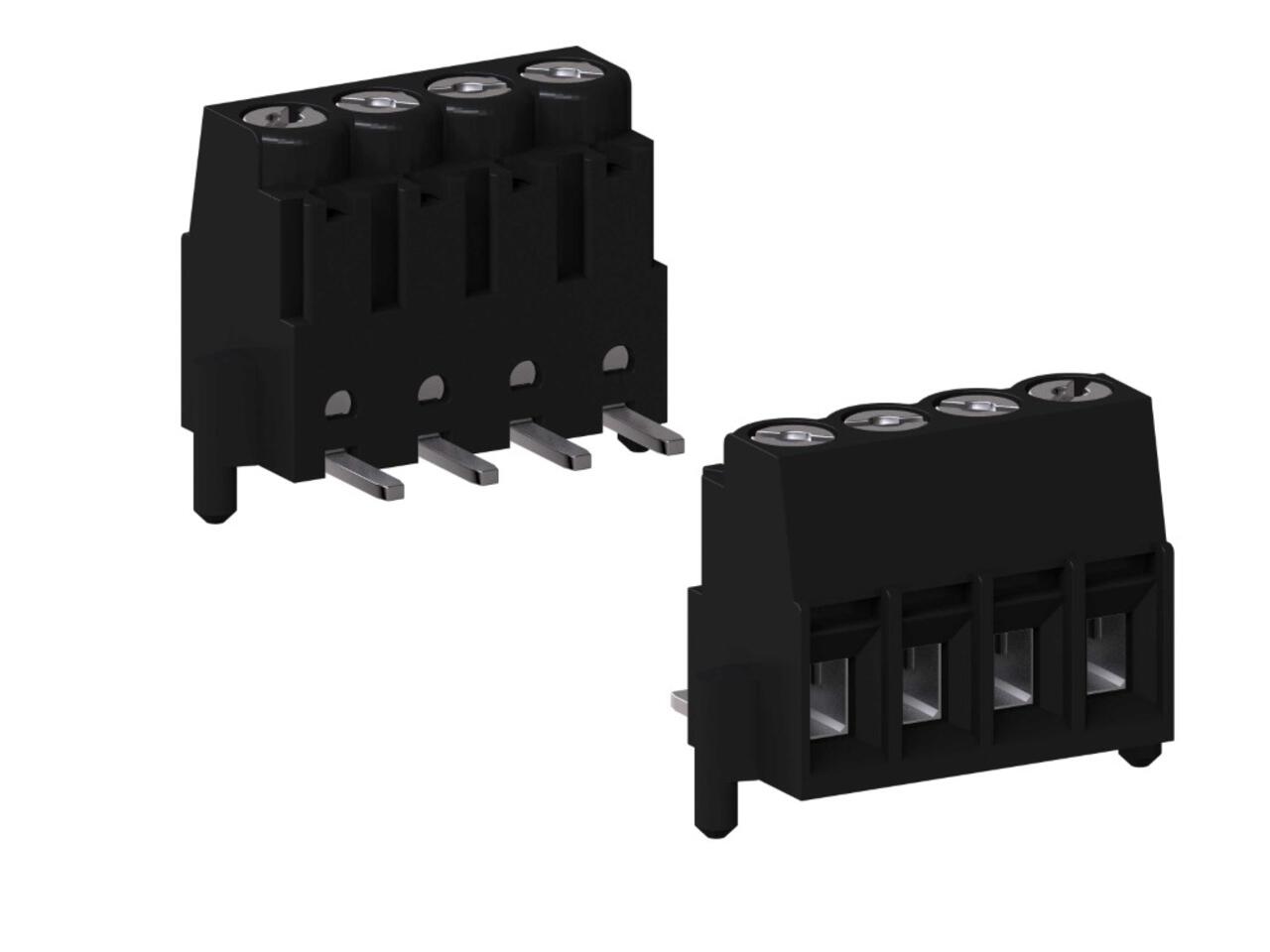

La gamme de bornes de carte pour montage en surface comprend différents types adaptés aux procédés de refusion courants. Les bornes 210-A-SMD à pas de 3,5 mm ont un raccordement par vis avec système ascenseur, disponibles de 2 à 12 pôles. Le levier de serrage est réalisé d’un seul tenant avec la patte de soudure et clipsé fermement dans le boîtier. Les pattes de soudure sont alignées parallèlement sur la carte et assurent une connexion coplanaire après refusion. Les boîtiers en thermoplastique résistant à la chaleur sont équipés de cales latérales en plastique pour fixer et éviter la rotation. Il est recommandé d’utiliser une décharge de traction sur le conducteur. Cet article est uniquement disponible en magasin à barre ou en ruban & trémie.
Caractéristiques techniques et téléchargements
- connecteur / broche
- Leiterplattenklemmen
- pas
- 3.50 mm
- section nominale
- 1
- Drahteinführrichtung
- horizontal
- Drahtschutz
- Non
- connexion PCB
- SMD
- rigidité diélectrique
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- raccordement à vis
- marque
- WECO
- Downloads
- 210-A-SMD_de.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | nombre de pol | Gehäuselänge | Courant nominal | Verpackungsart | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|
|
|
210-A-SMD/10 | 10.804.210 Serie 210A WECO |
|
10 | 35mm | 13.5A | Tubes (Stangen) | 312 | pcs |
|
|
210-A-126-SMD/03-T&R | 10.804.233.A00 Serie 210A WECO |
|
3 | 17.5mm | 12.5A | Rollen (Tape on Reel) | 325 | pcs |
|
|
210-A-126-SMD/02-T&R | 20.804.232.A00 Serie 210A WECO |
|
2 | 14mm | 12.5A | Rollen (Tape on Reel) | 375 | pcs |
|
|
210-A-126-SMD/04 | 10.804.232.A00 Serie 210A WECO |
|
4 | 21mm | 12.5A | Tubes (Stangen) | 576 | pcs |
|
|
210-A-SMD/06 | 10.804.206 Serie 210A WECO |
|
6 | 21mm | 13.5A | Tubes (Stangen) | 504 | pcs |
|
|
210-A-126-SMD/10 | 10.804.232.A00 Serie 210A WECO |
|
10 | 42mm | 12.5A | Tubes (Stangen) | 234 | pcs |
|
|
210-A-126-SMD/02 | 10.804.232.A00 Serie 210A WECO |
|
2 | 14mm | 12.5A | Tubes (Stangen) | 888 | pcs |
|
|
210-A-SMD/04 | 10.804.204 Serie 210A WECO |
|
4 | 14mm | 13.5A | Tubes (Stangen) | 250 | pcs |
|
|
210-A-SMD/02 | 10.804.202 Serie 210A WECO |
|
2 | 7mm | 13.5A | Tubes (Stangen) | 1 | pcs |
|
|
210-A-SMD/08 | 10.804.208 Serie 210-A WECO |
|
8 | 28mm | 13.5A | Tubes (Stangen) | 384 | pcs |
|
|
210-A-126-SMD/03 | 10.804.232.A00 Serie 210A WECO |
|
3 | 17.5mm | 12.5A | Tubes (Stangen) | 696 | pcs |
|
|
210-A-SMD/04-T&R | 10.804.204.A00 Serie 210A WECO |
|
4 | 14mm | 13.5A | Rollen (Tape on Reel) | 325 | pcs |
|
|
210-A-126-SMD/04-T&R | 10.804.234.A00 Serie 210A WECO |
|
4 | 21mm | 12.5A | Rollen (Tape on Reel) | 576 | pcs |
|
|
210-A-126-SMD/06 | 10.804.232.A00 Serie 210A WECO |
|
6 | 28mm | 12.5A | Tubes (Stangen) | 432 | pcs |
|
|
210-A-126-SMD/12 | 10.804.232.A00 Serie 210A WECO |
|
12 | 49mm | 12.5A | Tubes (Stangen) | 198 | pcs |
|
|
210-A-SMD/03 | 10.804.203 Serie 210A WECO |
|
3 | 10.5mm | 13.5A | Tubes (Stangen) | 1 | pcs |
