Hochleistungs-Einfachhubmagnet Typ LHP-Locking
Eigenschaften
Verriegelungsmagnete Locking Line der Kendrion
Hubmagnete der Locking Line von Kendrion sind Verriegelungseinheiten speziell für den Einsatz in Schutzvorrichtungen. Bei der Entwicklung wurde besonderer Wert auf kompakte Bauart, hohe Lebensdauer sowie grosse Querkrafttragfähigkeit gelegt.
Elektromagnetische Verriegelungseinheiten kommen in Schutzvorrichtungen an Maschinen und Automatisierungseinrichtungen aller Art zum Einsatz, ebenso als direkte Funktion in Ablaufsteuerungen. Ausserdem eignen sich die Kompaktvarianten zur sicheren Verriegelung von Toren, Schränken und Schubladen.
Hubmagnete zählen zu den formschlüssigen Verriegelungen. Bei Hubmagneten als Riegeleinheit werden zwei Funktionen unterschieden:
- stromlos verriegelt (SV): Federkraft hält Bolzen in Riegelstellung
- stromlos entriegelt (SE): Federkraft hält Riegel offen, bestromt ist der Bolzen in Riegelstellung
- Bistabile Arbeitsweise (BI): Offene und verriegelte Riegelstellung stromlos, Stromzufuhr für Schaltvorgang
Je nach Bauart können die unterschiedlichsten Anforderungen erfüllt werden, bis hin zu speziellen Forderungen aus Unfallverhütungsvorschriften. Zur Funktionsüberwachung können im Gerät Mikroschalter bzw. Hall-Sensoren integriert werden, welche eine Rückmeldung über die Bolzenstellung geben.
Zur Erhöhung der Querkrafttragfähigkeit sind bei einigen Geräten Magnetanker und Verriegelungsbolzen separat in wartungsfreien Lagern hoher Verschleissfestigkeit geführt. Die Riegelbolzen selbst sind grösstenteils aus Edelstahl gefertigt.

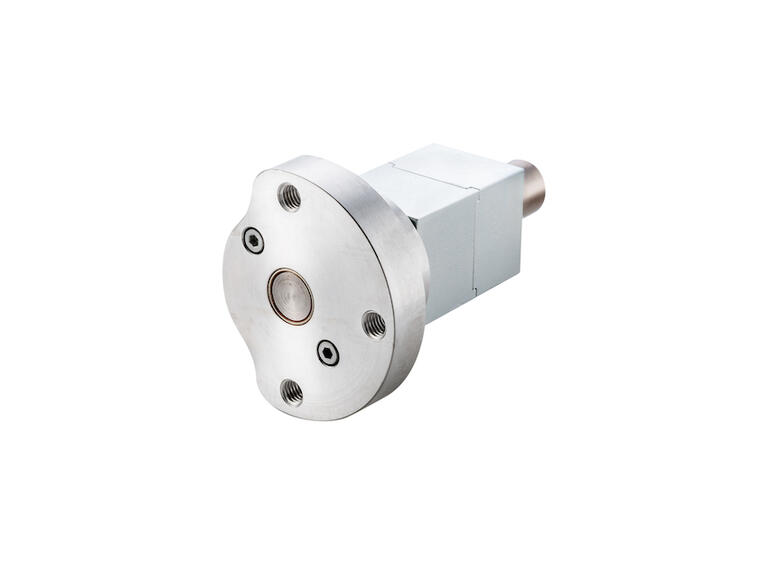

Hochleistungs-Einfachhubmagnet LHP-Locking
Der quadratische Verriegelungsmagnet LHP-Locking basiert auf dem Hochleistungshubmagneten LHP der High Performance Line von Kendrion. Die LHP Reihe zeichnet sich durch dynamische Eigenschaften wie kürzere Reaktionszeiten und höhere Kräfte aus.
Bei diesem Verriegelungshubmagneten erfolgt die Schliessewegung von der Hubanfangslage in die Hubendlage, während die Ankerrückstellung durch eine integrierte Rückstellfeder übernommen wird.
Beim LHP-Locking ist der Hubmagnet um einen Flansch erweitert, der eine separate Lagerung des Riegelbolzens ermöglicht. Damit ist eine hohe Querkrafttragfähigkeit sichergestellt.
Die Befestigung erfolgt durch einen Lochkreis auf der Flanschseite.
Zubehör:
- Steckverbinder mit oder ohne Gleichrichter
- Gabelkopf mit oder ohne ES-Bolzen
(weitere technischen Eigenschaften entnehmen Sie bitte dem Datenblatt)
Technische Daten
- Betriebsspannung
- 24 V
- Spannungsart
- DC
- Hub
- 14.5 mm
- Kraft
- 7.8 N
- Querkraft auf Riegelbozen
- 3000 N
- Durchmesser Riegelbolzen
- 14 mm
- Länge
- 114 mm
- Breite
- 75 mm
- Höhe
- 75 mm
- Einschaltdauer ED
- 100 %
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
