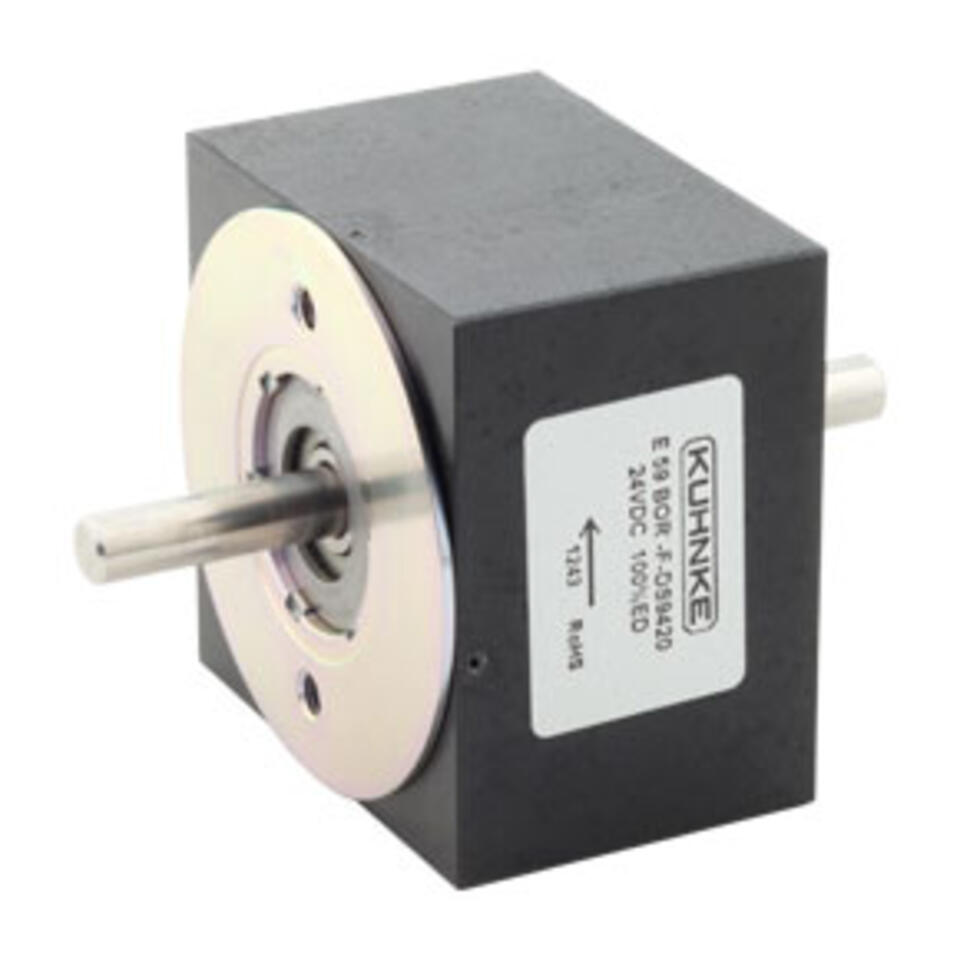

Monostabiler Drehmagnet Typ E

Eigenschaften

Drehmagnete von Kendrion Kuhnke

Die Drehmagnete der Serie D & E von KENDRION KUHNKE sind geeignet für Anwendungen im Maschinenbau, in der
Medizintechnik und Labortechnik aber auch in der Maschinenindustrie oder im Transport- und Verkehrswesen. Die beidseitig kugelgelagerte Welle sorgt für präzise Positionierung und höchste Lebensdauer. Der Drehmagnet ist unempfindlich gegen gradlinige Beschleunigungen findet daher auch Verwendung für Geräte in der Luftfahrt und in Nutzfahrzeugen.

Die Drehmagnete werden in zwei unterschiedlichen Versionen angeboten. Bei der Serie D handelt es sich um Drehmagnete mit zylindrischem Querschnitt. Die Serie E bietet aufgrund des quadratischen Querschnitts einen höheren Wirkungsgrad mit grossen Drehmomenten auf kleinerem Raum.

Die KENDRION KUHNKE Drehmagnete sind in unterschiedlichen Ausführungen erhältlich. Sonderausführungen mit speziellen Applikationen wie z.B. Steckkontakten oder kundenspezifisch mit Stecker assemblierten Anschlusskabeln aber auch eine Modifizierung der Welle oder kundenspezifische Befestigungsbohrungen sind auf Anfrage möglich.

Standard-Varianten und Anpassungsmöglichkeiten

Die Vorzugstypen der Drehmagnete-Reihe sind ausgelegt für 24 V DC und 100% ED. Alle Ausführungen sind mit einem Drehwinkel von 25° bis 95° lieferbar. Die Ausführung BOR mit beidseitigem Wellenende ermöglicht den Einsatz als links- oder rechtsdrehende Version mit Drehwinkeln von 45° bzw. 95°. Die Magnete sind mit einer Rückholfeder an der rechtsdrehenden Welle ausgestattet. Abhängig von der Baugrösse, dem Drehwinkel und der Einschaltdauer kann es erforderlich sein, eine sogenannte „weich eingestellte“ Rückholfeder einzusetzen. Diese Drehmagnete sind in der Bestell-Nr. mit dem Zusatz DS9420 gekennzeichnet.

Die Spulenauslegung erfolgt vorzugsweise für Gleichstrombetrieb mit einer Nennspannung von 24 V DC. Bei einer Ausführung der Spule für 205 V DC ist über eine Anschlussdose mit Gleichrichter ein direkter Betrieb am Wechselstromnetz 230 V AC möglich.

▪ Drehwinkel: 25° / 35° / 45° / 65° / 95°
▪ Drehmoment: 0,2 Ncm - 480 Ncm

Technische Daten

Einschaltdauer ED
100 %
Thermische Klasse
B, 130 °C
Marke
Kendrion Kuhnke
Menge Art.Nr. Bezeichnung Lager EAN Nennspannung Drehwinkel Rückholfeder Anfangskraft Endkraft Anschlussart Kabel-/Litzenlänge Nennaufnahme VE Einheit
E92-LOO-N-205VDC 100%ED 99734 4030727008702 205 VDC 25° Nein 25 N 135 N mit Normgerätestecker 0 mm 51.25 W 1 Stk
E94-LOO-N-205VDC 100%ED Ident-Nummer noch offen 205 VDC 45° Nein 95 N 205 N mit Normgerätestecker 0 mm 51.25 W 1 Stk
E94-ROO-N-205VDC 100%ED Ident-Nummer noch offen 205 VDC 45° Nein 95 N 205 N mit Normgerätestecker 0 mm 51.25 W 1 Stk
E32-BOR-F-24VDC 100%ED 95911 4030727003974 24 VDC 25° am rechtsdrehenden Wellenende 1.3 N 2.5 N mit freien Litzen 100 mm 8.76 W 1 Stk
E32-BOL-F-24VDC 100%ED 90351 4030727903519 24 VDC 25° am linksdrehenden Wellenende 1.3 N 2.5 N mit freien Litzen 200 mm 8.76 W 1 Stk
E52-LOL-N-24VDC 100%ED 90150 4030727901508 24 VDC 25° am linksdrehenden Wellenende 13 N 18.5 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E52-ROL-N-24VDC 100%ED 90184 4030727901843 24 VDC 25° am linksdrehenden Wellenende 13 N 18.5 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E52-ROR-N-24VDC 100%ED 90195 4030727901959 24 VDC 25° am rechtsdrehenden Wellenende 13 N 18.5 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E53-ROR-N-24VDC 100%ED 24358 4030727243585 24 VDC 35° am rechtsdrehenden Wellenende 10 N 18 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E53-LOL-N-24VDC 100%ED 90153 24 VDC 35° am linksdrehenden Wellenende 10 N 18 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E54-ROR-N-24VDC 100%ED 90213 4030727902130 24 VDC 45° am rechtsdrehenden Wellenende 7 N 15.6 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E54-BOO-N-24VDC 100%ED 94247 4030727000607 24 VDC 45° Nein 7 N 15.6 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E54-BOR-N-24VDC 100%ED 90119 4030727901195 24 VDC 45° am rechtsdrehenden Wellenende 7 N 15.6 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
E54-BOO-F50-24VDC 100%ED 24480 4030727244803 24 VDC 45° Nein 7 N 15.6 N mit freien Litzen 50 mm 19.2 W 1 Stk
E56-ROR-F-24VDC 100%ED 90214 4030727902147 24 VDC 65° am rechtsdrehenden Wellenende 3.9 N 14.5 N mit freien Litzen 200 mm 19.2 W 1 Stk
E59-BOR-F-DS9420-24VDC 100%ED 90126 4030727901263 24 VDC 95° am rechtsdrehenden Wellenende 1.8 N 12.7 N mit freien Litzen 200 mm 19.2 W 1 Stk
E99-ROR-N-24VDC 100%ED 90344 4030727903441 24 VDC 95° am rechtsdrehenden Wellenende 22 N 130 N mit Normgerätestecker 0 mm 42 W 1 Stk
E59-ROR-F-DS9420-24VDC 100%ED 90220 4030727902208 24 VDC 95° am rechtsdrehenden Wellenende 1.8 N 12.7 N mit freien Litzen 200 mm 19.2 W 1 Stk
E59-BOR-N-DS9420-24VDC 100%ED 90129 24 VDC 95° am rechtsdrehenden Wellenende 1.8 N 12.7 N mit Normgerätestecker 0 mm 19.2 W 1 Stk
Änderungen vorbehalten
