Produkteigenschaften
Drehmagnete von Kendrion Kuhnke
Die Drehmagnete der Serie D & E von KENDRION KUHNKE sind geeignet für Anwendungen im Maschinenbau, in der
Medizintechnik und Labortechnik aber auch in der Maschinenindustrie oder im Transport- und Verkehrswesen. Die beidseitig kugelgelagerte Welle sorgt für präzise Positionierung und höchste Lebensdauer. Der Drehmagnet ist unempfindlich gegen gradlinige Beschleunigungen findet daher auch Verwendung für Geräte in der Luftfahrt und in Nutzfahrzeugen.
Die Drehmagnete werden in zwei unterschiedlichen Versionen angeboten. Bei der Serie D handelt es sich um Drehmagnete mit zylindrischem Querschnitt. Die Serie E bietet aufgrund des quadratischen Querschnitts einen höheren Wirkungsgrad mit grossen Drehmomenten auf kleinerem Raum.
Die KENDRION KUHNKE Drehmagnete sind in unterschiedlichen Ausführungen erhältlich. Sonderausführungen mit speziellen Applikationen wie z.B. Steckkontakten oder kundenspezifisch mit Stecker assemblierten Anschlusskabeln aber auch eine Modifizierung der Welle oder kundenspezifische Befestigungsbohrungen sind auf Anfrage möglich.
Standard-Varianten und Anpassungsmöglichkeiten
Die Vorzugstypen der Drehmagnete-Reihe sind ausgelegt für 24 V DC und 100% ED. Alle Ausführungen sind mit einem Drehwinkel von 25° bis 95° lieferbar. Die Ausführung BOR mit beidseitigem Wellenende ermöglicht den Einsatz als links- oder rechtsdrehende Version mit Drehwinkeln von 45° bzw. 95°. Die Magnete sind mit einer Rückholfeder an der rechtsdrehenden Welle ausgestattet. Abhängig von der Baugrösse, dem Drehwinkel und der Einschaltdauer kann es erforderlich sein, eine sogenannte „weich eingestellte“ Rückholfeder einzusetzen. Diese Drehmagnete sind in der Bestell-Nr. mit dem Zusatz DS9420 gekennzeichnet.
Die Spulenauslegung erfolgt vorzugsweise für Gleichstrombetrieb mit einer Nennspannung von 24 V DC. Bei einer Ausführung der Spule für 205 V DC ist über eine Anschlussdose mit Gleichrichter ein direkter Betrieb am Wechselstromnetz 230 V AC möglich.
▪ Drehwinkel: 25° / 35° / 45° / 65° / 95°
▪ Drehmoment: 0,045 Ncm – 200 Ncm
Technische Daten & Downloads
- Nennspannung
- 24 VDC
- Einschaltdauer ED
- 100
- Thermische Klasse
- B, 130 °C
- Marke
- Kendrion Kuhnke
- Downloads
- drehmagnete_rotary_solenoids_technical_data.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | EAN | Drehwinkel | Drehrichtung auf das Wellenende gesehen | Rückholfeder | Anfangskraft | Endkraft | Anschlussart | Kabel-/Litzenlänge | Nennaufnahme | Prüfspannung | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
D36-ROR-F-DS9420-24VDC 100%ED | 10529 |
|
4030727105296 | 65° | rechtsldrehendes Wellenende | am rechtsdrehenden Wellenende | 0.43N | 1.35N | mit freien Litzen | 200mm | 6W | kA | 1 | Stk |
|
|
D79-BOR-F-DS9420-24VDC 100%ED | 11387 |
|
4030727113871 | 95° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 6.2N | 26N | mit freien Litzen | 200mm | 19.7W | 2500 Veff | 1 | Stk |
|
|
D64-BOR-F-DS9420-24VDC 100%ED | 12251 |
|
4030727122514 | 45° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 6N | 20N | mit freien Litzen | 200mm | 13.4W | 2500 Veff | 1 | Stk |
|
|
D52-ROR-N-24VDC 100%ED | 15754 |
|
25° | rechtsldrehendes Wellenende | am rechtsdrehenden Wellenende | kA | kA | mit Normgerätestecker | 0 | kA | kA | 1 | Stk | |
|
|
D53-BRL-F80-24VDC 100%ED | 15801 |
|
4030727158018 | 35° | beidseitiges Wellenende | am linksdrehenden Wellenende | 5.2N | 10.2N | mit freien Litzen | 80mm | 10.08W | kA | 1 | Stk |
|
|
D53-LOR-N-24VDC 100%ED | 15832 |
|
35° | linksdrehendes Wellenende | am rechtsdrehenden Wellenende | 5.2N | 10.2N | mit Normgerätestecker | 0 | 10.08W | kA | 1 | Stk | |
|
|
D54-BOL-N-24VDC 100%ED | 16293 |
|
4030727162930 | 45° | beidseitiges Wellenende | am linksdrehenden Wellenende | 3.6N | 9.3N | mit Normgerätestecker | 0 | 10.08W | kA | 1 | Stk |
|
|
D36-LOR-F-DS9420-24VDC 100%ED | 166544 |
|
4030727038860 | 65° | linksdrehendes Wellenende | am rechtsdrehenden Wellenende | 0.43N | 1.35N | mit freien Litzen | 200mm | 6W | kA | 1 | Stk |
|
|
D54-LOL-N-24VDC 100%ED | 16913 |
|
4030727169137 | 45° | linksdrehendes Wellenende | am linksdrehenden Wellenende | 3.6N | 9.3N | mit Normgerätestecker | 0 | 10.08W | kA | 1 | Stk |
|
|
D54-ROL-F-24VDC 100%ED | 16951 |
|
4030727169519 | 45° | rechtsldrehendes Wellenende | am linksdrehenden Wellenende | 3.6N | 9.3N | mit freien Litzen | 200mm | 10.08W | kA | 1 | Stk |
|
|
D54-ROR-N-24VDC 100%ED | 16971 |
|
4030727169717 | 45° | rechtsldrehendes Wellenende | am rechtsdrehenden Wellenende | 3.6N | 9.3N | mit Normgerätestecker | 0 | 10.08W | kA | 1 | Stk |
|
|
D56-ROR-N-DS9420-24VDC 100%ED | 17121 |
|
4030727171215 | 65° | rechtsldrehendes Wellenende | am rechtsdrehenden Wellenende | 2.2N | 8.6N | mit Normgerätestecker | 0 | 10.08W | kA | 1 | Stk |
|
|
D14-BOR-F-24VDC 100%ED | 172929 |
|
45° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 0.04N | 0.06N | mit freien Litzen | 100mm | 2.1W | 600 Veff | 1 | Stk | |
|
|
D69-BOR-F-DS9420-24VDC 100%ED | 18054 |
|
4030727180545 | 95° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 1.3N | 15N | mit freien Litzen | 200mm | 13.4W | 2500 Veff | 1 | Stk |
|
|
D74-BOR-F-24VDC 100%ED | 18854 |
|
4030727188541 | 45° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 23N | 40N | mit freien Litzen | 200mm | 19.7W | 2500 Veff | 1 | Stk |
|
|
D32-LOL-M-24VDC 100%ED | 20146 |
|
4030727201462 | 25° | linksdrehendes Wellenende | am linksdrehenden Wellenende | 1.15N | 2.1N | mit Flachstecker 2.8mm | kA | 6W | kA | 1 | Stk |
|
|
D32-ROR-M-24VDC 100%ED | 20175 |
|
4030727201752 | 25° | rechtsldrehendes Wellenende | am rechtsdrehenden Wellenende | 1.15N | 2.1N | mit Flachstecker 2.8mm | 0 | 6W | kA | 1 | Stk |
|
|
D53-ROL-N-24VDC 100%ED | 30187 |
|
35° | rechtsldrehendes Wellenende | am linksdrehenden Wellenende | 5.2N | 10.2N | mit Normgerätestecker | 0 | 10.08W | kA | 1 | Stk | |
|
|
D59-LOR-F-24VDC 100%ED | 33959 |
|
4030727339592 | 95° | linksdrehendes Wellenende | am rechtsdrehenden Wellenende | 0.8N | 7.2N | mit freien Litzen | 200mm | 10.08W | kA | 1 | Stk |
|
|
D56-BOL-N-DS9420-24VDC 100%ED | 35543 |
|
4030727355431 | 65° | beidseitiges Wellenende | am linksdrehenden Wellenende | 2.2N | 8.6N | mit Normgerätestecker | 0 | 10.08W | kA | 1 | Stk |
|
|
D24-BOL-F-DS9420-24VDC 100%ED | 51400 |
|
4030727514005 | 45° | beidseitiges Wellenende | am linksdrehenden Wellenende | 0.18N | 0.44N | mit freien Litzen | 200mm | 3.84W | kA | 1 | Stk |
|
|
D24-BOR-F-DS9420-24VDC 100%ED | 51407 |
|
4030727514074 | 45° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 0.18N | 0.44N | mit freien Litzen | 200mm | 3.8W | 1500 Veff | 1 | Stk |
|
|
D24-LOL-F-DS9420-24VDC 100%ED | 51426 |
|
4030727514265 | 45° | linksdrehendes Wellenende | am linksdrehenden Wellenende | 0.18N | 0.44N | mit freien Litzen | 200mm | 3.84W | kA | 1 | Stk |
|
|
D24-ROL-F-DS9420-24VDC 100%ED | 51442 |
|
4030727514425 | 45° | rechtsldrehendes Wellenende | am linksdrehenden Wellenende | 0.18N | 0.44N | mit freien Litzen | 200mm | 3.84W | kA | 1 | Stk |
|
|
D24-ROR-F-DS9420-24VDC 100%ED | 51451 |
|
4030727514517 | 45° | rechtsldrehendes Wellenende | am rechtsdrehenden Wellenende | 0.18N | 0.44N | mit freien Litzen | 200mm | 3.84W | kA | 1 | Stk |
|
|
D29-BOL-F-DS9420-24VDC 48%ED | 51538 |
|
4030727515385 | 95° | beidseitiges Wellenende | am linksdrehenden Wellenende | 0.06N | 0.35N | mit freien Litzen | 200mm | 3.84W | kA | 1 | Stk |
|
|
D29-BOL-F-DS9420-24VDC 100%ED | 51539 |
|
4030727515392 | 95° | beidseitiges Wellenende | am linksdrehenden Wellenende | 0.06N | 0.35N | mit freien Litzen | 200mm | 3.84W | kA | 1 | Stk |
|
|
D29-BOR-F-DS9420-24VDC 100%ED | 51545 |
|
4030727515453 | 95° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 0.06N | 0.35N | mit freien Litzen | 200mm | 3.8W | 1500 Veff | 1 | Stk |
|
|
D29-ROL-F-DS9420-24VDC 100%ED | 51557 |
|
4030727515576 | 95° | rechtsldrehendes Wellenende | am linksdrehenden Wellenende | 0.06N | 0.35N | mit freien Litzen | 200mm | 3.84W | kA | 1 | Stk |
|
|
D34-BOR-F-DS9420-24VDC 100%ED | 51649 |
|
4030727516498 | 45° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 0.65N | 1.6N | mit freien Litzen | 200mm | 6W | 2500 Veff | 1 | Stk |
|
|

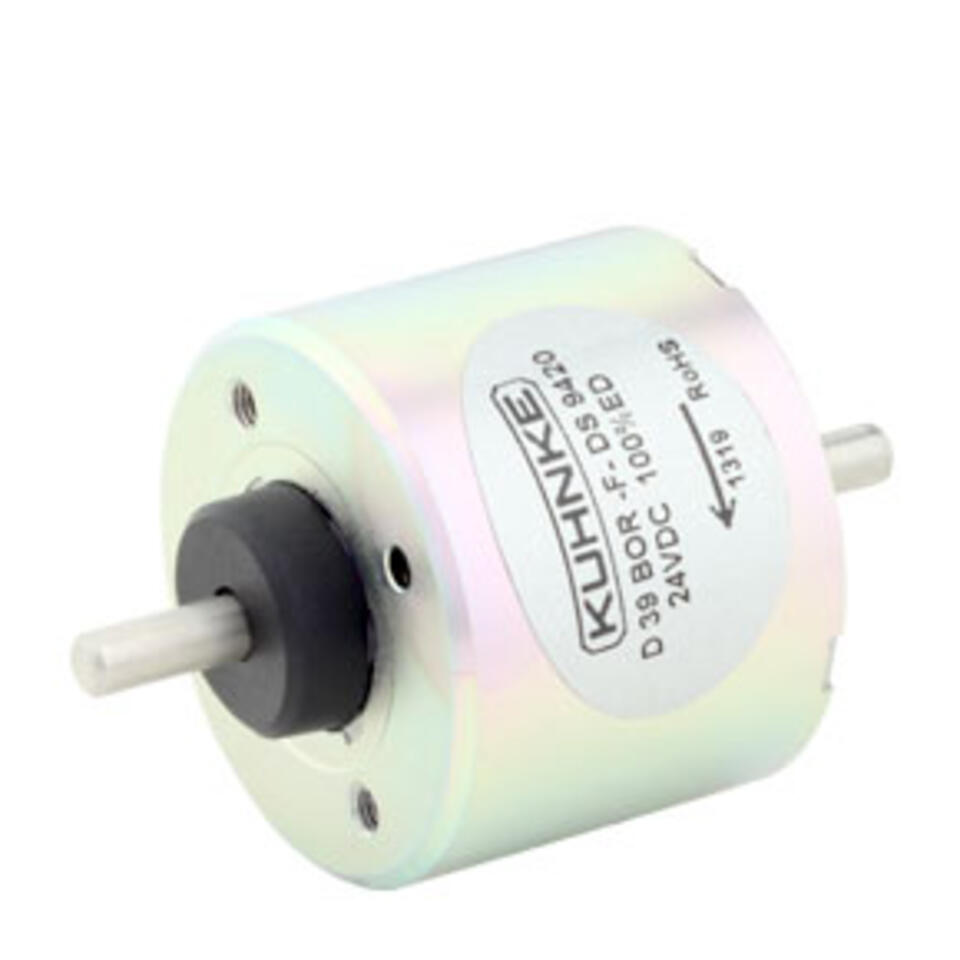

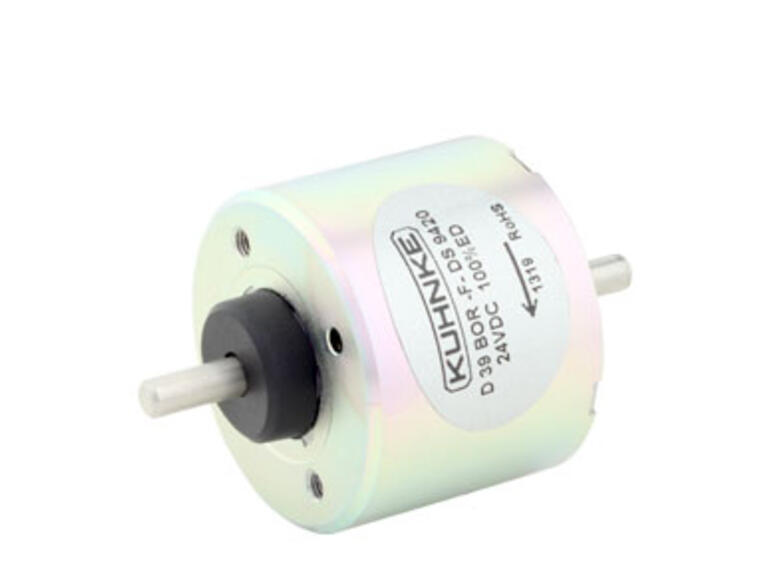

D39-BOR-F-DS9420-24VDC 100%ED | 51672 |
|
4030727516726 | 95° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 0.18N | 1.2N | mit freien Litzen | 200mm | 6W | 2500 Veff | 1 | Stk |
|
|
D54-BOR-F-24VDC 100%ED | 61026 |
|
4030727610264 | 45° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 3.6N | 9.3N | mit freien Litzen | 200mm | 10.1W | 2500 Veff | 1 | Stk |
|
|
D59-BOR-F-DS9420-24VDC 100%ED | 61027 |
|
4030727610271 | 95° | beidseitiges Wellenende | am rechtsdrehenden Wellenende | 0.8N | 7.2N | mit freien Litzen | 200mm | 10.1W | 2500 Veff | 1 | Stk |
|
|
D36-BOO-F-24VDC 24%ED | 70374 |
|
4030727703744 | 65° | beidseitiges Wellenende | keine | 0.43N | 1.35N | mit freien Litzen | 200mm | 6W | kA | 1 | Stk |
|
|
D39-LLR-F-DS9420-24VDC 100%ED | 83392 |
|
4030727833922 | 95° | linksdrehendes Wellenende | am linksdrehenden Wellenende | 0.18N | 1.2N | mit freien Litzen | 200mm | 6W | kA | 1 | Stk |
