Produkteigenschaften

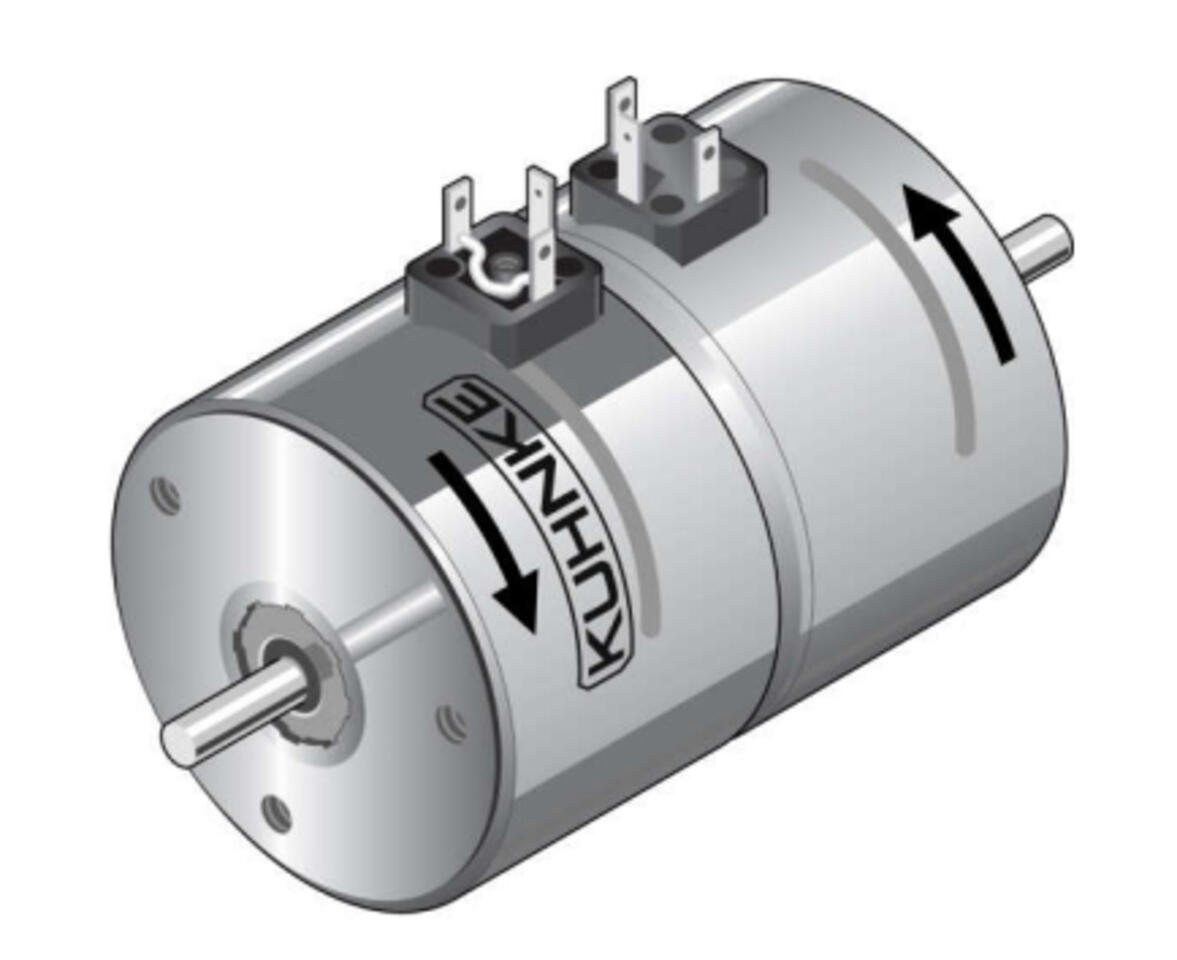

Umkehr-Drehmagnet Typ UD von Kendrion Kuhnke
Die Kuhnke Drehmagnete von Kendrion Kuhnke sind die optimale Lösung für häufig erforderliche Schwenkbewegungen in der Automatisierungstechnik. Eine kugelgelagerte Welle sorgt für spielarmen, schnellen und langlebigen Betrieb. Die Drehmagnete sind in unterschiedlichen Ausführungen als Einfachdrehmagnet, mit Rückholfeder oder als Umkehrdrehmagnet mit zwei Spulen erhältlich. Sonderausführungen mit speziellen Applikationen wie z.B. Steckkontakte, Modifizierung der Welle oder kundenspezifische Befestigungsbohrungen sind auf Anfrage möglich.
Technische Daten & Downloads
- Nennspannung
- 24 VDC
- Einschaltdauer ED
- 100
- Drehrichtung auf das Wellenende gesehen
- beidseitiges Wellenende
- Rückholfeder
- keine
- Marke
- Kendrion Kuhnke
- Downloads
- Datasheet_UD-Solenoids.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | EAN | Drehwinkel | Anfangskraft | Endkraft | Anschlussart | Kabel-/Litzenlänge | Nennaufnahme | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
UD33 BOO-F-24VDC 100%ED | 36672 |
|
4030727366727 | 35° | 0.95N | 1.85N | mit freien Litzen | 100mm | 6W | 1 | Stk |
|
|
UD39 BOO-F-24VDC 100%ED | 37402 |
|
95° | 0.18N | 1.2N | mit freien Litzen | 100mm | 6W | 1 | Stk | |
|
|
UD52 BOO-N-24VDC 100%ED | 75078 |
|
4030727750786 | 25° | 6.8N | 11.5N | mit Normgerätestecker | 0 | 10.08W | 1 | Stk |
|
|
UD59 BOO-N-24VDC 100%ED | 75093 |
|
4030727750939 | 95° | 0.8N | 7.2N | mit Normgerätestecker | 0 | 10.08W | 1 | Stk |
| Art.Nr. | Bezeichnung |
|---|---|
| Z801 | Gerätesteckdose mit Kabelverschraubung |
