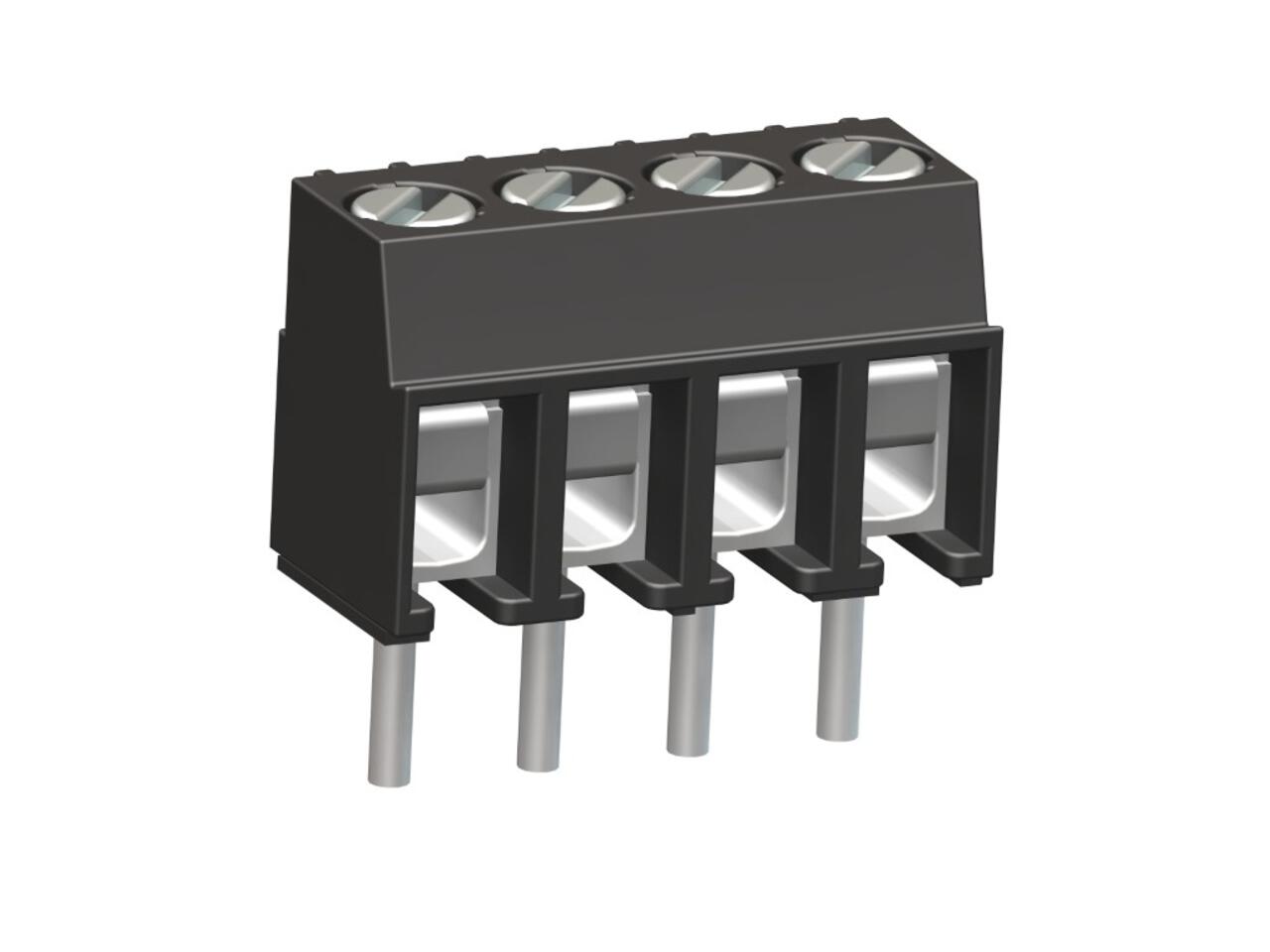

938-DS

Propriétés

Le bloc de jonction pour C.I. 938 au pas de 3,5 mm est disponible en 2 à 24 pôles. Par rapport à la borne pour C.I. 930, elle dispose d'un espace de serrage plus grand. Elle peut être alignée dans la trame sans perte de pôle et est équipée de vis imperdables. La protection de fil de la version "-DS" empêche de manière fiable l'endommagement par la vis, en particulier pour les conducteurs multifilaires, et permet ici aussi le raccordement de conducteurs à fils fins jusqu'à 1,5 mm².

Spécifications techniques

connecteur / broche
Leiterplattenklemmen
pas
3.50 mm
section nominale
1 mm²
Drahteinführrichtung
horizontal
Drahtschutz
Oui
Leiterplattenanschlussart
standard
connexion PCB
Wellenlöten
Courant nominal
13.5 A
rigidité diélectrique
130 V nach EN 60998-1
Drahtanschlusstechnik
raccordement à vis
Verpackungsart
Standard (Schüttgut)
marque
WECO
Quantité Réf. Bezeichnung Stock nombre de pol Gehäuselänge UV Unité
938-DS/02 40.870.402 Serie 938 WECO 2 7 mm 250 pcs
938-DS/03 40.870.403 Serie 938 WECO 3 10.5 mm 250 pcs
938-DS/04 40.870.404 Serie 938 WECO 4 14 mm 250 pcs
938-DS/08 40.870.408 Serie 938 WECO 8 28 mm 100 pcs
938-DS/09 40.870.409 Serie 938 WECO 9 31.5 mm 100 pcs
Sous réserve de modifications
