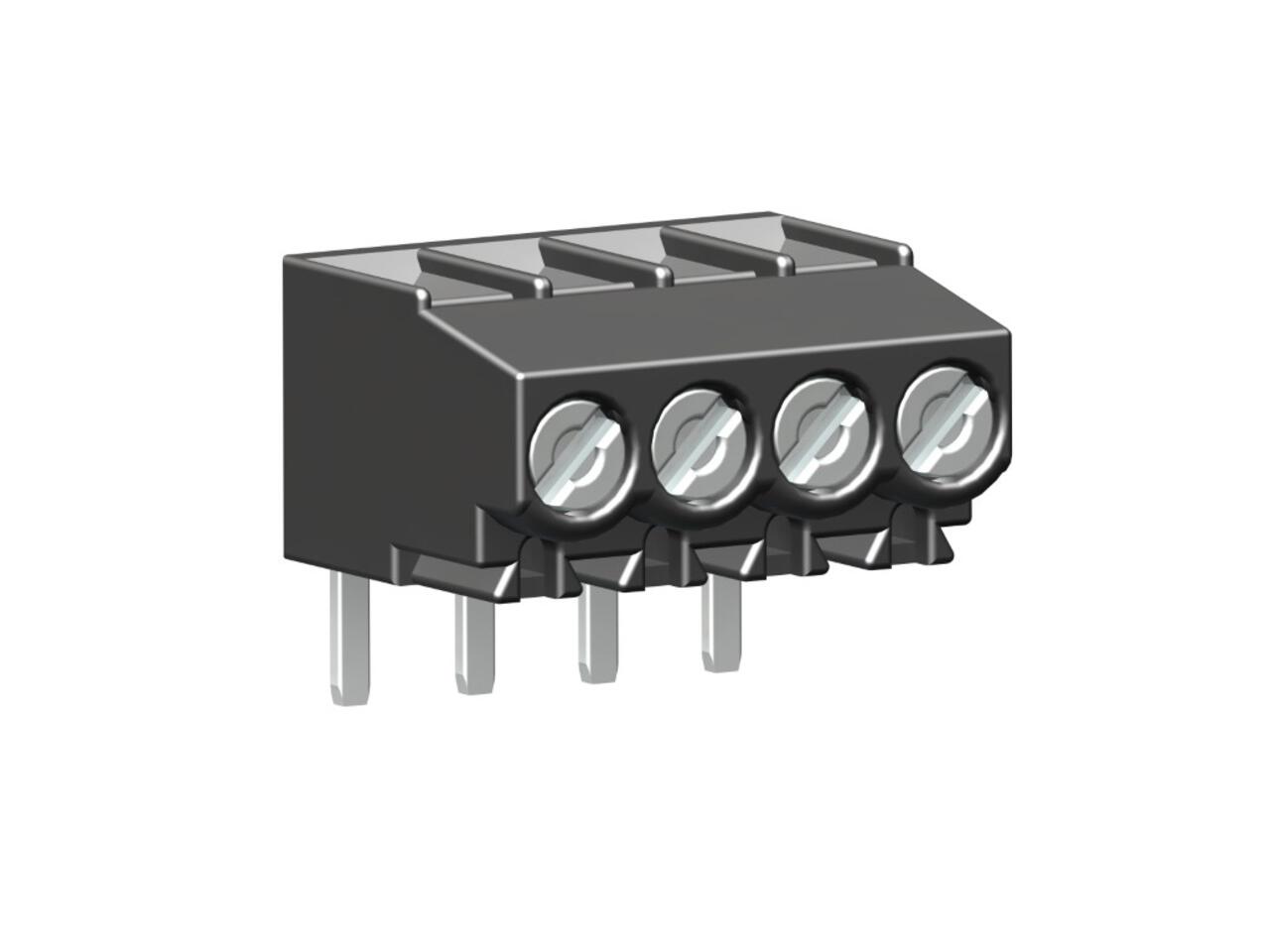

210-A-121
Propriétés
La série 210 est un connecteur pour circuit imprimé peu encombrant avec un pas de 3,5 mm et une capacité de connexion relativement élevée. Les connecteurs de 2 à 24 pôles sont équipés de vis captives M2 offrant une connexion vissée de haute qualité avec système d'ascenseur. Les connecteurs dotés d'un tel système d'élévation sont idéaux pour les déconnexions fréquentes car le corps de la borne et le conducteur se déplacent parallèlement vers la pince à pression. Le système d'élévateur permet une déconnexion et une mise en contact faciles sans aucune fatigue du matériau du connecteur. Une caractéristique particulière du boîtier est l'identification facile de la séparation des pôles, vue du dessus. Les connecteurs sont équipés d'un trou de test et peuvent être montés côte à côte sans perte de pôle.
Spécifications techniques
- connecteur / broche
- Leiterplattenklemmen
- nombre de pol
- 4
- pas
- 3.50 mm
- section nominale
- 1 mm²
- Drahteinführrichtung
- vertical
- Drahtschutz
- Non
- Gehäuselänge
- 14 mm
- connexion PCB
- Wellenlöten
- Courant nominal
- 12.5 A
- rigidité diélectrique
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- raccordement à vis
- Verpackungsart
- Standard (Schüttgut)
- marque
- WECO
