Caractéristiques du produit

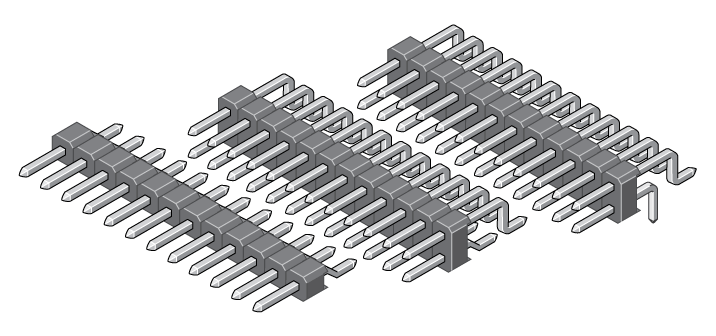

Barrettes pour montage SMD avec contacts Gull Wing, double rangée avec broches carrées de 0,64 mm au pas 2,54 mm. Un montage mixte avec contacts SMD/enfichables est possible sur demande. Réalisations spécifiques client possibles.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : Variante 1 : 002-040 pôles, Variante 2 : 004-040 pôles, Variante 3 : 004-080 pôles
– Réalisations : couchées, 1 rangée, 2 rangées
– Livrable avec ou sans capuchons de montage
– Livrable avec ou sans plots de positionnement
– Emballages en tubes ou Tape & Reel disponibles
*** Veuillez remplacer dans votre demande ou commande les espaces réservés « x ou y » par la désignation correspondante pour la version souhaitée. Merci de consulter les possibilités dans la fiche technique (PDF) dans la rubrique TÉLÉCHARGEMENTS. Merci ***
*** Délais de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- connecteur / broche
- Stiftleiste
- pas
- 2.54 mm
- matériau de contact
- alliage de cuivre
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 3
- Tension nominale
- 250 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 500 VRMS für 1 Minute
- température de fonctionnement
- -40°C bis +105°C
- Température d'application
- 260°C für 10 Sekunden
- isolant L
- 2.5
- alignement à PCB
- Horizontal (Parallel)
- marque
- MPE-Garry
- Downloads
- 334_datasheet.pdf
Filtre

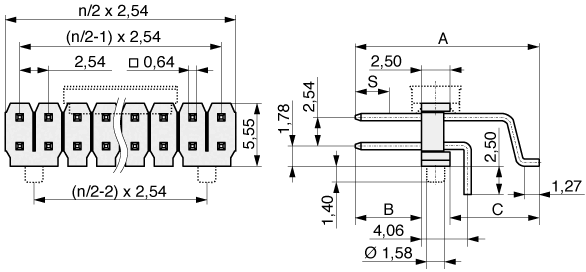

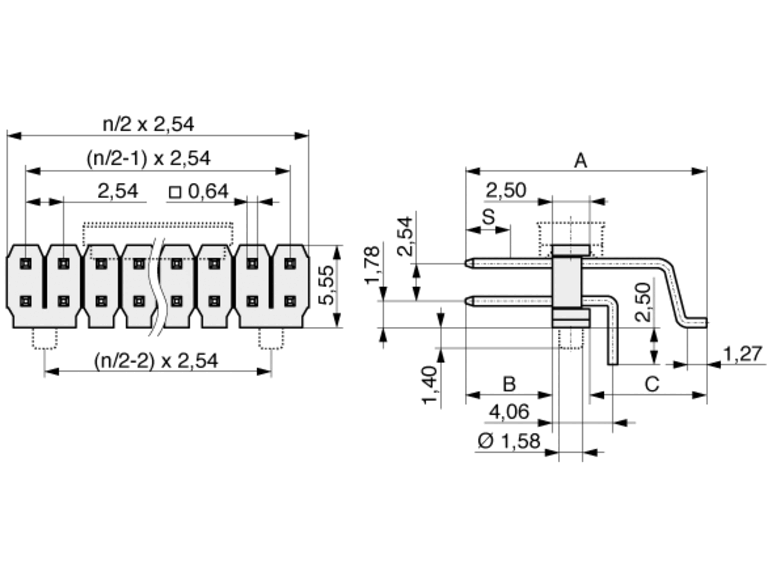

| Quantité | Réf. | Stock | connexion PCB | longueur totale A | longueur de plug-in B | longueur de soudure C | disponible en exécution | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|
|
|
334-x-xxx-x-x-Rxx-1545 |
|
THT / SMD (mixed) | 15.45mm | 8.13mm | 4.82mm | 1 rangée | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1316 |
|
THT / SMD (mixed) | 13.16mm | 5.84mm | 4.82mm | 1 rangée | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1037 |
|
THT / SMD (mixed) | 10.37mm | 3.05mm | 4.82mm | 1 rangée | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1774 |
|
THT / SMD (mixed) | 17.74mm | 10.67mm | 4.57mm | 1 rangée | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1520 |
|
THT / SMD (mixed) | 15.2mm | 8.13mm | 4.57mm | 1 rangée | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1291 |
|
SMD | 12.91mm | 5.84mm | 4.57mm | 1 rangée | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1012 |
|
Wire to Board | 10.12mm | 3.05mm | 4.57mm | 1 rangée | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1621 |
|
THT / SMD (mixed) | 16.21mm | 5.84mm | 7.87mm | 2 rangées | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-2104 |
|
THT / SMD (mixed) | 21.04mm | 10.67mm | 7.87mm | 2 rangées | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1850 |
|
THT / SMD (mixed) | 18.5mm | 8.13mm | 7.87mm | 2 rangées | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1342 |
|
THT / SMD (mixed) | 13.42mm | 3.05mm | 7.87mm | 2 rangées | 1 | Stk |
|
|
334-x-xxx-x-x-Rxx-1799 |
|
THT / SMD (mixed) | 17.99mm | 10.67mm | 4.82mm | 1 rangée | 1 | Stk |
