Caractéristiques du produit

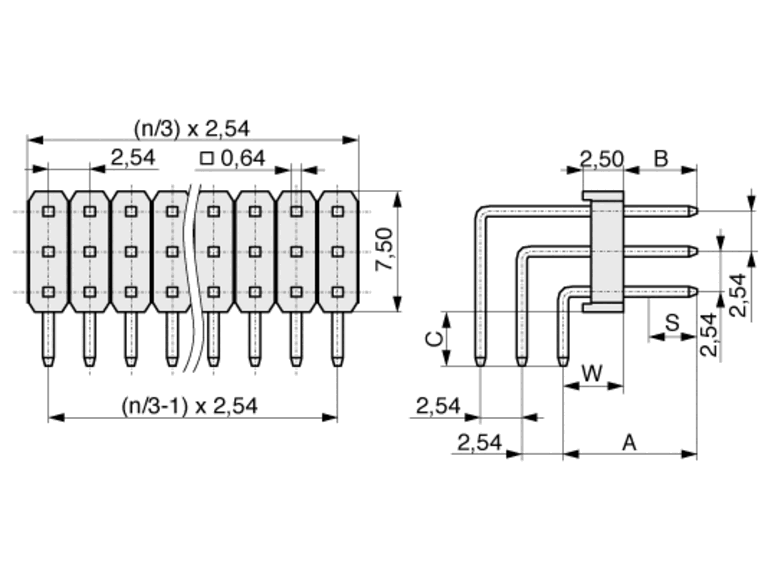

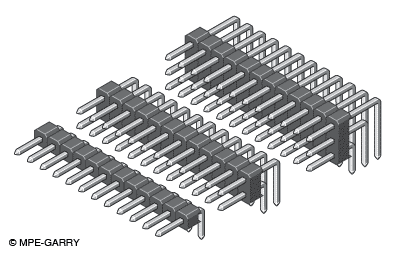

Barrettes d’embase standard coudées à 90°, avec broches carrées de 0,64 mm et un pas de 2,54 mm. Toute longueur de broche disponible.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : simple rangée 001-050 pôles, double rangée 002-100 pôles, triple rangée 003-120 pôles
– Réalisations : coudées, 1 rangée, 2 rangées, 3 rangées
*** Veuillez remplacer dans votre demande ou commande les espaces réservés « x ou y » par la désignation correspondante pour la version souhaitée. Merci de consulter les possibilités dans la fiche technique (PDF) dans la rubrique TÉLÉCHARGEMENTS. Merci ***
*** Délais de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- connecteur / broche
- Stiftleiste
- pas
- 2.54 mm
- connexion PCB
- THT
- matériau de contact
- alliage de cuivre
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 3
- Tension nominale
- 250 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 500 VRMS für 1 Minute
- température de fonctionnement
- -40°C bis +105°C
- Température d'application
- 260°C für 10 Sekunden
- longueur de soudure C
- 3.3
- isolant L
- 2.5
- alignement à PCB
- Horizontal (Parallel)
- marque
- MPE-Garry
- Downloads
- 088_datasheet.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | longueur totale A | longueur de plug-in B | disponible en exécution | UV | Unité |
|---|---|---|---|---|---|---|---|---|
|
|
088-x-xxx-0-x-XS0-0740 | Connecteur mâle THT pas 2,54 mm - Série 088 |
|
7.4mm | 3.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-0870 | Connecteur mâle THT pas 2,54 mm - Série 089 |
|
8.7mm | 4.8mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-1000 | Connecteur mâle THT pas 2,54 mm - Série 090 |
|
10mm | 6.1mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-1080 | Connecteur mâle THT pas 2,54 mm - Série 091 |
|
10.8mm | 6.9mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-1380 | Connecteur mâle THT pas 2,54 mm - Série 092 |
|
13.8mm | 9.9mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-1590 | Connecteur mâle THT pas 2,54 mm - Série 093 |
|
15.9mm | 12mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-1770 | Connecteur mâle THT pas 2,54 mm - Série 094 |
|
17.7mm | 13.8mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-1890 | Connecteur mâle THT pas 2,54 mm - Série 095 |
|
18.9mm | 15mm | 1-reihig / 2-reihig / 3-reihig | 1 | Stk |
|
|
088-x-xxx-0-x-XS0-2100 | Connecteur mâle THT pas 2,54 mm - Série 096 |
|
21mm | 17.1mm | 1-reihig / 2-reihig | 1 | Stk |
