Pièces moulées avec protection EMI et RFI

Propriétés

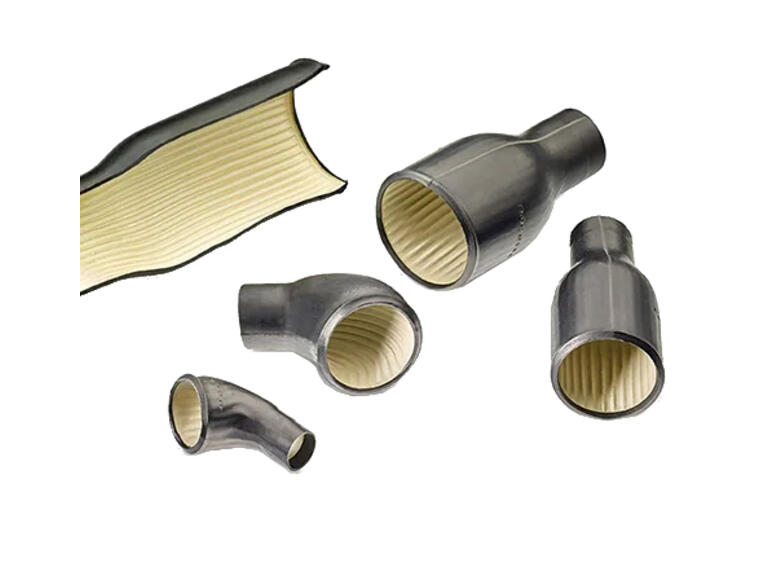

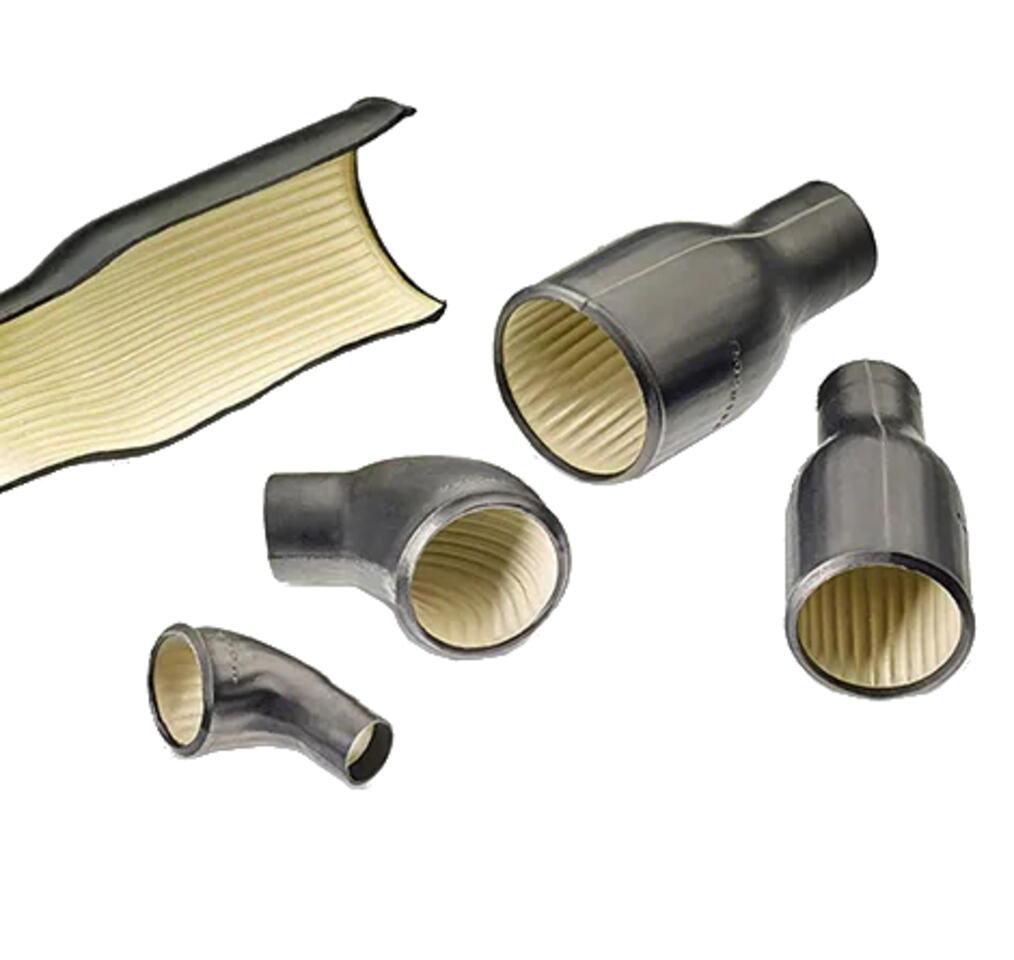

Le joint cuivre étamé des manchons d’écran Rayaten peut être rétracté sur câbles et boîtiers finaux. Ils offrent une protection simple contre les interférences EMI et RFI sévères. La gamme de gaines thermorétractables Rayaten comprend des bouchons/manchons et des tubes offrant une excellente immunité électromagnétique sur une large plage de fréquences. Ces pièces moulées sont aussi performantes que des systèmes à blindage en tresse optimisée et des connexions blindées. Le blindage est un joint métallique enveloppant qui s'adapte au profil thermorétractable en refroidissant.

Spécifications techniques

type
thermorétractable
température de fonctionnement
-75 - 150 °C
marque
TE Connectivity / RAYCHEM (autorisierter Distributor)
Quantité Réf. Bezeichnung Stock EAN diamètre tige avant rétrécicement diamètre tige après rétrécicement diamètre doigt avant rétraction diamètre doigt après rétraction Formteilwinkel UV Unité
222S121-25C-0 EK7301-000 20 mm 10.4 mm 11 mm 5 mm 90 ° 1 pcs
202S121-25S-G13-0 009125-000 7611971021746 20 mm 11 mm 11 mm 5 mm 180 ° 1 pcs
202S121-25S-0 979945-000 7611971021739 20 mm 11 mm 11 mm 5 mm 180 ° 1 pcs
222S132-25S-0 296022-000 7611971022064 24 mm 14.2 mm 15 mm 6 mm 90 ° 1 pcs
222S132-25S-G28-0 611501-000 24 mm 14.2 mm 15 mm 6 mm 90 ° 1 pcs
202S132-25S/86-0 944623-000 24 mm 15 mm 15 mm 6 mm 180 ° 1 pcs
202S132-25S-0 090819-000 7611971021753 24 mm 15 mm 15 mm 6 mm 180 ° 1 pcs
202S142-25C-0 689778-000 31 mm 22 mm 18 mm 7.2 mm 180 ° 1 pcs
202S142-25S-0 689778-000 7611971021760 31 mm 22 mm 18 mm 7.2 mm 180 ° 1 pcs
222S142-25S-0 754255-000 7611971022071 31 mm 22.4 mm 22 mm 8.5 mm 90 ° 1 pcs
202S152-25S-0 573959-000 7611971021777 36 mm 22 mm 22 mm 8.5 mm 180 ° 1 pcs
222S152-25S-0 893201-000 7611971036344 36 mm 22.4 mm 22 mm 8.5 mm 90 ° 1 pcs
202S163-25S-0 588849-000 7611971021784 43 mm 26 mm 26 mm 10 mm 180 ° 1 pcs
222S163-25S-0 137798-000 7611971036351 43 mm 28.2 mm 26 mm 10 mm 90 ° 1 pcs
222S174-25S-0 276329-000 7611971022088 47 mm 35.1 mm 36 mm 15.8 mm 90 ° 1 pcs
202S174-25S-0 028975-000 7611971021791 47 mm 35.1 mm 36 mm 15.8 mm 180 ° 1 pcs
Sous réserve de modifications
