Product features
PLCC-SMD Socket Series 082

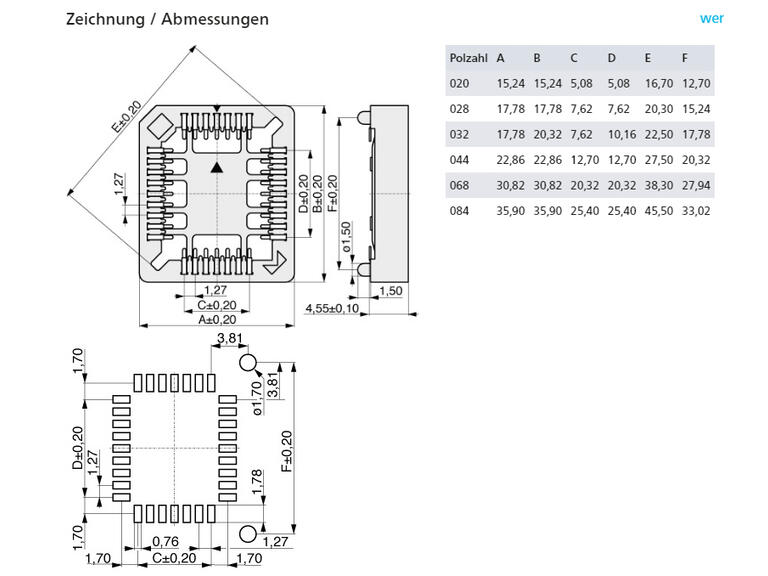

PLCC sockets for SMD mounting (according to JEDEC MO-047 / MO-052) with the same pin layout as the chip.
Variant 1: normal version
Variant 2: variation with centering pin
Further technical data and versions or pin counts not listed here can be found in datasheets/product catalogs in the download area.
Please feel free to ask us!
Specifications & Downloads
- Variante
- PLCC Sockel
- Raster
- 1.27 mm
- Kontaktmaterial
- Phosphor Bronze
- Kontakttyp
- SMD Gull Wing
- Ausrichtung zu PCB
- Vertikal
- Leiterplattenanschluss
- SMD
- Betriebstemperatur
- -40°C bis +85°C
- Sockellayout
- PLCC
- Isolationsmaterial
- Hochtemperaturfestes Thermoplast UL94V-0
- Nennstrom
- 1
- Nennspannung
- 100 VRMS / VDC / Luft- und Kriechstrecken beachten
- Spannungsfestigkeit
- 600 VRMS für 1 Minute
- Marke
- MPE-Garry
- Downloads
- 2023_05_01_D055208_change_announcement_for_series_082_1.pdf 2021_12_15_D055208_change_announcement_for_series_082_1.pdf MPE-Garry_PLCC-Sockel.pdf
Filter
| Amount | Item No. | Description | On stock | Polzahl | Variante des Sockels | Verpackungsart | VE | Unit |
|---|---|---|---|---|---|---|---|---|
|
|
082-1-020-0-XT0 | M-PLCC SMD 20 T-H blackU |
|
20 | PLCC Sockel | Tubes (Stangen) | 32 | Stk |
|
|
082-1-028-0-XT0 | M-PLCC SMD 28 T-H blackU |
|
28 | PLCC Sockel | Tubes (Stangen) | 27 | Stk |
|
|
082-2-028-0-XT0 | M-PLCC SMD 28 T-H pos. BlackU |
|
28 | PLCC Sockel (mit Zentrierstift) | Tubes (Stangen) | 27 | Stk |
|
|
082-1-032-0-XT0 | M-PLCC SMD 32 T-H blackU |
|
32 | PLCC Sockel | Tubes (Stangen) | 24 | Stk |
|
|
082-2-032-0-XT0 | M-PLCC SMD 32 T-H pos. BlackU |
|
32 | PLCC Sockel (mit Zentrierstift) | Tubes (Stangen) | 24 | Stk |
|
|
082-1-032-0-XR0 | M-PLCC SMD 32 T-H-R blackU |
|
32 | PLCC Sockel | Rollen (Tape on Reel) | 400 | Stk |
|
|
082-1-044-0-XT0 | M-PLCC SMD 44 T-H blackU |
|
44 | PLCC Sockel | Tubes (Stangen) | 22 | Stk |
|
|
082-2-044-0-XT0 | M-PLCC SMD 44 T-H pos. BlackU |
|
44 | PLCC Sockel (mit Zentrierstift) | Tubes (Stangen) | 22 | Stk |
|
|
082-1-052-0-XT0 | M-PLCC SMD 52 T-H blackU |
|
52 | PLCC Sockel | Tubes (Stangen) | 19 | Stk |
|
|
082-2-052-0-XT0 | M-PLCC SMD 52 T-H pos. BlackU |
|
52 | PLCC Sockel (mit Zentrierstift) | Tubes (Stangen) | 19 | Stk |
|
|
082-1-068-0-XT0 | M-PLCC SMD 68 T-H blackU |
|
68 | PLCC Sockel | Tubes (Stangen) | 16 | Stk |
|
|
082-1-084-0-XT0 | M-PLCC SMD 84 T-H blackU |
|
84 | PLCC Sockel | Tubes (Stangen) | 16 | Stk |
