Produkteigenschaften

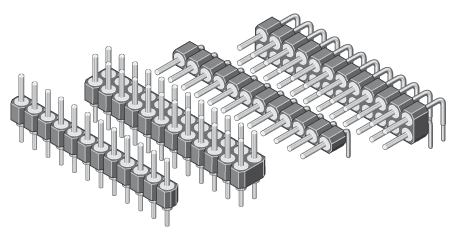

Präzisions-Stiftleisten mit gedrehten Rundstiften Ø 0.60 mm (Lötbereich) resp. Ø 0.76 mm (Steckbereich) und einem Raster von 2,54 mm. Low-Profile-Isolierkörper mit nur 3,20 mm Bauhöhe
– Kontaktoberfläche: verfügbar als x=T= Sn / x=F= Au
– Maximale Polzahlen: 1-reihig 002-064 Pol, 2-reihig: gerade 004-072, abgewinkelt 002-072 Pol
– Ausführungen: gerade und abgewinkelt, 1-reihig, 2-reihig
*** Bitte ersetzen Sie bei einer Anfrage oder Bestellung die Platzhalter „x oder y“ durch die entsprechende Kennzeichnung für die gewünschte Ausführung. Die Möglichkeiten entnehmen Sie bitte aus dem Datenblatt (PDF) in DOWNLOADS. Danke ***
*** Lieferzeit für alle Polzahlen auf Anfrage ***
Technische Daten & Downloads
- Variante
- Stiftleiste
- Raster
- 2.54 mm
- Leiterplattenanschluss
- THT
- Kontaktmaterial
- Kupferlegierung
- Isolationsmaterial
- Hochtemperaturfestes Thermoplast UL94V-0
- Nennstrom
- 3
- Nennspannung
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- Spannungsfestigkeit
- 500 VRMS für 1 Minute
- Betriebstemperatur
- -55°C bis + 125°C
- Verarbeitungstemperatur
- 260°C für 10 Sekunden
- verfügbar in Ausführung
- 1-reihig / 2-reihig
- Marke
- MPE-Garry
- Downloads
- 104_datasheet.pdf
Filter

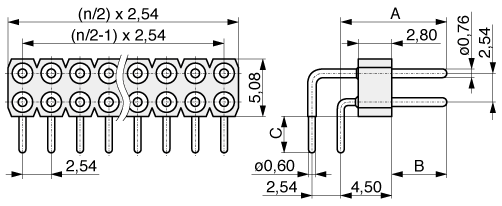

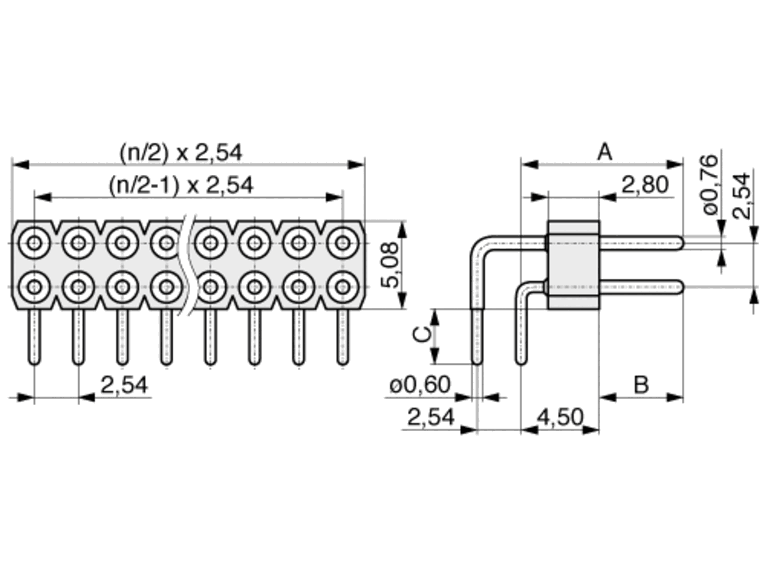

| Menge | Art. Nr. | Lager | Gesamtlänge A | Steckbereich B | Lötbereich C | Ausrichtung zu PCB | VE | Einheit |
|---|---|---|---|---|---|---|---|---|
|
|
104-x-xxx-0-x-LS0-1105 |
|
11.05mm | 4.85mm | 3mm | Vertikal | 1 | Stk |
|
|
104-x-xxx-0-x-LS0-0980 |
|
9.8mm | 3.6mm | 3mm | Vertikal | 1 | Stk |
|
|
104-x-xxx-0-x-LS0-0946 |
|
9.46mm | 4.96mm | 3.2mm | Horizontal (Parallel) | 1 | Stk |
