Produkteigenschaften

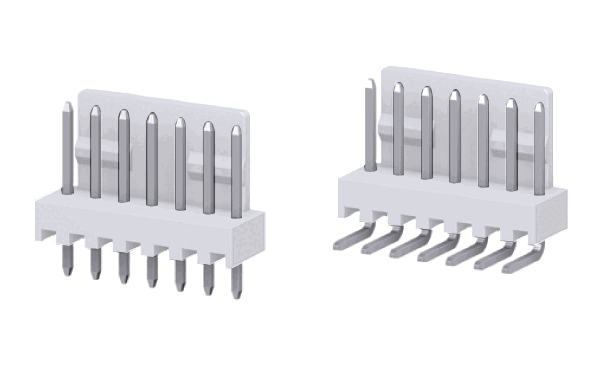

Stiftleisten für Wire to Board Anwendungen. Polarisiert im Raster 2,54 mm
– Kontaktoberfläche: verzinnt
– Maximale Polzahlen: 1-reihig: gerade und abgewinkelt 002-020 Pol; 2-reihig: abgewinkelt 004-040
– Ausführungen: gerade 1-reihig, 2-reihig; abgewinkelt 2-reihig
*** Bitte ersetzen Sie bei einer Anfrage oder Bestellung die Platzhalter „x oder y“ durch die entsprechende Kennzeichnung für die gewünschte Ausführung. Die Möglichkeiten entnehmen Sie bitte aus dem Datenblatt (PDF) in DOWNLOADS. Danke ***
*** Lieferzeit für alle Polzahlen auf Anfrage ***
Technische Daten & Downloads
- Variante
- Stiftleiste
- Raster
- 2.54 mm
- Leiterplattenanschluss
- THT
- Kontaktmaterial
- Kupferlegierung
- Isolationsmaterial
- Thermoplast UL94V-0
- Nennstrom
- 3
- Nennspannung
- 250 VRMS / VDC / Luft- und Kriechstrecken beachten
- Spannungsfestigkeit
- 500 VRMS für 1 Minute
- Betriebstemperatur
- -25°C bis +105°C
- Verarbeitungstemperatur
- 230°C für 5 Sekunden
- Marke
- MPE-Garry
- Downloads
- 428_datasheet.pdf
Filter
| Menge | Art. Nr. | Lager | Polzahl | Gesamtlänge A | Steckbereich B | Lötbereich C | Ausrichtung zu PCB | verfügbar in Ausführung | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|
|
|
428-4-020-0-T-KS0 |
|
20 | 25.4mm | 22.86mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-006-0-T-KS0 |
|
6 | 15.24mm | 12.7mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-018-0-T-KS0 |
|
18 | 22.86mm | 20.32mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-005-0-T-KS0 |
|
5 | 12.7mm | 10.16mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-016-0-T-KS0 |
|
16 | 20.32mm | 17.78mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-4-014-0-T-KS0 |
|
14 | 17.78mm | 15.24mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-004-0-T-KS0 |
|
4 | 10.16mm | 7.62mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-012-0-T-KS0 |
|
12 | 15.24mm | 12.7mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-003-0-T-KS0 |
|
3 | 7.62mm | 5.08mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-010-0-T-KS0 |
|
10 | 12.7mm | 10.16mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-002-0-T-KS0 |
|
2 | 5.08mm | 2.54mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-008-0-T-KS0 |
|
8 | 10.16mm | 7.62mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-4-006-0-T-KS0 |
|
6 | 7.62mm | 5.08mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-4-004-0-T-KS0 |
|
4 | 5.08mm | 2.54mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-020-0-T-KS0 |
|
20 | 50.8mm | 48.26mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-x-019-0-T-KS0 |
|
19 | 48.26mm | 45.72mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-x-018-0-T-KS0 |
|
18 | 45.72mm | 43.18mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-x-017-0-T-KS0 |
|
17 | 43.18mm | 40.64mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-040-0-T-KS0 |
|
40 | 50.8mm | 48.26mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-4-038-0-T-KS0 |
|
38 | 48.26mm | 45.72mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-016-0-T-KS0 |
|
16 | 40.64mm | 38.1mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-036-0-T-KS0 |
|
36 | 45.72mm | 43.18mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-015-0-T-KS0 |
|
15 | 38.1mm | 35.56mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-034-0-T-KS0 |
|
34 | 43.18mm | 40.64mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-014-0-T-KS0 |
|
14 | 35.56mm | 33.02mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-032-0-T-KS0 |
|
32 | 40.64mm | 38.1mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-013-0-T-KS0 |
|
13 | 33.02mm | 30.48mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-030-0-T-KS0 |
|
30 | 38.1mm | 35.56mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-012-0-T-KS0 |
|
12 | 30.48mm | 27.94mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-028-0-T-KS0 |
|
28 | 35.56mm | 33.02mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-011-0-T-KS0 |
|
11 | 27.94mm | 25.4mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-x-010-0-T-KS0 |
|
10 | 25.4mm | 22.86mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-x-009-0-T-KS0 |
|
9 | 22.86mm | 20.32mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-026-0-T-KS0 |
|
26 | 33.02mm | 30.48mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-008-0-T-KS0 |
|
8 | 20.32mm | 17.78mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
|
|
428-4-024-0-T-KS0 |
|
24 | 30.48mm | 27.94mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-4-022-0-T-KS0 |
|
22 | 27.94mm | 25.4mm | 3.05mm | Horizontal (Parallel) | 2-reihig | 1 | Stk |
|
|
428-x-007-0-T-KS0 |
|
7 | 17.78mm | 15.24mm | 3.4mm | Horizontal / Vertikal (gemischt) | 1-reihig | 1 | Stk |
