Bistabiler Optischer Shutter CDR030
Eigenschaften
Optical Beam Shutter Line -- Solenoid Technology
Shutter CDR030

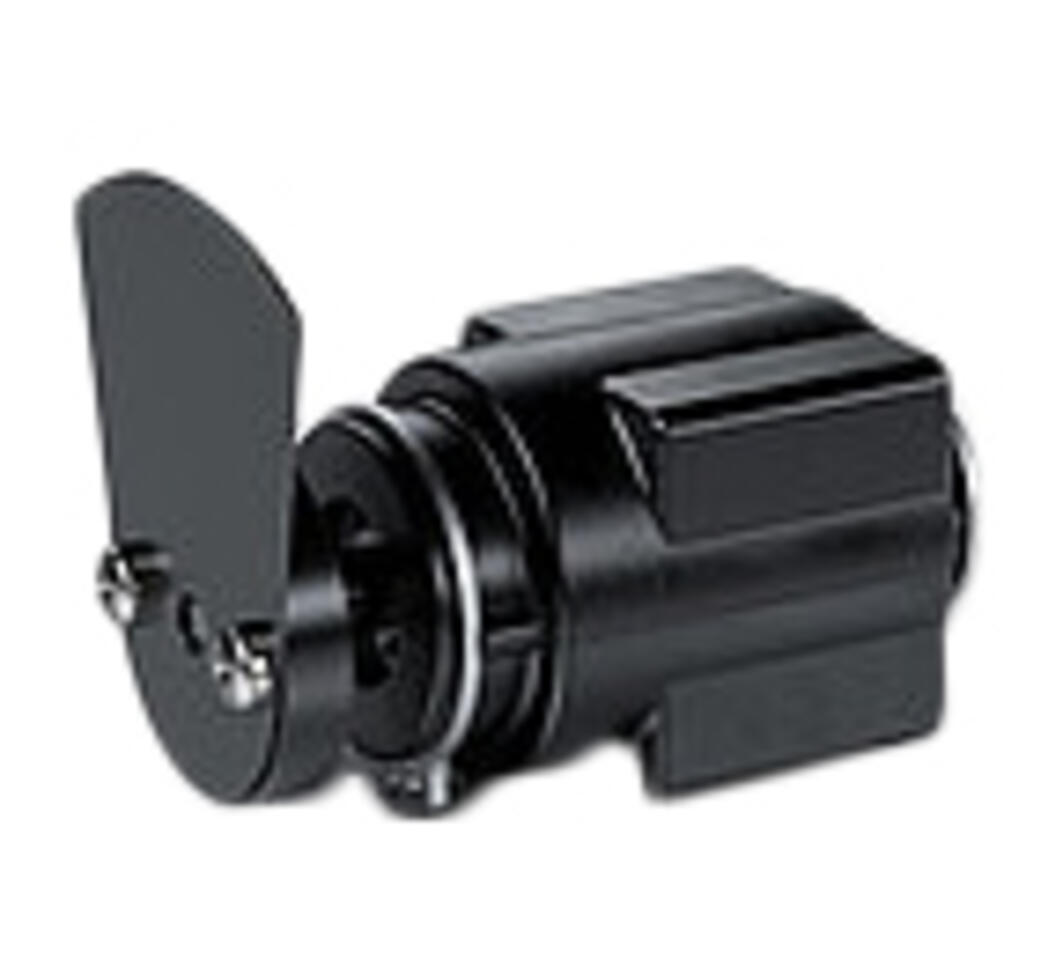

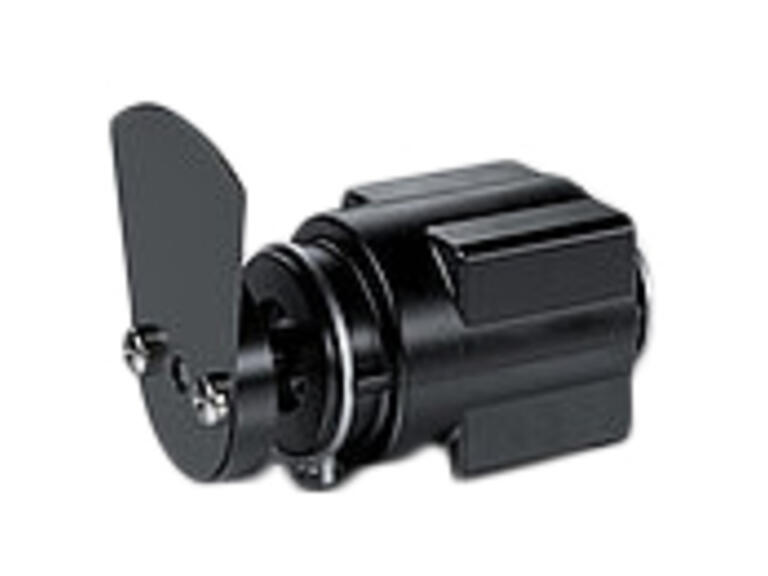

Bistabiler optischer Shutter CDR030
Basierend auf dem bistabilen Drehmagneten CDR030 bietet Kendrion im Bereich der optischen Sicherheitstechnologie einen bistabilen Shutter an, der in beiden Endlagenpositionen ein stromloses Halten ermöglicht. Die Endlagen werden dabei durch die eingebauten Permanentmagneten gehalten. Damit ist das Magnetdesign sehr energiesparend.
Der CDR030-Shutter zeichnet außerdem durch seine hohe Zuverlässigkeit und lange Lebensdauer von 20 Mio. Schaltzyklen aus. Ausserdem besitzt der Shutter eine typische Schließzeit von 30ms.
Durch die einfache Ansteuerung eignet sich der bistabile Shutter für eine Vielzahl von Anwendungen zur Unterbrechung von Lichtstrahlen.
Als Hersteller von Shuttern und Drehmagneten für Laseranwendungen hat Kendrion einen enormen Erfahrungsschatz und entwickelt individuelle Lösungen für Kundenanwendungen.
Eigenschaften
- Endlagen werden permanentmagnetisch gehalten
- Energiesparend durch stromloses Halten
- Positionserkennung optional
- Dämpfung optional
** eine Blende liegt dem Magneten lose für die Montage bei **
Technische Daten
- Spannungsversorgung
- 12 und 24 V DC (andere Spannungsversorgung auf Anfrage)
- Durchmesser Magnet
- 30 mm
- Drehwinkel
- 60°, 90° (andere Drehwinkel auf Anfrage)
- Schliesszeit
- 30ms
- Schaltfrequenz
- Bis zu 30 Hz
- Lebensdauer
- 20 Millionen Schaltzyklen
- Betriebstemperatur
- -5°C bis +35°C
- Bladematerial
- Eloxiertes Aluminium in schwarz (andere auf Anfrage)
- Montage
- Klemme, Flansche (Detailinformationen verfügbar)
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
