Miniatur Optischer Shutter D1

Eigenschaften

Optical Beam Shutter -- Line Solenoid Technology

Shutter D16 D1002

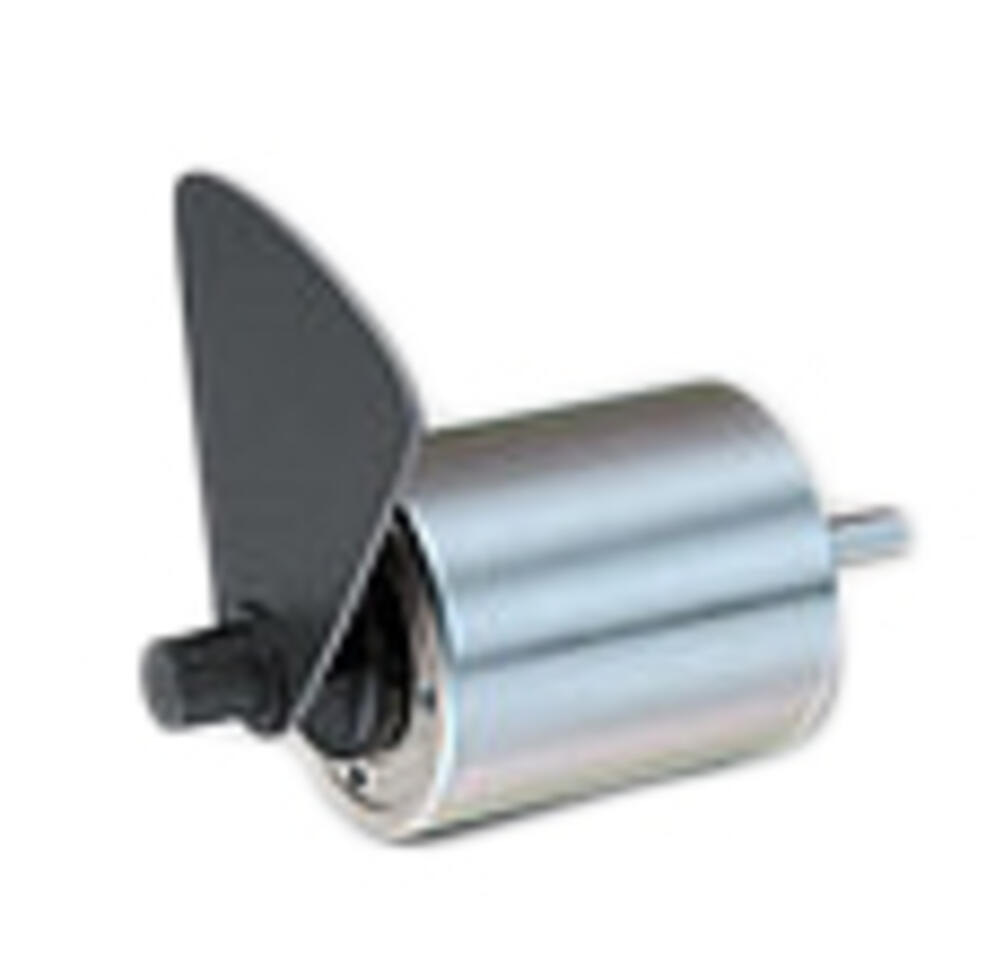

Miniatur Optischer Shutter D1

Basierend auf unserem kleinsten Drehmagneten D1 bietet Kendrion im Bereich der optischen Sicherheitstechnologie einen kompakten Miniatur-Shutter an. Der D16 Shutter zeichnet sich vor allem durch seine hohe Zuverlässigkeit und lange Lebensdauer von 10 Mio. Schaltzyklen aus. Ausserdem besitzt dieser Shutter eine schnelle Schliesszeit von unter 20 ms.

Durch die einfache Ansteuerung eignet sich der D16 Shutter für eine Vielzahl von Anwendungen zur Unterbrechung von Lichtstrahlen.

Als Hersteller von Shuttern und Drehmagneten für Laseranwendungen hat Kendrion einen enormen Erfahrungsschatz und entwickelt individuelle Lösungen für Kundenanwendungen.

Eigenschaften
- Hohe Lebensdauer
- Kurze Schliesszeit
- Einfache Ansteuerung
- Flexibilität für kundenspezifische Anpassungen

** eine Blende ist am Magneten bereits montiert **

Technische Daten

Spannungsversorgung
12 V DC (andere Spannungsversorgung auf Anfrage)
Durchmesser Magnet
14.9 mm
Drehwinkel
65° (andere Drehwinkel 25°, 35°, 45° und 95° auf Anfrage)
Schliesszeit
<=20ms
Schaltfrequenz
max. 5 Hz
Lebensdauer
10 Millionen Schaltzyklen
Betriebstemperatur
-5°C bis +35°C
Bladematerial
Polyamid (weitere auf Anfrage)
Montage
Befestigungsbohrungen
Marke
Kendrion Kuhnke
Menge Art.Nr. Bezeichnung Lager VE Einheit
D16-BOR-F-DS1002-12VDC 100%ED 188466 / 197875 1 Stk
Änderungen vorbehalten
