81.025

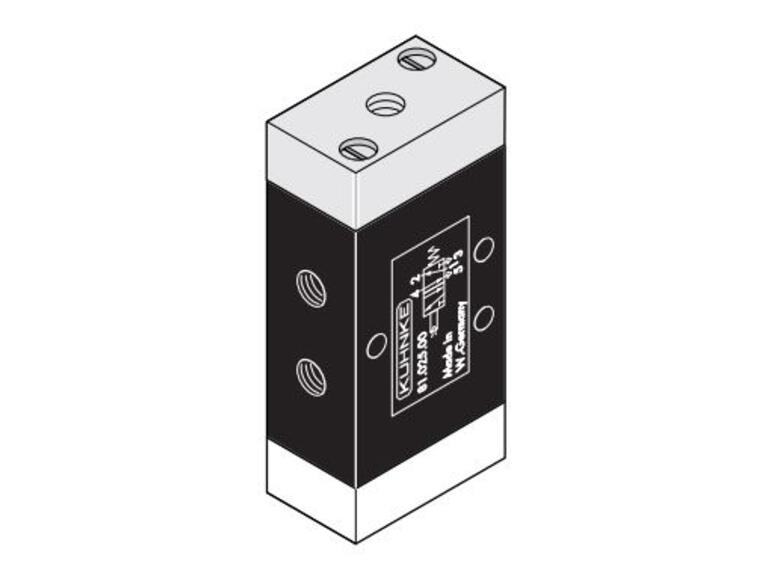

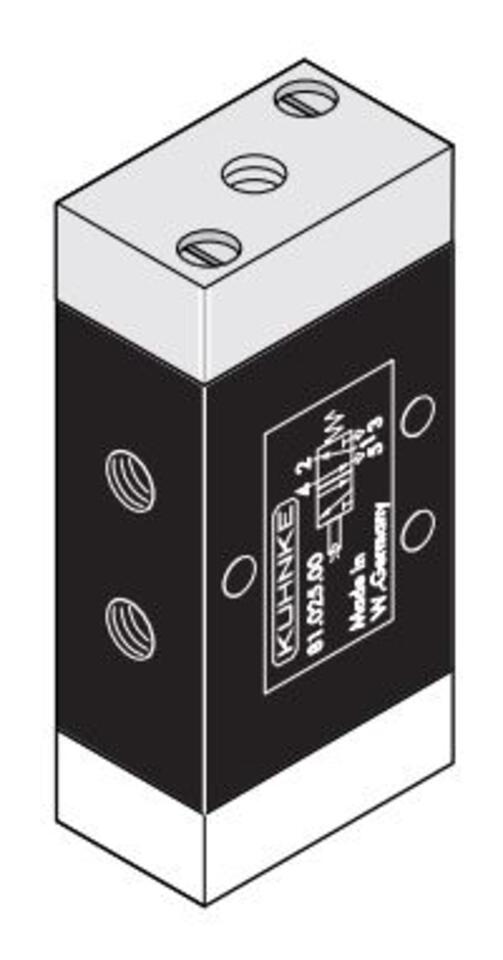

Pneumatisch betätigtes Ventil Typ 81 - 2-10bar, NW2, 5/2-Wege

Eigenschaften

Pneumatisch betätigte Ventile - Typ 81 - NW 2

Stahlschieber-Ventile

Funktion:

Dem Anschluss 1 wird innerhalb der Ventile über eine kalibrierte Blende ein Luftstrom entnommen, der in Nullstellung über eine Düse ins Freie entweicht. Bei Betätigung dieser Ventile wird die Düse verschlossen, so dass sich innerhalb der Ventile ein Druck aufbaut, der diese umschaltet.

Technische Daten:
Druckbereich: 2 - 10 bar
Schaltzeit bei 6 bar: Betätigungszeit abhängig vom Volumen der Schlauchleitung
Luftverbrauch bei 6 bar: ca. 2 Nl/min (0 °C, 1013 mbar)
Betätigung: über Düse mit Schlauchleitung
Rückstellung: Feder

Technische Daten

Produkttyp
Stahlschieber-Ventil
Betätigungsart
pneumatisch betätigt
Druckbereich
2 - 10 bar
Ventilfunktion
5/2-Wege
Nennweite
2.00 mm
Medium
Gefilterte (5 µm), geölte oder ungeölte Luft
pneumatische Anschlussart
M5
Umgebungstemperatur
-10°C bis +70°C
Marke
BSG Solutions / The Shift
Menge Art.Nr. Bezeichnung Lager VE Einheit
81.025 52716 1 Stk
Art.Nr. Kurzbezeichnung
43.138 Zubehör-Set zu div. Ventile
