81.025

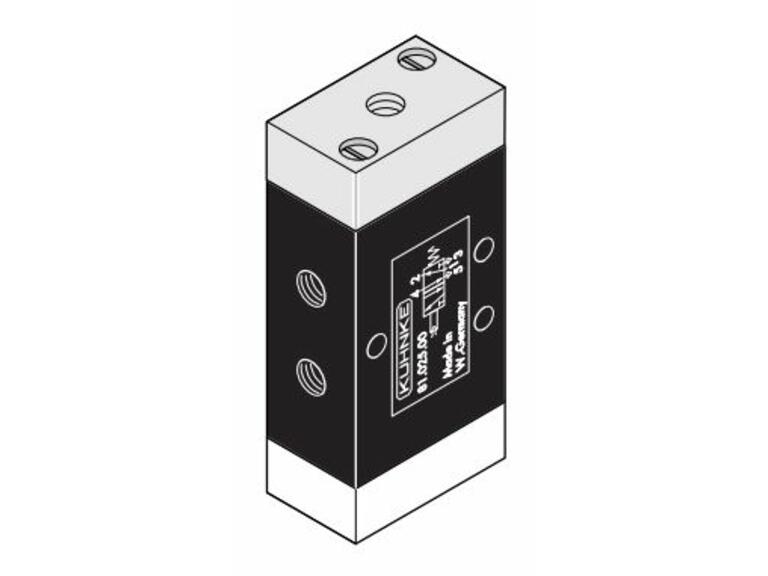

Vanne à commande pneumatique type 81 - 2-10bar, NW2, 5/2 voies

Propriétés

Vannes à commande pneumatique - Type 81 - NW 2

Robinets-vannes en acier

Fonction :

Un flux d'air est prélevé à l'orifice 1 à l'intérieur des vannes via un orifice calibré, qui, en position zéro, s'échappe à l'air libre via une buse. Lorsque ces vannes sont actionnées, la buse est fermée de sorte qu'une pression s'accumule à l'intérieur des vannes, ce qui les fait basculer.

Données techniques :
Gamme de pression : 2 - 10 bar
Temps de commutation à 6 bar : Le temps d'actionnement dépend du volume de la ligne de tuyau.
Consommation d'air à 6 bar : environ 2 Nl/min (0 °C, 1013 mbar)
Actionnement : via une buse avec un tuyau
Remise à zéro : printemps

Spécifications techniques

Produkttyp
Stahlschieber-Ventil
Betätigungsart
pneumatisch betätigt
Druckbereich
2 - 10 bar
Ventilfunktion
5/2-Wege
Nennweite
2.00 mm
Medium
Gefilterte (5 µm), geölte oder ungeölte Luft
pneumatische Anschlussart
M5
Umgebungstemperatur
-10°C bis +70°C
marque
BSG Solutions / The Shift
Quantité Réf. Bezeichnung Stock UV Unité
81.025 52716 1 pcs
Réf. Description rapide
43.138 Set d'accessoires pour valves diverses
