Produkteigenschaften

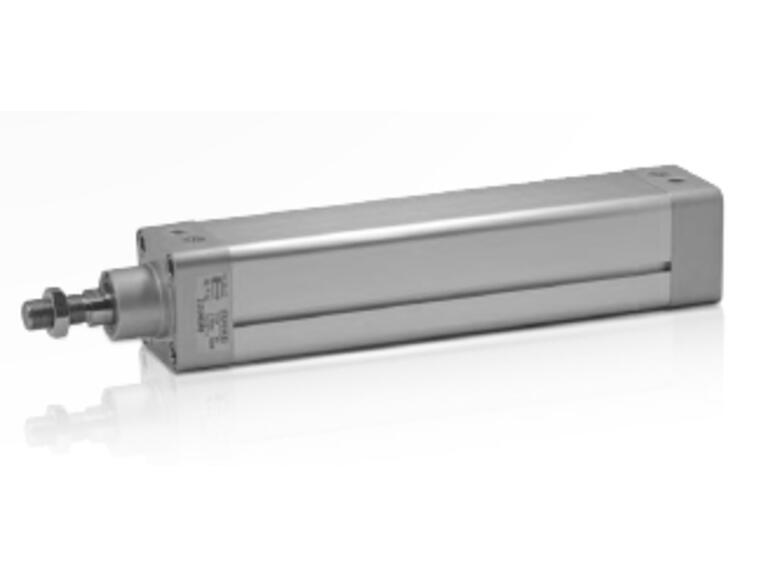

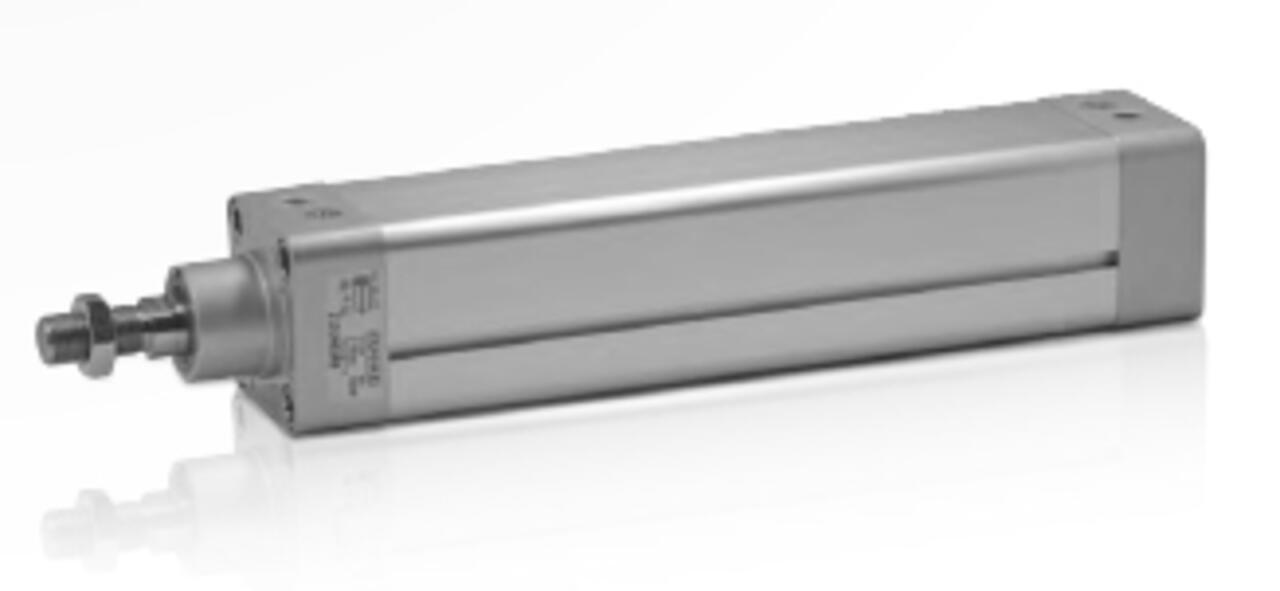

Zylinder ISO 15552
Die Zylinder der Serie 21 werden nach der Norm ISO 15552 gefertigt, die die austauschbare Einbaumasse vorschreibt. Das Zylinderrohr und die Endplatten haben ein sauberes Profil, wodurch sie für den Einsatz in staubigen und abwaschbaren Umgebungen wie z. B. in der Lebensmittelindustrie geeignet sind. Das Zylinderrohr ist innen und aussen eloxiert und bietet
eine ausgezeichnete Korrosionsbeständigkeit und eine reibungsarme Oberfläche für den Kolben. Dieses Produkt wurde so konzipiert, dass es eine aussergewöhnliche Festigkeit aufweist.
Die Kolbenkonstruktion (standardmässig magnetisch und komplett mit Dämpfungsbuchsen) ist ein massiver Aluminiumblock. Die Montage des Rohres erfolgt über Endkappen mit internen Zugstangen montiert. Diese saubere und einfache Konstruktion ermöglicht die einfache Lieferung von Versionen für Hoch- und Tieftemperaturanwendungen.
Der Zylinder ist RoHS-zertifiziert (Richtlinie 2002/95/CE) und er ist auch tex-zertifiziert (Richtlinie 94/9/CE) in Zone II 2G/D c T4 T135°C -10°C<Ta<50°C.
allgemeine technische Daten:
Kolbendurchmesser: Ø 32, 40, 50, 63, 80, 100 (mm)
Anschlüsse: Ø 32 = G1/8; Ø 40, Ø 50 = G1/4; Ø 63, Ø 80 = G3/8; Ø 100 = G1/2
Endplatten: Lackierter Aluminiumlegierungsguss
Kolbenstange: C45 verchromter Stahl (auf Anfrage Edelstahl)
Profiliertes Rohr: Aluminiumlegierung, eloxiert 15 μm
Kolben mit Dämpfungsbuchsen: Aluminiumlegierung gegossen
Zugstangen: Fe 37
Dämpfungseinstellschraube: Messing vernickelt
Kolbenstangendichtung: Polyurethanmischung 94 SH A (Viton® auf Anfrage)
Kolbendichtung: NBR 70 SH A (Viton® auf Anfrage)
Dämpfungsdichtungen: NBR 90 SH A (Viton® auf Anfrage)
Andere Dichtungen: NBR
Betriebsmedium: 5 μm gefilterte Luft, geölt oder ungeölt (bei Einsatz unter 0 °C muss trockene Luft verwendet werden)
Maximaler Druck: 10 bar
Betriebstemperatur: NBR-Dichtungen: -20 °C bis +80 °C Viton® -Dichtungen: -10 °C bis +150 °C
Dämpfungslänge: Ø 32 40 50 63 80 100 mm 20 22 26 30 32 34
Hubtoleranz: Ø 32 – 50 500 mm: + 3,2 mm Ø 63 – 100 500 mm: + 4,0 mm
Standardhübe: 25, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500 (mm)
weitere Ausführungen und geänderte Hublängen auf Anfrage und in den technischen Datenblättern im Download
Technische Daten & Downloads
- Produktlinie - Produkttyp
- Zylinder ISO 15552
- Ausführung
- Doppeltwirkend
- Marke
- BSG Solutions / The Shift
- Downloads
- Datasheet_ZylinderISO15552.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Kolbendurchmesser | Hub | VE | Einheit |
|---|---|---|---|---|---|---|---|
|
|
21.21A.0200 | 147249 |
|
40 mm | 200 mm | 1 | Stk |
|
|
21.21A.0100 | 147502 |
|
40 mm | 100 mm | 1 | Stk |
|
|
21.31A.0160 | 600410 |
|
50 mm | 160 mm | 1 | Stk |
|
|
21.11A.0025 | 600567 |
|
32 mm | 25 mm | 1 | Stk |
|
|
21.11A.0050 | 600770 |
|
32 mm | 50 mm | 1 | Stk |
|
|
21.61A.0125 | 600777 |
|
100 mm | 125 mm | 1 | Stk |
|
|
21.51A.0250 | 600781 |
|
80 mm | 250 mm | 1 | Stk |
|
|
21.41A.0050 | 600794 |
|
63 mm | 50 mm | 1 | Stk |
|
|
21.11A.0080 | 600803 |
|
32 mm | 80 mm | 1 | Stk |
|
|
21.11A.0160 | 600810 |
|
32 mm | 160 mm | 1 | Stk |
|
|
21.21A.0050 | 600814 |
|
40 mm | 50 mm | 1 | Stk |
|
|
21.31A.0025 | 600818 |
|
50 mm | 25 mm | 1 | Stk |
|
|
21.41A.0025 | 600820 |
|
63 mm | 25 mm | 1 | Stk |
|
|
21.41A.0160 | 600824 |
|
63 mm | 160 mm | 1 | Stk |
|
|
21.51A.0100 | 600828 |
|
80 mm | 100 mm | 1 | Stk |
|
|
21.61A.0050 | 600832 |
|
100 mm | 50 mm | 1 | Stk |
|
|
21.61A.0100 | 600836 |
|
100 mm | 100 mm | 1 | Stk |
|
|
21.31A.0100 | 600840 |
|
50 mm | 100 mm | 1 | Stk |
|
|
21.41A.0400 | 600853 |
|
63 mm | 400 mm | 1 | Stk |
|
|
21.41A.0100 | 600862 |
|
63 mm | 100 mm | 1 | Stk |
|
|
21.31A.0050 | 600875 |
|
50 mm | 50 mm | 1 | Stk |
|
|
21.51A.0050 | 600893 |
|
80 mm | 50 mm | 1 | Stk |
|
|
21.31A.0200 | 600897 |
|
50 mm | 200 mm | 1 | Stk |
|
|
21.21A.0400 | 600907 |
|
40 mm | 400 mm | 1 | Stk |
|
|
21.11A.0015 | 600915 |
|
32 mm | 15 mm | 1 | Stk |
|
|
21.31A.0320 | 600947 |
|
50 mm | 320 mm | 1 | Stk |
|
|
21.51A.0200 | 600963 |
|
80 mm | 200 mm | 1 | Stk |
|
|
21.21A.0250 | 600967 |
|
40 mm | 250 mm | 1 | Stk |
|
|
21.21A.0125 | 600971 |
|
40 mm | 125 mm | 1 | Stk |
|
|
21.11A.0100 | 600975 |
|
32 mm | 100 mm | 1 | Stk |
|
|
21.51A.0500 | 600989 |
|
80 mm | 500 mm | 1 | Stk |
|
|
21.41A.0035 | 601017 |
|
63 mm | 35 mm | 1 | Stk |
|
|
21.61A.0200 | 601025 |
|
100 mm | 200 mm | 1 | Stk |
|
|
21.11A.0005 | 601053 |
|
32 mm | 5 mm | 1 | Stk |
|
|
21.51A.0160 | 601065 |
|
80 mm | 160 mm | 1 | Stk |
|
|
21.31A.0080 | 601088 |
|
50 mm | 80 mm | 1 | Stk |
|
|
21.51A.0125 | 601112 |
|
80 mm | 125 mm | 1 | Stk |
|
|
21.61A.0250 | 601128 |
|
100 mm | 250 mm | 1 | Stk |
|
|
21.31A.0500 | 601199 |
|
50 mm | 500 mm | 1 | Stk |
|
|
21.41A.0200 | 601203 |
|
63 mm | 200 mm | 1 | Stk |
|
|
21.11A.0200 | 601205 |
|
32 mm | 200 mm | 1 | Stk |
|
|
21.41A.0500 | 601218 |
|
63 mm | 500 mm | 1 | Stk |
|
|
21.11A.0500 | 601250 |
|
32 mm | 500 mm | 1 | Stk |
|
|
21.11A.0125 | 601276 |
|
32 mm | 125 mm | 1 | Stk |
|
|
21.11A.0400 | 601280 |
|
32 mm | 400 mm | 1 | Stk |
|
|
21.31A.0125 | 601282 |
|
50 mm | 125 mm | 1 | Stk |
|
|
21.41A.0080 | 601296 |
|
63 mm | 80 mm | 1 | Stk |
|
|
21.21A.0600 | 601334 |
|
40 mm | 600 mm | 1 | Stk |
|
|
21.41A.0125 | 601340 |
|
63 mm | 125 mm | 1 | Stk |
|
|
21.51A.0320 | 601350 |
|
80 mm | 320 mm | 1 | Stk |
|
|
21.21A.0500 | 601370 |
|
40 mm | 500 mm | 1 | Stk |
|
|
21.31A.0250 | 601386 |
|
50 mm | 250 mm | 1 | Stk |
|
|
21.41A.0320 | 601404 |
|
63 mm | 320 mm | 1 | Stk |
|
|
21.21A.0025 | 601418 |
|
40 mm | 25 mm | 1 | Stk |
|
|
21.51A.0080 | 601433 |
|
80 mm | 80 mm | 1 | Stk |
|
|
21.61A.0400 | 601465 |
|
100 mm | 400 mm | 1 | Stk |
|
|
21.21A.0080 | 601469 |
|
40 mm | 80 mm | 1 | Stk |
|
|
21.51A.0025 | 601473 |
|
80 mm | 25 mm | 1 | Stk |
|
|
21.11A.0250 | 601477 |
|
32 mm | 250 mm | 1 | Stk |
|
|
21.61A.0080 | 601515 |
|
100 mm | 80 mm | 1 | Stk |
|
|
21.51A.0400 | 601550 |
|
80 mm | 400 mm | 1 | Stk |
|
|
21.51A.0350 | 601561 |
|
80 mm | 350 mm | 1 | Stk |
|
|
21.41A.0250 | 601582 |
|
63 mm | 250 mm | 1 | Stk |
|
|
21.61A.0500 | 601609 |
|
100 mm | 500 mm | 1 | Stk |
|
|
21.61A.0320 | 601613 |
|
100 mm | 320 mm | 1 | Stk |
|
|
21.21A.0160 | 601663 |
|
40 mm | 160 mm | 1 | Stk |
|
|
21.31A.0450 | 602922 |
|
50 mm | 450 mm | 1 | Stk |
|
|
21.11A.1000 | 603072 |
|
32 mm | 1000 mm | 1 | Stk |
|
|
21.11A.0750 | 603139 |
|
32 mm | 750 mm | 1 | Stk |
|
|
21.61A.0160 | 603286 |
|
100 mm | 160 mm | 1 | Stk |
|
|
21.11A.0010 | 603322 |
|
32 mm | 10 mm | 1 | Stk |
|
|
21.61A.0025 | 603925 |
|
100 mm | 25 mm | 1 | Stk |
|
|
21.21A.0320 | 603929 |
|
40 mm | 320 mm | 1 | Stk |
|
|
21.11A.0020 | 603936 |
|
32 mm | 20 mm | 1 | Stk |
|
|
21.11A.0320 | 604304 |
|
32 mm | 320 mm | 1 | Stk |
