Produkteigenschaften

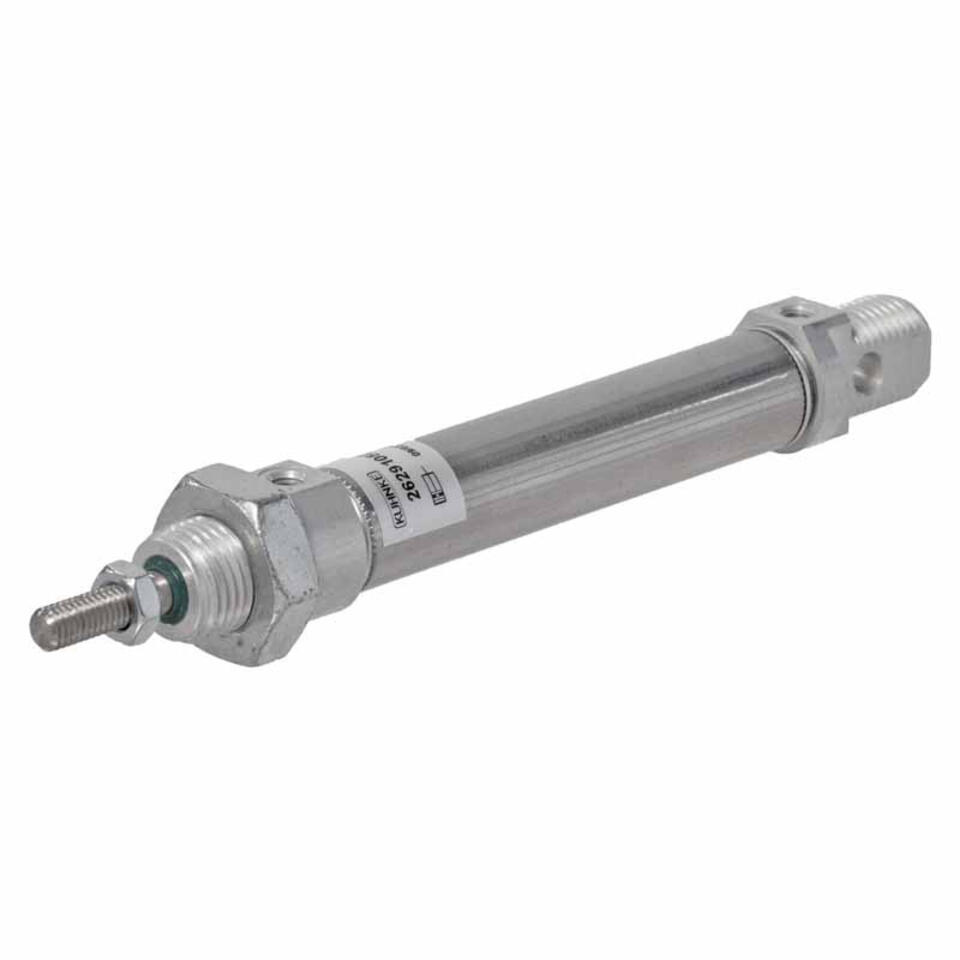

Zylinder ISO 6432
Diese Zylinder entsprechen der Norm
DIN ISO 6432.
Die Ausführung „S“ ist nicht Bestandteil
der Norm.
Technische Daten:
Umgebungstemperatur: – 20 ˚C…+ 70 ˚C
Werkstoffe: Zylinderrohr: CrNi-Stahl, korrosionsbeständig
Zylinderdeckel: Aluminium
Kolbenstange: CrNiStahl, korrosionsbeständig
Dämpfungsscheibe: Elastomer, schlagfest
Dichtungen: Perbunan, ölbeständig
Schmiermittel: Shell Tellus Öl C10 oder gleichwertig
Medium: Druckluft, gewartet
Hubbegrenzung: möglichst extern (optimale Lebensdauer)
Hubtoleranz: max. + 1,5 mm
Federkraft: ausgelegt für Rückbelegung des Kolbens, nicht für angekoppelte Massen. Flächenverhältnis der Kolben bei doppeltwirkenden Zylindern (bedingt durch Abzug der Kolbenstangenquerschnitte)
Zylinder 8, 12 mm 4:3
Zylinder 10 mm 6:5
Zylinder 16, 20, 25 mm 7:6
Befestigung: Ausführung „S“: Schraubbefestigung am Zylinderdeckel der Kolbenstangenseite
Ausführung „U“: Universalbefestigung (Schraubbefestigung an beiden Zylinderdeckeln, Schwenkbefestigung)
weitere Hübe oder andere Ausführung auf Anfrage
Technische Daten & Downloads
- Produktlinie - Produkttyp
- Zylinder ISO 6432
- Marke
- BSG Solutions / The Shift
- Downloads
- Datenblatt_Zylinderiso6432_DE_EN.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Kolbendurchmesser | Hub | Ausführung | VE | Einheit |
|---|---|---|---|---|---|---|---|---|
|
|
24.15.025 | 12049 |
|
10 mm | 25 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
24.15.010 | 12051 |
|
10 mm | 10 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
24.25.050 | 12095 |
|
10 mm | 50 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
24.25.025 | 12098 |
|
10 mm | 25 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
24.25.010 | 12099 |
|
10 mm | 10 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
24.29.025 | 12115 |
|
10 mm | 25 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
24.29.010 | 12118 |
|
10 mm | 10 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
26.25.260 | 125452 |
|
16 mm | 260 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
24.15.040 | 130778 |
|
10 mm | 40 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
24.191.040 | 130785 |
|
10 mm | 40 mm | Einfachwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
25.151.025 | 130806 |
|
12 mm | 25 mm | Einfachwirkend / Ausführung S, mit Magnetkolben | 1 | Stk |
|
|
27.241.210 | 130986 |
|
20 mm | 210 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
23.25.080 | 14813 |
|
8 mm | 80 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.15.040 | 172532 |
|
12 mm | 40 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.15.010 | 19818 |
|
12 mm | 10 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.15.025 | 19819 |
|
12 mm | 25 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.15.050 | 19820 |
|
12 mm | 50 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.19.010 | 19821 |
|
12 mm | 10 mm | Einfachwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
25.19.025 | 19822 |
|
12 mm | 25 mm | Einfachwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
25.25.010 | 19824 |
|
12 mm | 10 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.25.050 | 19826 |
|
12 mm | 50 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.25.080 | 19827 |
|
12 mm | 80 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
25.29.010 | 19830 |
|
12 mm | 10 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
25.29.025 | 19831 |
|
12 mm | 25 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
26.15.025 | 19837 |
|
16 mm | 25 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
26.15.050 | 19838 |
|
16 mm | 50 mm | Einfachwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
26.19.025 | 19840 |
|
16 mm | 25 mm | Einfachwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
26.19.050 | 19841 |
|
16 mm | 50 mm | Einfachwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
26.25.025 | 19842 |
|
16 mm | 25 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
26.29.050 | 19849 |
|
16 mm | 50 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
27.25.025 | 19860 |
|
20 mm | 25 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
27.25.050 | 19861 |
|
20 mm | 50 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
27.25.100 | 19863 |
|
20 mm | 100 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
28.25.025 | 19878 |
|
25 mm | 25 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
28.25.080 | 19880 |
|
25 mm | 80 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
28.29.050 | 19885 |
|
25 mm | 50 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
24.191.025 | 38528 |
|
10 mm | 25 mm | Einfachwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
26.251.025 | 38558 |
|
16 mm | 25 mm | Doppeltwirkend / Ausführung S, mit Magnetkolben | 1 | Stk |
|
|
27.241.050 | 38577 |
|
20 mm | 50 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
26.24.240 | 41552 |
|
16 mm | 240 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
25.251.010 | 45049 |
|
12 mm | 10 mm | Doppeltwirkend / Ausführung S, mit Magnetkolben | 1 | Stk |
|
|
25.291.010 | 45108 |
|
12 mm | 10 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
26.191.050 | 45118 |
|
16 mm | 50 mm | Einfachwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
26.251.080 | 45170 |
|
16 mm | 80 mm | Doppeltwirkend / Ausführung S, mit Magnetkolben | 1 | Stk |
|
|
26.291.050 | 45197 |
|
16 mm | 50 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
28.241.125 | 45381 |
|
25 mm | 125 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
28.291.010 | 45453 |
|
25 mm | 10 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
28.291.125 | 45479 |
|
25 mm | 125 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
28.291.160 | 45486 |
|
25 mm | 160 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
|
|
26.29.010 | 50144 |
|
16 mm | 10 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
27.29.040 | 50702 |
|
20 mm | 40 mm | Doppeltwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
26.25.300 | 51881 |
|
16 mm | 300 mm | Doppeltwirkend / Ausführung S, ohne Magnetkolben | 1 | Stk |
|
|
23.19.010 | 58173 |
|
8 mm | 10 mm | Einfachwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
23.19.025 | 58174 |
|
8 mm | 25 mm | Einfachwirkend / Ausführung U, ohne Magnetkolben | 1 | Stk |
|
|
25.291.065 | 71703 |
|
12 mm | 65 mm | Doppeltwirkend / Ausführung U, mit Magnetkolben | 1 | Stk |
