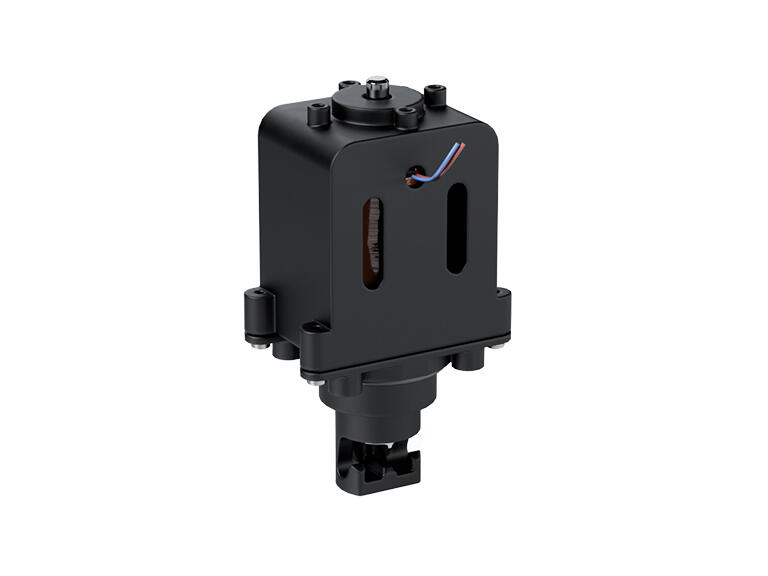

Aimant rotatif compact CDR
Propriétés
Aimant rotatif compact de la série CDR
Optimiser votre système - tourner au lieu de se déplacer linéairement - conception simple et rentable adaptable de façon modulaire
Grâce à sa conception compacte, le CDR est la solution idéale pour une variété d'applications. Enfin, la technologie des capteurs intégrés, qui est responsable du contrôle des fonctions, assure une grande fiabilité dans la transmission du mouvement rotatif à l'arbre. L'aimant rotatif impressionne par son temps de commutation de 10 à 30 millisecondes et son angle de rotation allant jusqu'à 90°. La taille, la fonctionnalité et les paramètres techniques peuvent être adaptés à vos besoins spécifiques. Optimisé énergétiquement pour
des applications tournées vers l'avenir. En outre, la conception bistable de l'aimant permet d'économiser jusqu'à 80 % d'énergie. Contrairement aux solénoïdes rotatifs classiques, le CDR ne nécessite que du courant pour la commutation et est maintenu hors tension en position de repos. L'aimant rejoint ainsi notre série Kendrion "greensigned", dont le design de l'aimant est particulièrement respectueux de l'environnement.
Les avantages du CDR en un coup d'œil
- Conception simple, donc très rentable
- Efficacité énergétique élevée (courant uniquement pendant la période de transition)
- Faible usure due aux roulements à billes
- Des capteurs à effet Hall peuvent être intégrés moyennant un léger supplément
- Conception modulaire, donc facilement adaptable
Le choix idéal pour votre candidature
Il existe toute une série d'applications dans lesquelles l'utilisation d'aimants rotatifs (et non d'un
linéaire) simplifie la demande.
- Moins de composants
- Détection de la position finale
- Sécurité accrue des processus
Options de personnalisation
- Capteur à effet Hall pour la détection de la position finale, simple ou double face
- L'arrêt amorti peut être intégré
- Conception mono- et bistable possible
- autres variantes de tension possibles
- Cycle d'utilisation jusqu'à 100% possible
- Possibilité d'une classe de protection plus élevée
- Angle de rotation de 20 à 150° réalisable
Spécifications techniques
- tension de service
- 24 V
- type de tension
- DC
- absorbtion de puissance
- 30 W
- diamètre
- 30 mm
- type de connexion
- mit freien Litzen
- cycle de service
- 15 %
- Design (bistable / monostable)
- bistable
- Température ambiante
- -10°C bis +40°C
- type de protecion (IP)
- IP30
- Couple de maintien (sans courant)
- 3.2 N/cm
- marque
- Kendrion (Donaueschingen/Engelswies) GmbH
