Connecteur de précision THT, pas 2,54 mm - série 120

Propriétés

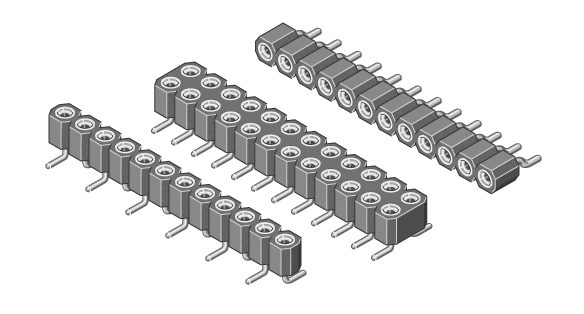

Connecteurs femelles SMD avec contacts tournés dans un pas de 2,54 mm. Des versions à profil bas avec seulement 5,60 mm de hauteur. Ces pièces sont disponibles en option sur tape & reel

- Surface de contact: disponible en tant que x = T = Sn / x = F = Au / x=H= 0.75 µAu
- Surface de clip: disponible en tant que x=F= Au / x=H= 0.75 µAu
- Nombres de pol maximum:
variante 1: 002 - 064 pols
variante 2: 002 - 064 pols
variante 3: 004 - 072 pols
variante 4: 002 - 064 pols
- Exécution: droites, à simple rangée, à double rangées; couchée: à simple rangée

*** Veuillez remplacer l'espace réservé "x" dans le cas d'une demande ou d'une commande avec le marquage correspondant à la version souhaitée. Veuillez consulter la fiche technique (PDF) en DOWNLOADS pour les possibilités. Merci ***
*** Délai de livraison pour tous les numéros de pols sur demande ***

Spécifications techniques

connecteur / broche
Buchsenleiste
pas
2.54 mm
connexion PCB
Einlöt
matériau de contact
alliage de cuivre
matériau d'isolation
Hochtemperaturfestes Thermoplast UL94V-0
Courant nominal
3 A
Tension nominale
150 VRMS / VDC / Luft- und Kriechstrecken beachten
rigidité diélectrique
500 VRMS für 1 Minute
température de fonctionnement
-55°C bis + 125°C
Température d'application
260°C für 10 Sekunden

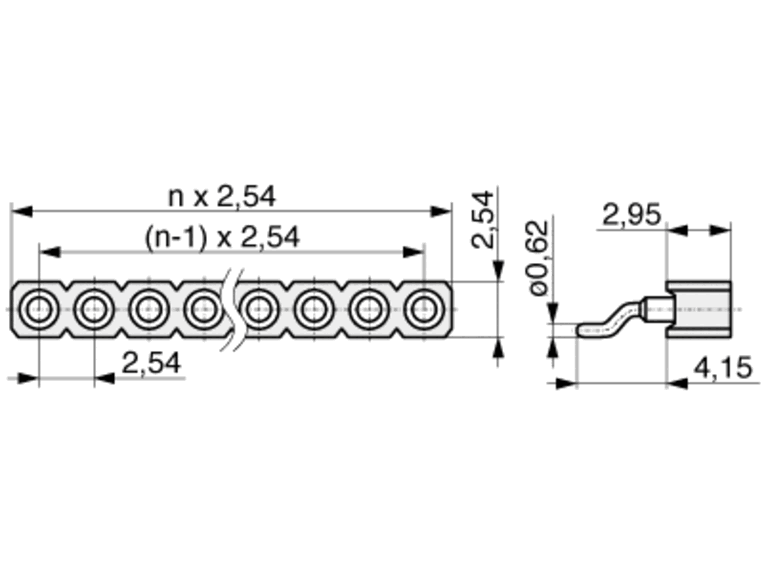

isolant L
2.95 mm
alignement à PCB
Horizontal / Vertikal (gemischt)
disponible en exécution
1-reihig / 2-reihig
marque
MPE-Garry
Quantité Réf. Bezeichnung Stock UV Unité
120-x-xxx-0-MTx-LS0 Connecteur femelle SMT pas 2,54 mm - Série 120 1 pcs
Sous réserve de modifications
