TMS-SCE, Norme militaire

Propriétés

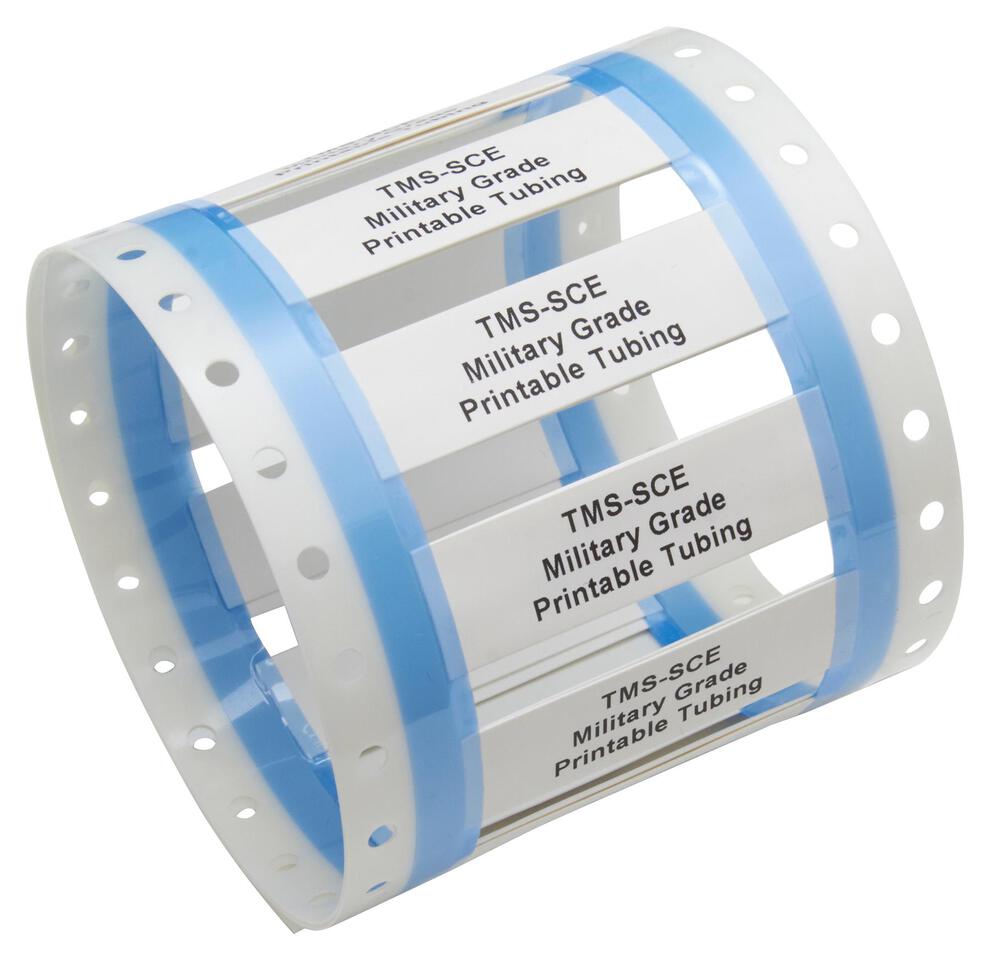

Les manchons de marquage TMS-SCE™ sont conçus pour l'identification et le marquage des câbles avec des exigences de performance élevées.

Fabriqués en polyoléfine thermorétractable, ignifugée et réticulée par radiation, les manchons TMS-SCE™ peuvent être utilisés dans de nombreuses applications, notamment dans l'aérospatiale, le militaire, le sport automobile ainsi que dans le secteur pétrolier et gazier. Les manchons TMS-SCE™ répondent aux exigences de performance selon SAE-AMS-DTL-23053/5 classe 1. Les marquages sont durables immédiatement après impression et restent lisibles malgré l'usure, les solutions de nettoyage agressives ainsi que les carburants et huiles militaires. Les manchons très légers ont un ratio de rétraction de 3:1. Ils rétrécissent rapidement et sont disponibles pour une large gamme de diamètres de câble, simplifiant la gestion des stocks. Les manchons sont livrés en format conducteur, aplatis entre deux bandes de polyester perforées pour faciliter l'impression et la préparation.

Caractéristiques et avantages :
• Impression par transfert thermique possible
• Impression résistante
• Poids léger pour applications aérospatiales
• Matériaux et impression conformes aux normes militaires
• Ratio de rétraction 3:1
• Certifié CSA
• Plage de température de service de -55 °C à 135 °C

Spécifications et approbations :
• SAE-AMS-DTL-23053/5
• SAE AS5942
• EN 45545-2 R24 HL2
• NFPA130
• MIL-STD-202, 215
• UL STD 224 - E35586
• CSA (31929)

Spécifications techniques

type
thermorétractable
version
à paroi mince
taux de retractilité
3:1
température de fonctionnement
-55 - 135 °C
matière
Polyolefin (PO-X)
sans halogène
Non
avec colle intérieure
Non
imprimable
Oui
homologation UL
Oui
Gebindeart
forme de rouleau
Tüllenlänge
50 mm
marque
TE Connectivity / RAYCHEM (autorisierter Distributor)
Quantité Réf. Bezeichnung Stock EAN diamètre intérieur avant rétrécissement diamètre intérieur après rétrécissement épaisseur de paroi après rétrécissement couleur Anzahl Perforierungen UV Unité
TMS-SCE-3/32-2.0-4 4407170001 7611971034951 2.36 mm 0.79 mm 0.53 mm jaune 0 250 pcs
TMS-SCE-3/32-2.0-S4-9 1506550001 2.36 mm 0.79 mm 0.53 mm blanc 1 250 pcs
TMS-SCE-3/32-2.0-S1-9 1506550001 2.36 mm 0.79 mm 0.53 mm blanc 1 250 pcs
TMS-SCE-3/32-2.0-S4-9-BEDRUCKT 1506550001 2.36 mm 0.79 mm 0.53 mm blanc 1 250 pcs
TMS-SCE-1K-3/32-2.0-4 1289310001 2.36 mm 0.79 mm 0.58 mm jaune 0 1'000 pcs
TMS-SCE-3/32-2.0-S3-9 119542 2.36 mm 0.79 mm 0.53 mm blanc 1 250 pcs
TMS-SCE-2X-1K-3/32-2.0-9 F15113-000 2.36 mm 0.79 mm 0.53 mm blanc 0 1'000 pcs
TMS-SCE-1K-3/32-2.0-9 0969750001 2.36 mm 0.79 mm 0.53 mm blanc 0 1'000 pcs
TMS-SCE-3/32-2.0-S3-9-BEDRUCKT 119542 2.36 mm 0.79 mm 0.53 mm blanc 1 250 pcs
TMS-SCE-3/32-2.0-9 6632750001 7611971034968 2.36 mm 0.79 mm 0.53 mm blanc 0 250 pcs
TMS-SCE-3/32-2.0-S1-9-BEDRUCKT 1506550001 2.36 mm 0.79 mm 0.53 mm blanc 1 250 pcs
TMS-SCE-1K-1/8-2.0-S1-9 9435730001 7611971034890 3.18 mm 1.07 mm 0.58 mm blanc 0 1'000 pcs
TMS-SCE-1/8-2.0-4 6418370001 7611971034845 3.18 mm 1.07 mm 0.58 mm jaune 0 250 pcs
TMS-SCE-1/8-2.0-S3-4 0731810001 3.18 mm 1.07 mm 0.58 mm jaune 3 250 pcs
TMS-SCE-1/8-2.0-S2-9 7955570001 3.18 mm 1.07 mm 0.58 mm blanc 3 250 pcs
TMS-SCE-1/8-2.0-9 8350110001 7611971034852 3.18 mm 1.07 mm 0.58 mm blanc 0 250 pcs
TMS-SCE-1/8-2.0-S3-9 7955570001 3.18 mm 1.07 mm 0.58 mm blanc 3 250 pcs
TMS-SCE-1/8-2.0-S1-9 9246090001 3.18 mm 1.07 mm 0.58 mm blanc 1 250 pcs
TMS-SCE-1K-1/8-2.0-4 0043430001 3.18 mm 1.07 mm 0.58 mm jaune 0 1'000 pcs
TMS-SCE-1/8-2.0-5 9337130001 3.18 mm 1.07 mm 0.58 mm vert 0 2'500 pcs
TMS-SCE-1K-1/8-2.0-9 4554650001 3.18 mm 1.07 mm 0.58 mm blanc 0 1'000 pcs
TMS-SCE-3/16-2.0-9 5273550001 7611971034944 4.75 mm 1.57 mm 0.58 mm blanc 0 250 pcs
TMS-SCE-3/16-2.0-S1-9 3573650001 4.75 mm 1.57 mm 0.58 mm blanc 1 250 pcs
TMS-SCE-1K-3/16-2.0-S1-9 3549610001 7611971036559 4.75 mm 1.57 mm 0.58 mm blanc 1 1'000 pcs
TMS-SCE-3/16-2.0-4 5332610001 7611971034937 4.75 mm 1.57 mm 0.58 mm jaune 0 250 pcs
TMS-SCE-1K-3/16-2.0-0 1955690001 4.75 mm 1.57 mm 0.58 mm blanc 0 1'000 pcs
TMS-SCE-1K-3/16-2.0-4 7957790001 7611971036542 4.75 mm 1.57 mm 0.58 mm jaune 0 1'000 pcs
TMS-SCE-3/16-2.0-S1-9-BEDRUCKT 3573650001 4.75 mm 1.57 mm 0.58 mm blanc 1 250 pcs
TMS-SCE-1K-1/4-2.0-4 7525070001 6.35 mm 2.11 mm 0.58 mm jaune 0 1'000 pcs
TMS-SCE-1/4-2.0-4 3906690001 7611971034821 6.35 mm 2.11 mm 0.58 mm jaune 0 250 pcs
TMS-SCE-1/4-2.0-S1-9 3593590001 6.35 mm 2.11 mm 0.58 mm blanc 1 250 pcs
TMS-SCE-1/4-2.0-9 6641710001 7611971034838 6.35 mm 2.11 mm 0.58 mm blanc 0 250 pcs
TMS-SCE-1/4-2.0-2 1752750001 6.35 mm 2.11 mm 0.58 mm rouge 0 1'000 pcs
TMS-SCE-1/4-2.0-S2-9 8705850001 7611971057424 6.35 mm 2.11 mm 0.58 mm blanc 2 250 pcs
TMS-SCE-1/4-2.0-S1-4 3593590001 6.35 mm 2.11 mm 0.58 mm blanc 1 250 pcs
TMS-SCE-1K-1/4-2.0-9 7474490001 6.35 mm 2.11 mm 0.58 mm blanc 0 1'000 pcs
TMS-SCE-2.5K-1/4-2.0-9 5363690001 6.35 mm 2.11 mm 0.58 mm blanc 0 2'500 pcs
TMS-SCE-1K-1/4-2.0-2 6385690001 6.35 mm 2.11 mm 0.58 mm rouge 0 1'000 pcs
TMS-SCE-1K-1/4-2.0-S1-9 4377070001 7611971034883 6.35 mm 2.11 mm 0.58 mm blanc 1 1'000 pcs
TMS-SCE-3/8-2.0-S1-9 0937690001 7611971035019 9.35 mm 3.18 mm 0.61 mm blanc 1 250 pcs
TMS-SCE-1K-3/8-2.0-S1-9 846169-000 7611971034920 9.53 mm 3.18 mm 0.61 mm blanc 1 1'000 pcs
TMS-SCE-3/8-2.0-9 9422810001 7611971035002 9.53 mm 3.18 mm 0.61 mm blanc 0 250 pcs
TMS-SCE-3/8-2.0-4 5294130001 7611971034999 9.53 mm 3.18 mm 0.61 mm jaune 0 250 pcs
TMS-SCE-1K-3/8-2.0-9 0120930001 9.53 mm 3.18 mm 0.61 mm blanc 0 1'000 pcs
TMS-SCE-1K-3/8-2.0-4 0120930001 9.53 mm 3.18 mm 0.61 mm blanc 0 1'000 pcs
TMS-SCE-3/8-2.0-0 3133610001 9.53 mm 3.18 mm 0.61 mm noir 0 250 pcs
TMS-SCE-2X-1K-3/8-4 5294130001 9.53 mm 3.18 mm 0.61 mm jaune 0 1'000 pcs
TMS-SCE-1/2-2.0-4 6325250001 7611971034807 12.7 mm 4.22 mm 0.61 mm jaune 0 250 pcs
TMS-SCE-1/2-2.0-S1-9 0138090001 12.7 mm 4.22 mm 0.61 mm blanc 1 250 pcs
TMS-SCE-1/2-2.0-9 5061850001 7611971034814 12.7 mm 4.22 mm 0.61 mm blanc 0 250 pcs
TMS-SCE-1K-1/2-2.0-9 7385170001 12.7 mm 4.22 mm 0.61 mm blanc 0 1'000 pcs
TMS-SCE-1K-1/2-2.0-2 9294370001 12.7 mm 4.22 mm 0.61 mm rouge 0 1'000 pcs
TMS-SCE-1K-1/2-2.0-6 653820-000 12.7 mm 4.22 mm 0.61 mm bleu 0 1'000 pcs
TMS-SCE-1/2-2.0-6 2668170001 12.7 mm 4.22 mm 0.61 mm bleu 0 1'000 pcs
TMS-SCE-1K-1/2-2.0-4 7611971034876 12.7 mm 4.22 mm 0.61 mm jaune 0 1'000 pcs
TMS-SCE-1/2-2.0-2 3511630001 12.7 mm 4.22 mm 0.61 mm rouge 0 250 pcs
TMS-SCE-1K-1/2-2.0-0 931396-000 12.7 mm 4.22 mm 0.61 mm noir 0 1'000 pcs
TMS-SCE-3/4-2.0-2 0827230001 7611971058803 19.05 mm 6.35 mm 0.61 mm rouge 0 250 pcs
TMS-SCE-1K-3/4-2.0-S1-9 9203730001 7611971034913 19.05 mm 6.35 mm 0.61 mm blanc 1 1'000 pcs
TMS-SCE-3/4-2.0-4 6315830001 7611971034975 19.05 mm 6.35 mm 0.61 mm jaune 0 250 pcs
TMS-SCE-1K-3/4-2.0-4 19.05 mm 6.35 mm 0.61 mm blanc 0 1'000 pcs
TMS-SCE-3/4-2.0-9 0567590001 7611971034982 19.05 mm 6.35 mm 0.61 mm blanc 0 250 pcs
TMS-SCE-1K-3/4-2.0-2 19.05 mm 6.35 mm 0.61 mm blanc 0 1'000 pcs
TMS-SCE-1K-3/4-2.0-9 7611971034906 19.05 mm 6.35 mm 0.61 mm blanc 0 1'000 pcs
TMS-SCE-1K-3/4-2.0-6 19.05 mm 6.35 mm 0.61 mm blanc 0 1'000 pcs
TMS-SCE-1-2.0-4 7992730001 7611971034869 25.4 mm 8.46 mm 0.64 mm jaune 0 250 pcs
TMS-SCE-1K-1-2.0-9 025335-000 25.4 mm 8.46 mm 0.64 mm blanc 0 1'000 pcs
TMS-SCE-1-2.0-S1-9 5134530001 25.4 mm 8.46 mm 0.64 mm blanc 1 1'000 pcs
TMS-SCE-1K-1-2.0-S1-9 1340650001 25.4 mm 8.46 mm 0.64 mm blanc 1 1'000 pcs
TMS-SCE-1-2.0-9 4397130001 25.4 mm 8.46 mm 0.64 mm blanc 0 250 pcs
TMS-SCE-1-1/2-2.0-4 6706090001 38.1 mm 19.05 mm 0.51 mm jaune 0 250 pcs
TMS-SCE-1-1/2-2.0-9 5414710001 38.1 mm 19.05 mm 0.51 mm blanc 0 250 pcs
Sous réserve de modifications
