Produkteigenschaften

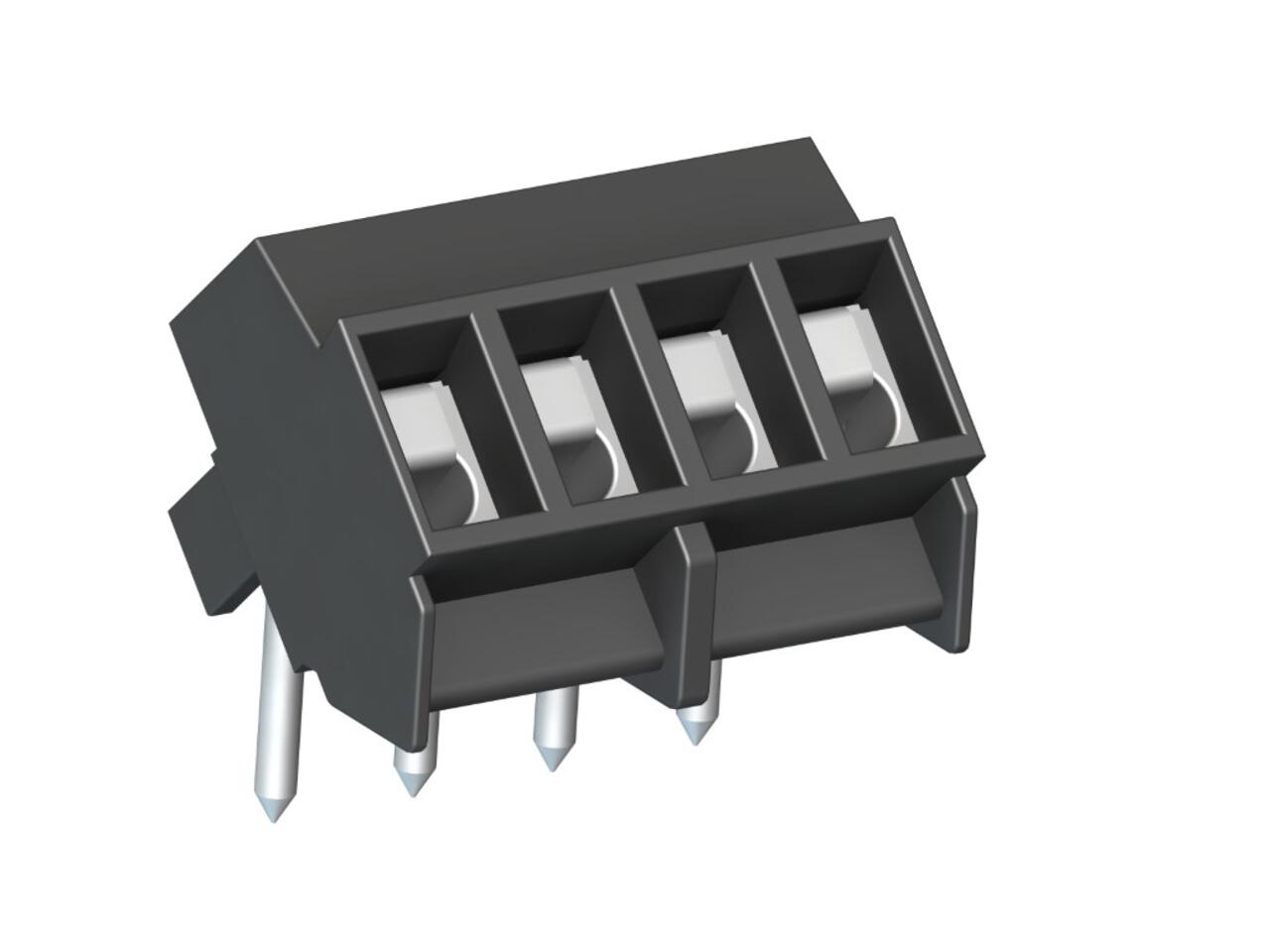

Die Leiterplattenklemme 934 als Schrägausführung im Raster 3,5 mm ist in 2- bis 24-polig erhältlich. Die Drahteinführung erfolgt im 45°-Winkel zur Leiterplatte. Die Leiterplattenklemme ist dadurch besonders für den Einsatz mitten auf der Platine geeignet. Mehrere Klemmenreihen lassen sich platzsparend hintereinander anordnen. Sie ist ohne Polverlust im Raster anreihbar und mit unverlierbaren Schrauben ausgestattet. Der Drahtschutz der „-DS“-Ausführung verhindert besonders bei mehrdrähtigen Leitern zuverlässig die Beschädigung durch die Schraube.
Technische Daten & Downloads
- Variante
- Leiterplattenklemmen
- Raster
- 3.50 mm
- Nennquerschnitt
- 1
- Drahteinführrichtung
- 45°
- Drahtschutz
- Ja
- Leiterplattenanschlussart
- Standard
- Leiterplattenanschluss
- Wellenlöten
- Nennstrom
- 13.5
- Spannungsfestigkeit
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- Schraubanschluss
- Verpackungsart
- Standard (Schüttgut)
- Marke
- WECO
- Downloads
- 934-DS_de.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Polzahl | Gehäuselänge | VE | Einheit |
|---|---|---|---|---|---|---|---|
|
|
934-DS/10 | 20.870.560 Serie 930 WECO |
|
10 | 35mm | 1 | Stk |
|
|
934-DS/07 | 20.870.557 Serie 930 WECO |
|
7 | 24.5mm | 250 | Stk |
|
|
934-DS/08 | 20.870.558 Serie 930 WECO |
|
8 | 28mm | 100 | Stk |
|
|
934-DS/02 | 20.870.552 Serie 930 WECO |
|
2 | 7mm | 250 | Stk |
|
|
934-DS/03 | 20.870.553 Serie 930 WECO |
|
3 | 10.5mm | 250 | Stk |
|
|
934-DS/14 | 20.870.564 Serie 930 WECO |
|
14 | 49mm | 100 | Stk |
|
|
934-DS/06 | 20.870.556 Serie 930 WECO |
|
6 | 21mm | 250 | Stk |
